Как поменять опорный подшипник

Замена опорного подшипника передней стойки со снятием амортизатора и без

Передняя подвеска типа MacPherson благодаря своей простоте, технологичности и малым неподрессоренным массам быстро захватила большую часть автомобильного рынка, начиная с последней четверти 20-го века. Один из её конструктивных узлов, а именно верхний опорный подшипник, выглядит хорошим примером того, как самое важное преимущество схемы, в плане ресурса, можно превратить в одно из её слабых мест.

Более подробно, что это за узел, с какими неисправностями приходится сталкиваться автовладельцам и как их устранить читайте ниже.

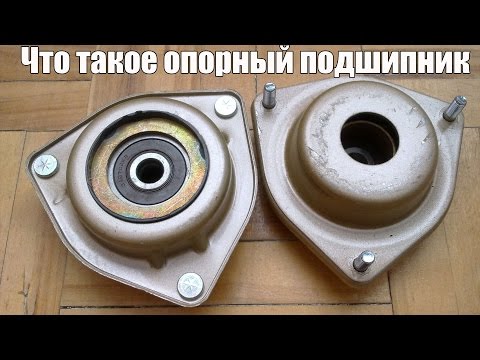

Что такое опорный подшипник и опора передней стойки амортизатора

Основа свечной подвески типа MacPherson объединяет в себя амортизатор и пружину, то есть одна телескопическая свеча способна, как выполнять роль упругого элемента, так и гасить энергию колебаний кузова относительно дороги.

Другими словами, эту сборку называют «стойкой подвески» или «телескопической стойкой».

Снизу стойка крепится через шаровую опору к позиционирующему рычагу, а сверху установлена подшипниковая опора, позволяющая корпусу стойки с пружиной поворачиваться относительно собственной оси под воздействием тяги рулевого управления.

Верхняя опора включает в себя непосредственно подшипники качения, корпус, демпфирующие резиновые элементы и крепёжные шпильки.

С одной стороны, корпус жёстко соединён со стаканом кузова, а с другой к нему походят шток амортизатора и опорная чашка пружины. Между ними и происходит вращение.

Виды опорных подшипников

Подшипник должен выполнять радиально-упорные функции, причём чем точнее он это будет делать, тем дольше автомобиль сохранит свои характеристики управляемости. Поэтому разработано множество разных конструкций, какой-то одной единой пока не существует.

Подшипники по своей конструктивной организации могут подразделяться на:

по характеру тела качения — шариковые и роликовые;
подшипники со съёмной наружной или внутренней обоймами;
интегрированные радиально-упорные подшипники неразборного типа;
подшипники без обойм, представляющие собой мощный сепаратор с встроенными телами качения, в роли дорожек выступают фланцы опоры.

В подшипник при сборке закладывается запас смазки, но условия его работы таковы, что надолго её не хватает.

Какие бывают неисправности

Чаще всего первыми признаками проблем с опорниками станут стуки в подвеске. Сильно изношенный и люфтящий подшипник будет издавать этот звук на каждой значительной неровности.

В зависимости от конструкции, шток амортизатора может быть или связан с внутренней обоймой подшипника, или закреплён через втулку и резиновый демпфер на кузове.

В первом случае износ подшипника более значительно повлияет на управляемость машины, установки углов развала и кастора, поэтому сможет быть замечен ещё до появления стуков.

Как уже упоминалось, уплотнение узла от дорожной грязи и влаги оставляет желать лучшего. По мере накопления всего этого в подшипнике, он интенсивно корродирует и начинает издавать звуки другого рода, напоминающие скрип и хруст.

Если такую деталь разобрать, то картина будет характерной – полость между обоймами занята ржавыми обломками бывших шариков или роликов.

Диагностика передних стоек своими руками

Проверить подозрительный узел достаточно просто. На стоящем автомобиле одна рука кладётся на выступающий из стакана подвески шток амортизатора с гайкой, а второй производится интенсивное раскачивание кузова. Лучше даже такую операцию проводить вдвоём, поскольку усилия довольно значительные.

Рука на верхней чашке штока легко почувствует посторонние звуки и вибрации, которых у исправных деталей быть не должно.

Если помощник будет крутить руль из стороны в сторону, а ваши руки, находясь на чашке стойки или витке пружины, ощущать стук, скрежет (хруст), то дела с подшипниками плохи.

Если шток амортизатора у конкретного автомобиля не соединён с внутренней обоймой, то таким способом проверить деталь будет затруднительно.

Ориентироваться придётся только на звуки при движении и результаты частичной разборки подвески.

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.

Как отреставрировать старый подшипник и опору

Когда появляется возможность сэкономить тысячу-другую на покупке запчастей, то народное творчество не имеет границ. Когда-то давно это было действительно оправдано, поскольку запчасти возили под заказ, и было это долго и дорого.

Сейчас выбор есть на любой вкус и кошелёк, а детали часто продаются в часовой доступности.

Тем не менее, иногда выборочная замена деталей в опоре оправдана и сейчас. Машина может быть редкой и экзотической, а весь набор стоить неоправданно дорого. Тогда вполне возможно разобрать снятый опорный узел, более тщательно его продефектовать и заменить только действительно изношенные детали.

Чаще всего достаточно заменить только подшипник. Многие фирмы это позволяют, подшипник имеет свой каталожный номер и его можно купить отдельно. Или подобрать подходящие по типоразмеру, такое тоже возможно.

В результате отреставрированная опора будет служить долго и не хуже новой.

Замена опорного подшипника

Опорный подшипник

Замена опорного подшипника представляет собой довольно сложный процесс и имеет свои нюансы, поэтому следует ознакомиться с его устройством и типами. Опорный подшипник представляет собой одну из самых важных частей каждого автомобиля. Именно он обеспечивает беспрепятственные повороты.

Опорный подшипник

Замена опорного подшипника

Чтобы его проверить, достаточно приподнять машину и проворачивать колеса вручную. Это должно происходить плавно, без застревания, если имеется гидроусилитель, то следует запустить двигатель, затем прокрутить руль, а в это время второй помощник послушает в районе колеса.

Так как он состоит из нескольких элементов, то неисправностей может быть несколько видов:

Повышенный хруст при поворотах.
Закусывание и постукивания при маневрах.
Разрушение всего опорного узла и вспомогательных элементов.

Подшипники могут быть двух типов по принципу действия:

качения;
скольжения.

Каждый из них имеет свои недостатки и преимущества. Устройства скольжения представляют собой две стальные обоймы, в которые впрессованы бронзовые втулки. Обязательным условием при использовании этого типа является постоянное наличие обильного количества смазки и чистота от грязи. Эти подшипники впервые стали устанавливать на автомобили NissanQashqai. Они позволили увеличить безотказный ресурс работы со среднего 100 тыс. км до 200.

Первый же тип, качения, является классическим и применяется во всех остальных автомобилях, в том числе и предыдущих моделях Nissan. Но их эффективный срок может быть от 30 тыс., как правило, автомобили марки Opel, SkodaOctavia, и до 100 тыс. км у Audi 100, ChevroletLacetti.

Срок службы опорных подшипников зависит от интенсивности езды и условий, в которых они работают.

Как правило, при постоянно повышенной влажности, езде по лужам приводит просто к вымыванию смазки, и попаданию вовнутрь песка. А это может привести не только к скрипам и стукам, но к разрушению всей обоймы.

Типы опорных подшипников

Опорные подшипники качения также могут быть нескольких типов по своему устройству. Исходя из него, можно судить о долговечности и выносливости:

С интегрированными кольцами как наружным, так и внутренним. Конструктивными особенностями этого типа является наличие крепежных отверстий прямо в обойме. Следовательно, для его установки не потребуется дополнительных прижимных планок и пластин. Еще одним плюсом этих подшипников является то, что они снабжены прокладками между кольцами, а это позволяет избегать каких-либо регулировок.
С отдельными наружными кольцами, обеспечивающие вращение внутренних. В них наружное кольцо может сниматься отдельно, а внутреннее соединено с корпусом. Этот тип применяется там, где требуется ненадежность, а точность перемещений. Проверить их довольно просто потому что при выходе из строя они часто разрушаются и создают характерный звук при поворотах.
С отделяемыми внутренними кольцами для обеспечения вращения наружного. Применяется там же, где и предыдущая модель.
Одиночно-разделенные. Принцип тот же, что и у предыдущих. Проверить этот тип можно такими же способами, как описано выше.

Замена

Замена опорного подшипника на всех автомобилях проходит практически одинаково и отличается только некоторыми конструктивными исполнениями самой машины. На марках, например, Golf 1,2, рулевой рычаг расположен снизу стойки, а на других, например, OpelCadet, ВАЗ 2110 и прочие, он расположен сверху стойки. Это говорит о таком же верхнем расположении рулевой рейки. Кроме того, отличия могут быть в ограниченности пространства, например, DaewooNexia.

Замена опорного подшипника

Как поменять опорный подшипник? Рассмотрим пример на автомобиле Форд Мондео, замена подшипника заключается в следующих действиях:

Замена опорного подшипника стойки амортизатора: когда нужна и как сделать

В системе подвески типа «Макферсон» опорные подшипники играют ключевую роль. Именно они являются связующим звеном между передней подвеской и кузовом машины. От состояния этих элементов напрямую зависит качество управления автомобилем, комфорт и безопасность движения. Иногда наступает момент, когда необходимо определить возможные неисправности этих элементов в стойке. О том, как диагностировать и при необходимости заменить их, и пойдёт речь.

Конструкция механизма опорного подшипника

Фактически вес передней части автомобиля (вместе с двигателем) ложится на этот узел. При повороте передних колёс подшипник испытывает боковые нагрузки, что ускоряет его износ.

Важно! Эксплуатация неисправных опор может привести к поломке амортизационных стоек и рулевого управления.

Типовое устройство опорных подшипников видно на схеме:

Схема элементов опоры

Даже небольшая неисправность или критический износ подшипника незамедлительно сказываются на работе подвески и рулевого управления.

Симптомы неисправности: амортизатор стучит, скрипит и прочие

Поскольку подшипник имеет механическую связь с опорными чашками стоек, малейший люфт сразу отдаёт в кузов характерными стуками.
Поворот рулевого колеса становится затруднённым, особенно это заметно на автомобилях без усилителя руля.
При повороте слышен скрип в районе опорных чашек.

Проверка исправности: диагностика своими руками

Более детальную проверку можно осуществить с помощью помощника:

При отсутствии автомобильного стетоскопа сгодится и обычный медицинский

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

Накидной ключ с изогнутой рукоятью.
Специальная головка для разборки стоек.

Подбирайте головку, посоветовавшись с консультантом, все инструменты разные

Как осуществить снятие и поменять

Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей.

Также для демонтажа может быть использован спецключ

Если видны повреждения какого-либо из элементов, он требует замены

Оцените работоспособность узла, возможно, его можно отремонтировать частично

Совет: Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора.

Стяжки не снимаются до конца работ

Замена подшипника отдельным элементом

Если сама опора в порядке, а неисправность касается только подшипника — его можно заменить отдельно. Для этого снимаем стойку с опорой (процесс описан выше) и разбираемся с ней отдельно.

Разобрав опору (конструкция у всех разная, но принцип примерно одинаков), делаем ревизию подшипника. Как правило, шарики изношены неровно, имеются задиры на обойме, разрушены сальники.

Возможно, что проблему дастся решить малой кровью

Несмотря на то что опорные подшипники, как правило, разбираются и можно получить доступ к отдельным компонентам, ремонтировать их не имеет смысла.

Вряд ли выгодно копаться с составными деталями опорного подшипника, пытаясь их отремонтировать

Во-первых — сам подшипник отдельно от опоры не так дорого стоит.

Во-вторых — это ответственный узел, поэтому замена шариков или сальников кустарным способом ни к чему хорошему не приведёт. Поэтому — однозначная замена.

Наиболее безопасно менять подшипник целиком

Парно менять подшипники или нет — не существует единого мнения. Обычно парная замена производится больше из-за перестраховки. Опытные работники СТО определяют эту необходимость, исходя из общего состояния подвески автомобиля. Бывает и так, что менять второй подшипник нецелесообразно — зачем выкидывать хорошо работающую деталь?

Как нужно проводить работы на Опель Астра (видео)

Ремонт опоры амортизаторной стойки

Если оказалось, что подшипник в порядке, а причина стука кроется в износе демпфера или другого элемента, не являющегося ответственным узлом конструкции — можно произвести ремонт опоры.

Как проводится реставрация подшипника: реконструкция подушки на видео

В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.

100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.

Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.

Замена опорного подшипника

Как видно из названия, эта деталь служит опорой. Подшипник служит «посредником» для соединения подвески с кузовом и гасит колебания передней стойки при движении. Еще одна задача этого элемента – первичная изоляция салона от вибраций и шума. Срок службы детали при езде по нормальным дорогам – не менее 100 тысяч км. Но учитывая суровые российские реалии, замена опорного подшипника может потребоваться гораздо раньше.

Как заменить опорные подшипники

Тут есть пара вариантов: можно снимать стоечный узел вместе с тормозным диском или демонтировать деталь отдельно, отсоединив палец шаровой опоры. Первый вариант предполагает после окончания ремонта регулировку развала-схождения. Во втором случае этого делать не придется. Однако замену опорного подшипника все же удобнее производить на отдельно демонтированном узле: к тому же у вас появится возможность проверить другие его составляющие. Не исключено, что понадобится полная замена опоры стойки амортизатора. Рассмотрим оба варианта.

Замена опорного подшипника с демонтажем стоечного узла

Поставьте машину на ровную площадку, затяните «ручник» и поставьте под задние колеса упоры. Далее:

поставьте авто на домкрат и снимите колесо со стороны, где будете вытаскивать стойку;
снимите рулевую тягу (ее наконечник), вытащив штифт и вывернув гайку: лучше использовать съемник;
отсоедините ступицу;
вытяните тормозной шланг из специального фиксатора;
в подкапотном пространстве выверните 3 гайки в «стакане»;
вытащите узел в сборе;
сожмите пружину с двух сторон специальным приспособлением;
специальным ключом-звездочкой придержите внутренний крепеж, открутите гайку от штока и извлеките опорный подшипник;
сборку произведите в обратном порядке;
после установки колес и затяжки болтов на них не забудьте провести регулировку схода-развала.

Замена детали без демонтажа

Первые действия такие же, что и в предыдущем варианте: поставьте машину на ручной тормоз, и снимите колесо с нужной стороны. Также демонтируйте наконечник рулевой тяги. Потом:

возьмите плоскую монтировку и разожмите тормозные колодки, не упираясь слишком сильно в хрупкий диск;
выкрутите крепеж;
отсоедините палец шаровой опоры при помощи съемника;
сожмите витки пружины приспособлением: чтобы они не соскальзывали, подложите под крючья наждачную бумагу;
под капотом отверните гайку штока в «стакане», используя стоечный ключ: пара трубок, вставленных друг в друга;
вытащите старую деталь и поставьте новую;
соберите узел в обратной последовательности;
в ходе монтажа перед установкой колеса несколько раз резко нажмите на тормозную педаль, чтобы колодки хорошо прилегли к диску.

В ходе работ возникает вопрос: менять опорный подшипник передней стойки в паре или можно поставить один новый, а второй, если он работоспособен, оставить? Однозначно ответить сложно: обычно меняют оба, перестраховываясь. Здесь все зависит от общего состояния подвески. Так что точно определить, стоит ли менять вторую запчасть, если она исправна, можно определить лишь в условиях СТО.

Конструкция

Основные компоненты детали – стальные ролики или шарики, находящиеся в обойме и разделенные сепаратором. Т. е. конструкционно это рядовой подшипник качения, помещенный в корпус, который может быть цельным либо разборным. Данный элемент передней стойки бывает:

с отделяемым либо встроенным внутренним кольцом;
одиночно-разделенным;
с демонтируемым наружным кольцом.

У первой разновидности имеются специальные отверстия для крепления (прижимные фланцы не применяются). Такие опорные подшипники могут иметь встроенное кольцо с прокладками, гарантирующие максимально возможную точность вращения. Наиболее надежными считаются изделия последнего типа, где наружное кольцо разделяется в конкретной точке: благодаря этому конструкция получается более жесткой.

Где расположены опорные подшипники

Открыв капот, вы увидите по бокам «стаканы», к которым крепятся стойки и на которых иногда выбивают номер кузова машины. Описываемые запчасти расположены под пластиковой крышкой «стаканов» и крепятся посредством 3-х гаек, которые можно сразу увидеть.

Как определить неисправность опорных подшипников

Первый характерный признак – стук в области передней стойки автомобиля (слева или справа). Источником посторонних звуков могут быть и иные детали подвески, однако проверку стоит начинать с опоры. Особенно сильно стуки проявляются в ходе преодоления неровностей и езде по пересеченной местности при резких поворотах. Еще один симптом – небольшое снижение управляемости: руль вяло откликается на действия водителя – машину как бы слегка «болтает» на дороге.

Определить, что опорный подшипник передней стойки неисправен, можно и в стационарных условиях. Понадобится помощник. Диагностика по пунктам:

Поставьте машину на ровную площадку и затяните ручной тормоз.
Откройте капот и снимите кожух левого или правого «стакана».
Несильно прикоснитесь верхней его части и попросите помощника понажимать на крыло, чтобы заставить работать стойку с той стороны, на которой проверяется запчасть. При ее неисправности будет ощущаться легкая вибрация и послышится стук.
Точно также протестируйте вторую стойку.
Попросите помощника вывернуть руль вправо или влево, чтобы хорошо было видно пружину. Положите на нее ладонь: при прокручивании рулевого колеса из стороны в сторону вы ощутите отдачу и услышите стук металла.

Причины возникновения дефектов опорных подшипников

Главные виновники поломки – влага и грязь, проникающие внутрь, и отсутствие смазки. Зачастую причиной является удар в стоечный узел: например, вследствие ДТП или наезда на препятствие. Причины возникновения неисправности опорного подшипника стоит рассмотреть подробнее:

Естественный износ. Как было замечено выше, это происходит не позднее 100 тыс. км пробега.
Попадание грязи внутрь детали. Здесь «виновата» конструкция, в которой отсутствует защита от внешних вредных факторов.
Стиль вождения. Привычка «рвать» с места, игнорирование скоростного режима при езде по плохой дороге – все это «помогает» детали выйти из строя преждевременно.
Невысокое качество изделия. Оно наиболее характерно для российских авто – того же ВАЗ, например. Если «родная» деталь, установленная на заводе, служит долго, то вновь поставленная может не проездить и пары десятков тысяч км.

Опасность несвоевременной замены опорного подшипника

Многие недооценивают эту, казалось бы, маловажную деталь. А зря! У популярной ныне подвески Мак-Ферсона есть хорошее качество: ломающийся опорный подшипник не разрушается мгновенно, а периодически сигнализирует водителю о свое зарождающейся «болезни». Игнорирование симптомов ведет к поломке детали, в результате чего стойка пробивает капот насквозь. Хорошо, если это случится на маленькой скорости при попадании колеса в ямку или наезде на бугорок. На большой скорости последствия могут быть гораздо печальнее.

Также несвоевременная замена описываемой запчасти чревата постепенным выходом из строя и иных элементов подвески. Вследствие разболтанности запчасти большую нагрузку будут испытывать сайлентблоки, шаровые опоры и другие детали, срок службы которых сократится.

Особенности выбора детали

Рынок предлагает довольно обширный ассортимент. Однако понятно, что предпочтение стоит отдавать оригинальным изделиям. Но есть варианты: существуют производители, выпускающие детали, по качеству не уступающие «конвейерным», при этом цена их несколько ниже по сравнению с оригиналом. Ниже рассмотрены наиболее популярные компании, предлагающие этот компонент подвески:

SNR: французская фирма, выпускающая свою продукцию в Европе и КНР;
SKF: международная компания, головной офис которой в Швеции;
FAG: производит подшипники для машиностроительной отрасли и таких концернов, как Mercedes-Benz;
INA (Германия): компания купила FAG и сегодня на втором месте по объему выпускаемых подшипников;
Koyo: ведущий японский производитель, выпускающий продукцию высокого качества, но отличающейся высокой стоимостью.

Как продлить эксплуатационный ресурс опорных подшипников

Первое правило – избегайте езды по разбитым дорогам, а если этого избежать не удалось, снижайте скорость до возможного минимума. Также не стоит «рвать» с места, вывернув руль. При появлении характерных признаков неисправности опорного подшипника, немедленно замените его, не дожидаясь полного разрушения детали. И последний момент: покупайте качественную продукцию от известных производителей.

Опорный подшипник стойки

В передней стойке амортизатора опорный подшипник служит для того, чтобы обеспечить подвижность соединения самого амортизатора с кузовом автомобиля. Расположение подшипника в верхней части стойки между верхней чашей пружины амортизатора и опорой.

По конструкции опорный передний амортизационный подшипник стойки относится к подшипникам качения. Отличие от других подшипников такого же типа в толстом ободе наружного кольца. К телам качения в этом подшипнике относятся цилиндрические ролики, то есть это роликовый подшипник качения. Ролики располагаются под углом 90 градусов друг к другу и имеют перегородки между собой. Благодаря такой конструкции этот подшипник способен воспринимать нагрузки с разных векторов.

Назначение

Подшипник — это деталь, которая является опорой и которая в то же время обеспечивает подвижность сопряженных с ней деталями. Неважно какого типа или вида подшипник, он всегда устанавливается немного выше передней пружины. Шток амортизатора проходит через отверстие в обойме подшипника. Амортизатор крепится к кузову машины в том месте, где установлен опорный подшипник. Он дает возможность двигаться амортизатору относительно кузова авто. Такой опорный подшипник воспринимает как радиальные, так и осевые нагрузки.

Виды опорных подшипников

Опорные подшипники классифицируются в зависимости от конструктивной особенности на несколько видов. К ним относятся:

Подшипник со встроенным внутренним или наружным кольцом. На корпусе у таких видов есть специальные отверстия для крепления подшипников.
Подшипник с отделяемым внутренним кольцом. Наружное кольцо крепится к корпусу, а внутреннее подвижное. Такой вид подшипника устанавливается в узлы, где требуется высокая точная подвижность наружных колец.
Подшипник с отделяемым наружным кольцом. Этот вариант противоположный предыдущему. У этого внутреннее кольцо соединяется с корпусом, а наружное подвижное. Применяется когда требуется высокая точность внутренних колец.
Одиночно-раздельный. Наружное кольцо разделяется в одной точке. Конструкция обеспечивает высокую точность вращения наружного кольца.

Срок службы опорного подшипника амортизатора составляет 100 тысяч километров пробега. Попадание влаги и песка уменьшают ресурс подшипника.

Какие признаки поломки опорного подшипника

Есть два признака, показывающих что амортизаторные опорные подшипники изношены.

стук в передних колесных арках во время вращения руля;
плохая управляемость автомобилем.

Конечно зависит еще от конструкции рулевого механизма, амортизаторов, подшипников. Например, на «десятке» ВАЗ 2110 внутренней обоймой подшипника является втулка. По мере ее износа появляется люфт штока амортизатора, так как шток сажается в эту втулку. Это является причиной нарушения развал-схождения. Определятся, изношена втулка подшипника или нет путем раскачивания автомобиля поперек.

Признаком такой поломки является постоянное вращения руля во время движения. Из-за нарушенного развала-схождения быстро изнашивается опорный подшипник амортизаторов, соединительные рулевые тяги, наконечники, шины.

Проблемы работы опорного подшипника

Подшипник, который удерживает шток амортизатора и обеспечивает ему подвижность испытывает большие нагрузки. Максимальные нагрузки подшипник в этом месте воспринимает на высоких скоростях по неровным дорогам, на резких поворотах. Из-за того, что некоторые подшипники не защищены от попадания влаги и пыли, со временем образуется густая абразивная масса, которая царапает кольца, ролики и обеспечивает быстрый износ механизму. Если по конструкции подшипник должен защищаться пыльником, то надо следить за ним и по мере его истирания менять.

Ревизию опорных подшипников рекомендуется делать через каждые 20 тысяч км пробега.

Основные причины поломки подшипников:

Естественный износ. То есть даже если есть пыльник, не попадает влага и грязь, то он все равно изнашивается. Рекомендуется менять такие подшипники через каждые 100 000 км пробега.
Дерзкая манера вождения машины. Езда по кочкам на больших скоростях выводят из строя различные детали подвески.
Бракованный подшипник. Сейчас трудно купить оригинальную запчасть. Владельцы станков ЧПУ умеют изготавливать детали с максимальной похожестью.

Для того, чтобы увеличить ресурс опорного подшипника (ОП) стойки амортизатора, рекомендуется во время проведения ремонтных работ смазывать опорный подшипник.

Смазка опорного подшипника

Опорный подшипник является подшипником качения. Для их смазки используются пластичные смазки.

Смазки обеспечивают:

увеличение ресурса подшипника;
снижают нагрузку при работе узла;
повышают управляемость автомобилем.

Смазку для подшипников выбирают по следующим факторам:

нагрузки;
защищенность подшипника от попадания влаги;
нормальная и максимальная температуры, то есть диапазон, при котором характеристики смазки не изменяются;
материалы сопряженных деталей узла (металл-металл, металл-пластик, металл-резина);
характер силы трения.

Самые популярные смазки для опорных подшипников:

Смазки различных видов для ШРУСОВ.
Литиевые смазки с дисульфидом молибдена. Например, это Liqui Moly LM47 (Ликви Моли). Такого вида смазки портятся от воды, поэтому ими смазывают только те опорные подшипники, которые имеют защитные колпачки, пыльники.
Многоцелевая смазка Chevron «Black Pearl Grease EP 2», Шеврон «Delo Heavy Duty EP 2», Chevron «Delo Grease EP NLGI 2».

Во время замены опорного подшипника стойки амортизатора рекомендуется менять и сам амортизатор.

Замена опорного подшипника

Подшипники не ремонтнопригодны, их просто выкидывают. Со временем просаживается демпферная прокладка и появляется люфт в подшипнике. Отсюда и появляется стук. Опорный подшипники устанавливается на передние стойки, если подвеска типа Макферсон. Меняют такой подшипник с полным снятием стойки или частичным снятием верхней части стоечного узла.

Если возможно заменить подшипник не снимая саму стойку, то это делается легко. Для этого требуется только снять чашку со старым подшипником и заменить на новый.

Если требуется разбирать стойку, то нужны домкрат, ключи и стяжки для пружин.

Демонтировать старый подшипник стойки амортизаторов не возможно снять без стяжек для пружин.

Порядок замены опорного подшипника передней стойки амортизатора:

Открутить гайки крепления опоры (как правило их три под капотом).
Поднять машину домкратом, снять колесо.
Ударным инструментом открутить гайку ступицы.
Снять шплинты нижнего крепления стойки и немного спустить нижнюю гайку крепления.
Отсоединить и отвести тормозной суппорт в сторону.
Вытащить нижнее крепления стойки ломиком.
Вытащить стойку в сборе.
Используя стяжки сжать пружины и разобрать стойку амортизатора.
Менять подшипник на новый.
Собираем узел в порядке обратной разборке.
