Замена воздушного фильтра на ваз 2114

Фильтр воздушный ВАЗ 2114

Поступающий камеру сгорания воздух подлежит обязательной очистке от пыли и абразивных частиц. Для этих целей в конструкции ВАЗ 2114 предусмотрен специальный фильтр. Его наличие существенно увеличивает ресурс силового агрегата.

Эксплуатация автомобиля сопровождается постепенным загрязнением фильтра. Его пропускная способность снижается.

Это приводит к уменьшению мощности двигателя, ухудшению динамических показателей транспортного средства, а также возрастанию потребления бензина. Поэтому для нормальной работы мотора требуется периодическая установка нового фильтрующего элемента.

Артикул и стоимость оригинального воздушного фильтра ВАЗ 2114 и его аналогов

Фирменный воздушный фильтр на ВАЗ 2114 имеет каталожный номер 2112-1109080. Его цена составляет от 240 до 300 рублей. Приобретая оригинальный расходник автовладелец точно знает, что фильтр хорошо станет в посадочное место и применять адаптер не потребуется. Крепление фильтрующего элемента в таком случае выполняется штатным образом.

Помимо фирменного воздушного фильтра на автомобиле ВАЗ 2114 возможно применение его аналогов. Часть из них имеют весьма неплохое качество и привлекательную цену. В таблице ниже подобраны наилучшие альтернативные варианты родному расходнику по соотношению стоимости к качеству.

Таблица — Альтернативы фирменного воздушного фильтра 2112-1109080

Периодичность замены воздушного фильтра на ВАЗ 2114

Срок службы фильтрующего элемента напрямую связан с условиями эксплуатации транспортного средства. Согласно официальным рекомендациям замена расходника требуется каждые 20-30 тыс. км. При этом по ряду причин возможно появление необходимости во внеплановой установке нового фильтрующего элемента.

Косвенным признаком, что фильтр нуждается в смене, является ухудшение динамических показателей транспортного средства. «Задушенный» мотор не способен энергично ускорять автомобиль. Кроме падения мощности двигатель начинает потреблять больше горючего. Поэтому при появлении таких симптомов следует проверить состояние воздушного фильтра и при необходимости выполнить его замену.

В процессе эксплуатации автомобиля по тем или иным причинам возможно повреждение фильтрующего элемента. Через образовавшиеся отверстие в камеру сгорания попадает пыль и абразивные частицы. Поэтому при обнаружении повреждений следует неотлагательно установить целый новый фильтр.

Деформации фильтрующего элемента часто ведут к ухудшению пропускной способности. Инжектор работает с недостатком воздуха, что сказывается на пропорциях рабочей смеси. Фильтрующий элемент в таком случае также следует заменить не дожидаясь сроков.

Забитый воздушный фильтр является частым виновником нестабильной работы силового агрегата. Причин плавающих оборотов достаточно много, но проверку лучше начинать с состояния воздушного фильтра. Если расходник забит пылью и грязью, то вместо него следует поставить новый фильтрующий элемент.

Выполнить замену фильтра следует сразу же после покупки поддержанного автомобиля. Связано это с тем, что неизвестно как проводил техническое обслуживание предыдущий владелец, а также на каком пробеге раннее был установлен расходник.

Самостоятельная замена воздушного фильтра на ВАЗ 2114

Замена воздушного фильтра на ВАЗ 2114 выполняется согласно нижеприведенной инструкции.

Меняем воздушный фильтр на ВАЗ-2114 своими руками: до боли знакомая замена

На всех моделях ВАЗ-2114 устанавливались двигатели инжекторного типа. Под этим определение можно понимать непрерывную подачу топлива к форсункам, а после во впускную трубу коллектора для того, чтобы создавалась идеальная топливовоздушная смесь. Именно такая смесь бензина и воздуха определяемая в определённом количестве и подаётся в цилиндры.

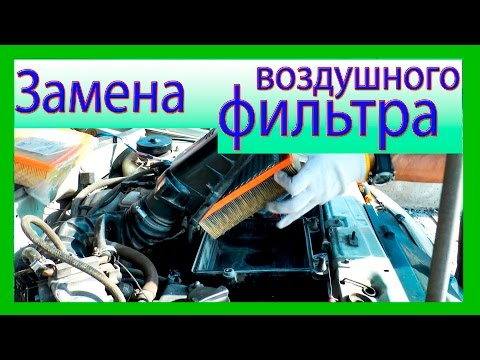

На видео ниже показан подробны процесс замены воздушного фильтра на ВАЗ-2114:

Лучшие воздушные фильтры для ВАЗ-2114

Ежегодно проводятся различные тесты, которые способны наглядно продемонстрировать всем автолюбителям, способность тех или иных воздушных фильтров работать наибольшее количество времени с сохранением высоких рабочих показателей. На основании этого, мы предлагаем вашему вниманию лучшие элементы для ВАЗ-2114, которые легко позволят выбрать для вас явного фаворита.

MANN-фаворит среди фильтров.

1. «MANN» артикул С 22117, цена 300-350 рублей.
2. «HENGST» артикул E 22 L, цена 200 — 250 рублей.
3. «BIG» производства Россия, его шифр — GB 9597 C, средняя цена 100 рублей.

Другие виды воздушных фильтров

Сейчас популярно вместо стокового фильтра устанавливать фильтры нулевого сопротивления, при использовании которых предполагается увеличение мощности мотора.

Однако перед тем как провести такие работы вы должны знать, что такому элементу требуется куда больше внимания и обслуживания , ввиду обработки его специальной пропиткой и постоянной очистке. Также при её установке, возможно, понадобится некая доработка для системы впуска.

Так выглядит установленный фильтр нулевого сопротивления.

Порядок замены воздушного фильтра

Менять воздушный фильтр требуется после каждых 10-15 тысяч километров пробега, и независимо от того состояния в каком он находится. Всё дело в том, что визуально он может быть чист, а после продолжительной эксплуатации, его фильтрующие элементы обязательно будут загрязнены.

1. Перед тем как приступить к замене фильтра, позаботьтесь о том, чтобы новый элемент находился под рукой, а также рядом был инструмент и чистая ветошь.
2. Далее, открываем капот, и для безопасности отключаем минусовую клемму с аккумуляторной батареи.
3. Отключаем колодку питания с ДМРВ.

Колодку снимаем аккуратно, так чтобы не сломать фиксаторы.

Места установки болтов отмечены маркером.

Снимаем его аккуратно, чтобы не рассыпать всю скопившуюся грязь.

Несмотря на такую точную последовательность работ, весь процесс у вас вряд ли займёт больше 5-10 минут времени. Проделав такую работу однажды, вы запомните этот процесс, и в последующем будете выполнять без труда.

Предназначение фильтра

Основной и самой важной задачей стоящей перед воздушным фильтром – это очистка всей поступающей воздушной массы от примесей песка и пыли, влаги.

Кроме этого он способен задерживать в себе различные вредные частицы, которые способны перемещаться по воздуху, и одновременно с этим обеспечивать очень высокий поток воздушных масс. Именно эти два параметра являются максимальными для контроля и отображаются на коробке от производителя.

Принцип работы воздушного фильтра

Воздух, который попадает в систему, первым делом попадает через фильтрацию воздушного фильтра.

В отличии от круглого аналога карбюраторного мотора, этот фильтр имеет квадратную форму и куда менее габаритные размеры. Однако подобные показатели нисколько не уступают в плане очистки, и способны наиболее эффективно позаботиться чистоте поступающего внутрь системы воздуха. А дело обстоит так, потому, что инжекторные двигатели очень чувствительны к качеству поступаемого воздуха.

• Сразу после воздушного фильтра, до гофрированного шланга установлен датчик массового расхода воздуха, который меряет то количество воздуха, которое попадает внутрь двигателя, измерения происходят в виде показателей кг/час.
• Если он неисправен, то при небольшом усилии на педаль газа он завышает показания, а двигатель начинает нестабильно работать на холостом ходу, могут наблюдаться некоторые проблемы с запуском, а расход топлива может только увеличиваться.
• Минуя ДМРВ, по гофрированному шлангу воздух идёт на ресивер, предварительно попадая на регулятор холостого хода и датчик положения дроссельной заслонки.

Конструкция воздушного фильтра

Строение воздушного фильтра

Сам воздушный фильтр сделан из бумажных элементов, скреплённых между собой специальными полимерными кольцами, а корпус собран из пластика.

Воздушный фильтр ВАЗ 2114: устройство, выбор и замена

Воздушный фильтр на ВАЗ 2114 – устройство, необходимое для очистки от примесей воздуха, поступающего в двигатель. Засорение или повреждение фильтра может привести к неправильному составу топливно-воздушной смеси, и, как следствие, нарушенной работе двигателя.

Устройство и принцип работы воздушного фильтра

Воздушный фильтр на модели 2114 представляет собой слои фильтровочной бумаги, которые находятся в пластмассовом корпусе панельного типа (в отличие от круглого на карбюраторных моделях ВАЗ). Фильтровочные слои скрепляются полимерными кольцами. Инжекторный фильтр более компактный, но уровень очистки воздуха в нем выше, в сравнении с карбюраторными моделями.

На выходе установлен датчик массового расхода воздуха. Очищенный воздух подается во впускной ресивер двигателя. Часть воздушной массы идет на поддержание рабочего давления топливного шланга. А основная масса поступает во впускной коллектор двигателя. Работа системы подачи регулируется электронным блоком управления.

Таким образом, воздушный фильтр выполняет следующие функции:

1. Очистка входящего воздуха от мелких частиц пыли, и других примесей.
2. Обеспечение свободного потока воздуха во впускной ресивер, и далее в коллектор двигателя.

Фильтр нуждается в периодической замене через 10-15 тыс. км. пробега, так как все примеси из воздушного потока остаются на фильтровочном элементе. В результате их скопления фильтр забивается, и воздух с трудом проходит через него. Если автомобиль используется в пыльной местности, или городских условиях с сильно загрязненным воздухом, фильтры нужно менять чаще.

Как понять, что фильтр засорен

Распознать, что система подачи воздуха работает неправильно из-за засоренного фильтра, можно по следующим признакам:

• на бортовом компьютере горит предупреждающий сигнал «Check Engine»;
• автомобиль теряет мощность, падают обороты двигателя;
• значительно увеличивается расход бензина – до 3 литров на 100 км.

Кроме проблем с работой двигателя, загрязненный фильтр может привести к преждевременному изнашиванию свечей зажигания, и сбоям в работе ЭБУ. Поэтому необходимо как можно быстрее произвести его замену.

Замена фильтра

Чтобы снять и заменить воздушный фильтр как на ВАЗ 2114, так и на других автомобилях, нужно прежде всего, отсоединить клеммы от аккумулятора, чтобы обесточить авто. Затем следует отсоединить датчик расхода воздуха. Это необходимо, чтобы избежать его случайной поломки.

1. Снять впускной патрубок, или приподнять крышку корпуса вместе с ним.
2. Снять крышку корпуса фильтра с помощью крестовой отвертки.
3. Извлечь использованный фильтр.
4. Удалить скопившийся мусор из корпуса.
5. Установить новый воздушный фильтр, следуя стрелочке-указателю правильного расположения.
6. При необходимости заменить резиновый уплотнитель.
7. Собрать все в обратном порядке. Важно не перетягивать крышку, и следить за отсутствием щелей и перекосов.

Таким образом, замена воздушного фильтра на ВАЗ 2114 – достаточно простая операция, не требующая много времени.

На автомобильных форумах можно встретить совет просто продуть забившийся фильтр, вместо его замены. Но такая продувка может быть использована только в качестве временной меры. В дальнейшем, фильтровочный элемент все равно необходимо менять.

Какой фильтр выбрать

Поскольку воздушные фильтры считаются расходными материалами для автомобиля, они, как правило, стоят недорого, и доступны повсеместно. Но при покупке нового фильтра следует обращать внимание на производителя, и отзывы о его продукции. От качественного фильтровочного элемента зависит срок его службы, и работа автомобиля.

Среди владельцев ВАЗ-2114 получили популярность следующие фильтры следующих отечественных производителей:

• BIG – на ВАЗ 2114 применяется фильтр с маркировкой GB 9597 C;
• АФ – код используемого фильтра 2112-1109080-02.

Также признаны качественными немецкие фильтры:

• MANN – используется фильтр С 22117;
• HENGST – фильтр с кодом E 22 L.

Качество данных воздушных фильтров подтверждено специалистами в результате проведения тестов и испытаний. Есть и другие достаточно качественные фильтры, подходящие для ВАЗ 2114.

При покупке следует оценивать следующие параметры:

1. Качество материала фильтра.
2. Заявленный срок использования.
3. Отзывы автовладельцев, и результаты тестов фильтровочных элементов.

Иногда, с целью повышения мощности двигателя, автовладельцы ставят так называемой «нулевой фильтр» — фильтр нулевого сопротивления. Для его установки на ВАЗ 2114 требуется тюнинг впускной системы, и перепрошивка блока управления. Такой фильтр очень требователен в уходе и требует пропитки специальным раствором. Проводить её следует также с осторожностью, чтобы избежать попадания на ДРВ. Поэтому следует взвесить все «за» и «против», прежде чем устанавливать такой фильтр.

Таким образом, воздушный фильтр, несмотря на простоту своего устройства – деталь, необходимая для исправной работы системы подачи воздуха и двигателя. Поэтому фильтры следует своевременно менять. Производить замену нужно только на качественный и подходящий для данной модели автомобиля воздушный фильтр.

Полезное видео

Дополнительную интересную информацию вы можете почерпнуть из видео ниже:

Выбор и правильная замена воздушного фильтра на ВАЗ 2114

Горение любого вида топлива невозможно без доступа воздуха. Это в полной мере относится и к двигателям внутреннего сгорания. Бензин в чистом виде в цилиндры двигателя не поступает, а подаётся топливовоздушная смесь, состоящая из одной части бензина и 15 частей воздуха. За поступлением воздуха в инжектор в чистом виде, без различных мелких частиц и иных примесей, отвечает воздушный фильтр на ВАЗ 2114. Такая же система очистки воздуха предусмотрена и для ВАЗ 2113, ВАЗ 2115.

Воздушный фильтр (оранж.желтый) и короб, куда он помещен (показан стрелкой)

НЕМНОГО О КОНСТРУКЦИИ ВОЗДУШНОГО ФИЛЬТРА

Система питания инжекторного двигателя имеет отличия от такой же системы карбюраторного мотора. Инжектор управляется бортовым компьютером, поэтому в системе подачи воздуха имеются встроенные датчики, имеющие связь с системой управления.

Главная задача воздушного фильтрующего элемента в любом двигателе внутреннего сгорания, является очистка потока поступающего воздуха от пыли, влаги и других нежелательных примесей. Вместе с тем он должен обеспечить для двигателя необходимый объём воздуха для работы в любом режиме.

Корпус воздушного типа на ВАЗ 2114 изготовлен из пластмассы. В отличие от карбюраторных моделей двигателей, где он был круглой формы, теперь он имеет форму панельного типа. В него плотными рядами укладывается фильтровальная бумага, которая скреплена полимерными кольцами.

Воздух, поступающий в подкапотное пространство, несёт с собой большое количество примесей. Все они остаются на стенках бумажного фильтрующего элемента. Через некоторое время их может накопиться такое большое количество, что поступление воздуха будет очень затруднено. В таком случае технические характеристики двигателя изменяются в худшую сторону.

ПРАВИЛЬНЫЙ ВЫБОР

Торговые сети, авторынок и сервисные центры предлагают на выбор большое количество таких изделий. Их отличие заключается в основном ценой и производителем продукции. Различные исследовательские центры, в том числе и лаборатория журнала «За рулём» проводят испытания воздушных фильтров. Если посмотреть один из последних отчётов, то можно увидеть, что лучше всего показали себя изделия следующих производителей:

1. «MANN», производится в Германии, имеет шифр С22117;
2. «HENGST», также изготавливается в Германии, его шифр E22L;
3. Также в России производится элемент «АФ», шифр 2112-1109080-02.
4. Российские производители выпускают фильтр «BIG», имеет шифр BG 9597С;

Все они не относятся к разряду дефицитных запасных частей, стоимость их находится в пределах от 80 до 300 рубле за штуку.

КАК ЗАМЕНИТЬ ВОЗДУШНЫЙ ФИЛЬТР

С выбором элемента для фильтрации воздуха вроде бы определились, давайте поговорим о том, когда и как проводится замена воздушного фильтра на ВАЗ 2114. Инструкция по эксплуатации автомобиля предписывает проводить эту операцию через 10-15 тысяч км пробега. Величина пробега машины, ни в коем случае не должна быть более 30 тысяч км.

На срок эксплуатации сильно влияют условия, в которых ему приходится работать. Иногда замена воздушного фильтра на ВАЗ 2114 производится значительно раньше. К этому может привести длительная эксплуатация машины в условиях сильной запылённости местности. Некоторые специалисты рекомендуют продувать его для продления срока службы. Это можно сделать, но как временный выход из создавшегося положения. В ближайшее время «продутый» элемент нужно заменить. Чтобы была правильно выполнена замена воздушного фильтра на ВАЗ 2114 инжектор, необходимо приготовить инструменты и всё остальное для замены:

• Новый воздушный фильтр;
• Рабочую одежду;
• Крестообразную отвёртку для открытия корпуса;
• Ветошь для протирки корпуса.

Если всё это подготовлено, можно приступить к работе. Это можно сделать таким образом:

1. Необходимо открыть капот и отсоединить клеммы от аккумуляторной батареи;
2. Далее вам необходимо отжать фиксаторы на корпусе и отсоединить датчик массового расхода воздуха. Это делают в целях предотвращения его случайной поломки.
3. Затем необходимо отсоединить впускной патрубок. Для этого достаточно ослабить хомут на нём. Опытные водители этого не делают, а просто аккуратно приподнимают крышку корпуса вместе с патрубком.
4. Для снятия крышки корпуса необходимо отвинтить четыре винта, которые крепят её к корпусу, с помощью крестообразной отвёртки.
5. Когда крышка снята, достают из него старый фильтр.
6. В корпусе имеется мелкий мусор, пыль и грязь, их необходимо удалить любым подручным способом.
7. Следующим шагом будет установка воздушного фильтра в корпус. Она также имеет свои небольшие особенности. Как правильно установить, воздушный фильтр написано в инструкции по эксплуатации, но на всякий случай напомним. Внутри корпуса имеется указатель правильного расположения фильтрующего элемента в виде стрелки. Располагают в нужном направлении гофры фильтра и укладывают его в корпус;
8. Необходимо перед установкой крышки на свое место, обратить внимание на состояние уплотняющей резиновой прокладки. При необходимости её нужно заменить новой;
9. Ставят на своё место крышку корпуса и завинчивают крепящие её болты.
10. Далее водителю необходимо поставить на свои места датчик массового расхода воздуха и патрубок. На этом работа по замене фильтра закончена.

В заключение хочется несколько слов сказать о таком новомодном увлечении автолюбителей, как установка воздушного фильтра с нулевым сопротивлением. Его установка позволяет увеличить мощность мотора за счёт увеличенного наполнения рабочих цилиндров топливовоздушной смесью.

Прежде чем будет принято решение о такой доработке, необходимо взвесить все за и против такой модернизации. Установка «нулевика» влечёт за собой доработку системы впуска, чип-тюнинг блока управления и другие работы.

Такой элемент нуждается в пропитке специальным раствором, причём это делать нужно с особой осторожностью. Если эта жидкость попадает на датчик массового расхода воздуха, он не сможет адекватно реагировать на изменение потока воздуха и начнутся перебои в работе двигателя.

Замена воздушного фильтра Ваз 2114

Разное

Воздушный фильтр Ваз 2114 — ключевой компонент системы защиты ДВС. Фильтр не позволяет пыли, сору, прочим инородным телам попадать в рабочие камеры мотора; помогает сохранять его функциональное состояние.

Воздушный фильтр — это расходный материал: в процессе эксплуатации он забивается, подвергается различным воздействиям и со временем появляется необходимость его замены. Заявленный ресурс «воздушника» — 30 000 км, но эксплуатационная практика показывает, что в реальности фильтр меняют каждые 15-20 тысяч пробега.

На модель «2114» устанавливаются воздушные фильтры панельного типа. В эпоху карбюраторных моторов на автомобили ставились большие круглые фильтры. Панельная конструкция позволила оптимизировать габариты детали и улучшить эксплуатационные свойства фильтрующего элемента.

Механизм действия воздушного фильтра ВАЗ 2114

Описать принцип работы фильтрующего элемента на «четырнадцатой» можно следующим алгоритмом:

1. Уличный воздух посредством вентилятора системы охлаждения попадает в воздушный фильтр;
2. На выходе из воздушного фильтра устанавливается датчик массового расхода воздуха, отслеживающий количество всасываемого мотором воздуха. От показаний датчика зависит режим работы двигателя. Если все ОК, то мотор работает равномерно, не глохнет, соблюдается заявленный режим расхода топлива;
3. Затем отфильтрованный атмосферный воздух поступает в ресивер инжектора; далее воздух участвует в поддержании рабочего давления топливной системы.

Почему нужно своевременно менять воздушный фильтр

Если воздушный фильтр не сможет улавливать пыль, то песчинки начнут просачиваться в рабочие камеры мотора и плавиться в них. Продукты плавления будут оседать на деталях «движка», снижать их ресурс.

Признаки засорения воздушного фильтра:

• значительная потеря мощности авто: воздуху труднее проникать в рабочие камеры ДВС;
• возрастает расход бензина. В реальном выражении при засоренном фильтре расход увеличивается в среднем на три литра;
• затрудненный пуск мотора даже в теплую погоду;
• двигатель плохо «тянет», не способен развить высокие обороты;
• увеличивается детонация топлива.

Езда с отжившим свое воздушным фильтром влечет резкий скачок износа свечей зажигания; дополнительно будут проявляться сбои в работе электронного блока управления двигателем. Зачастую забившийся «воздушник» является причиной включения индикатора «Check Engine».

Своевременно менять фильтрующий элемент необходимо еще и по причине того, что он очищает воздух поступающий из окружающей среды в салон.

Покупка новой детали

Новый фильтр на «четырнадцатую» стоит не более 300 рублей. Запчасти продаются в любых магазинах, специализирующихся на отечественном автопроме. Нужно отметить, корпус воздушного фильтра Ваз 2114 является отдельной деталью и приобретается дополнительно. Низкие цены на комплектующие делают установку воздушного фильтра Ваз 2114 посильной задачей для любого владельца «чепырки».

Некоторые умельцы умудряются своими руками чистить использованные фильтрующие элементы, но по сути, результат от этого нулевой. Ресурс у восстановленных фильтров крайне мал, а времени на ручную очистку требуется немало, поэтому изначально эта затея нецелесообразная.

Большинство автолюбителей предпочитают штатную деталь с маркировкой ВФ-14. Продается на любом авторынке за 150-200 рублей. Если Вы заинтересованы в максимальном ресурсе фильтрующего элемента, то рекомендуем приобретать комплектующие немецких производителей (на рынке представлены изделия фирм MANN и HENGST).

Также в продаже имеются так называемые «фильтры нулевого сопротивления». «Нулевики» ощутимо повышают мощность мотора, но при этом их монтаж требует дополнительной доработки силового агрегата.

Как правильно ставить воздушный фильтр Ваз 2114

Замена воздушного фильтра — одна из наиболее простых манипуляций, связанных с текущим обслуживанием автотранспорта. Для проведения мероприятий по замене фильтрующего элемента автолюбителю потребуются:

• новый фильтр;
• чистая ветошь;
• тара под крепеж крышки воздушного фильтра;
• отвертка под крестовый шлиц.

Все будет сделано быстро и без ошибок, если придерживаться алгоритма, который изложен ниже.

Правильная последовательность действий:

1. Находим корпус воздушного фильтра (большая черная пластиковая коробка в подкапотном пространстве);
2. Откручиваем крышку корпуса фильтра с помощью отвертки;
3. Открываем крышку и вынимаем старый фильтрующий элемент;
4. Тряпочкой протираем корпус от пыли;
5. Распаковываем новый фильтр и помещаем его в соответствии с метками внутри корпуса;
6. Устанавливаем крышку корпуса в изначальное положение, затягиваем. Стараемся не перетягивать крышку, во время закручивания контролируем отсутствие перекосов и щелей.

Установка воздушного фильтра Ваз 2114 завершена, дел на три минуты. До начала работ, в качестве меры предосторожности, снимите клеммы с АКБ, чтобы обесточить автомобиль. Крепеж крышки аккуратно складывайте в заранее подготовленную тару.

После установки заведите автомобиль и оцените режим работы двигателя: оцените исчезли ли перебои в работе мотора, возросла ли мощность. Дополнительно можно проконтролировать расход топлива: если он снизился, то замена фильтра оказалась полезной.
