Как поменять передний ступичный подшипник на нексии
Изделия производства Волжского завода с маркировкой VPZ будет стоить от 450 руб. (№ в каталоге 537708). Также хорошим производителем является компания FAG, мировой лидер в их изготовлении (каталожный № 803646). Они дороже отечественных примерно в три раза в силу более качественных используемых материалов и технологий.
Замена ступичного подшипника Daewoo Nexia своими руками
При передвижении на автомобиле Daewoo Nexia нередко можно наблюдать появление гула, с течение времени он может усиливаться, а при повышенной скорости не редко слышится характерный скрежет. Как правило, причиной появления таких симптомов может стать неисправность подшипника ступицы. Если не произвести своевременную замену гудящего подшипника, его может заклинить при движении, что очень опасно и может представлять угрозу для жизни. Постарайтесь как можно быстрее произвести замену, при малейших проявлениях симптомов неисправности.
Инструменты для проведения работ
You will be interested:How dangerous is the new coronavirus?
Для замены переднего подшипника ступицы на «Дэу-Нексия» вам потребуется наличие следующих инструментов:
- Домкрата.
- Надежных опор – можно использовать как элементы заводского исполнения, так и самодельные. Подойдут даже прочные брусья.
- Набора ключей.
- Противооткатных упоров. За неимением таковых можно использовать любые подходящие предметы, например, кирпичи.
- Баллонного ключа.
- Щипцов для стопорных колец.
- Съемников для шаровых и рулевых наконечников.
Также при ремонте «Нексии» потребуется молоток, выколотки, плоскогубцы. Также могут потребоваться другие инструменты, которые не входят в этот список – все зависит от конкретных условий.
Немного о ступичных подшипниках
Подшипником называется деталь опоры. Она способна поддерживать подвижные автомобильные конструкции типа вращающегося вала или оси, фиксировать пространственное положение. Она обеспечивает минимум сопротивления, возникающем при перемещении, принимает и передает нагрузку.
Основной задачей подшипника является снизить уровень трения движущихся и не подвижных рабочих автомобильных частей, пытаясь сократить при этом потерю энергии, износ и перегрев. Для того, чтобы позволить обеспечить выполнение подшипником своей функции он смазывается вязкой жидкостью, при этом используется масло, бензин или эмульсия. Поддержание наличия масляной пленки очень важный момент, т.к она подвергается стиранию в процессе эксплуатации под влиянием окружающей среды.
Существует общепринятая классификация подшипников. Они бывают конические роликовые и шариковые радиально-упорные. В производстве автомобилей наибольшее распространение имеют подшипники скольжения и качения. Если рассматривать ступичный подшипник, применяемый для установки на легковые и грузовые автомобили, то в основе конструкции будет лежать подшипник качения.
Установка подшипника
Установка нового подшипника не вызовет затруднений, если заранее немного нагреть ступицу. Только не переусердствуйте, иначе смазка из внутренней части подшипника испарится.
При установке можно пользоваться прессом, тисками, съемником или молотком. В последнем случае обязательно нужно применять проставку из дерева или мягкого металла (например, латуни или бронзы).
Как определиться с выбором ступичного подшипника?
Многие владельцы автомобилей Daewoo Nexia задаются вопросом о том, какой же подшипник для их машины лучше, оригинальный или другого неоригинального производства. Подшипники оригинального производства, безусловно, будут отличаться высоким уровнем качества, но их стоимость может быть слегка завышена.
В то время, как подшипник ступицы неоригинального производства способен практически не уступать по качеству, но быть несколько приемлемей по цене. Сегодня на полках магазинов и рынков можно найти много подшипников производства разных известных фирм. Когда придет время определяться с выбором, не стоит увлекаться очень дешевыми вариантами, есть большая вероятность приобрести китайскую подделку.
По стоимости, качественный неоригинальный подшипник, не должен слишком отличаться от оригинала, разница в цене будет порядка 30%. Чтобы достичь полной уверенности в правильности своего выбора, отдайте предпочтение ведущим известным производителям, например, SKF, SNR, Meyli или SWAG.
Подшипники ступиц для передних колес автомобиля Daewoo Nexia
Чтобы осуществить замену подшипника ступицы правильно следует быть осторожным при демонтаже, следить за чистотой, производить замену осевых подшипников одновременно, избегать перекосов при установке новых подшипников, избегать применения острых инструментов при замене.
Есть определенные производители, которые предусмотрительно изготавливают некоторые приспособления, с помощью которых можно монтировать или демонтировать ступичные подшипники, прямо не снимая с автомобиля. Если конструкцией автомобиля предусмотрено наличие системы ABS, то это может сэкономить вам время при замене, т.к поможет исключить последующую проверку геометрии шасси.
Передний ступичный подшипник запрессовывается в корпус поворотной цапфы и зафиксирован в ней двумя стопорными кольцами, которые располагаются в проточках корпуса по обеим сторонам подшипника. Передняя ступица в сборе запрессовывается в натяг во внутренней обойме подшипника. Ступичный передний подшипник не является регулируемым. Если появляется люфт, то подшипник потребует замены.
Снятие подшипника
И как же замена переднего подшипника ступицы на «Дэу-Нексия» может пройти без извлечения самого элемента? Чтобы выпрессовать подшипник, вам нужно будет оттянуть рычаг шарового шарнира немного вниз, чтобы выдернуть со своего места переднюю стойку. Обязательно следите за тем, чтобы не вышел приводной вал. Иначе работы станет больше.
После этого нужно полностью выкрутить гайки, которыми стойка крепится к чашке. И стойка может свободно извлекаться из посадочного места.
Нужно учесть, что стопорное колечко снимать необязательно. Но подшипник из ступицы выбивать все же придется. Для этого лучше всего использовать специальный съемник. Обойма подшипника выходить должна очень туго. На ступице кольцо можно срезать при помощи болгарки.
Как заменить передний ступичный подшипник Daewoo Nexia своими руками?
Чтобы выполнить замену ступичного подшипника Daewoo Nexia своими руками, необходим следующий инструмент: упоры противооткатные, домкрат, съемник для стопорных колец, набор для замены ступичных подшипников.
- Подготовьте транспортное средство к выполнению работ.
- Снимите переднюю стойку подвески.
- Закрепите переднюю амортизационную стойку в тиски, возьмите выколотку из мягкого металла, диаметр которой будет 39 мм и выпрессуйте из подшипника ступицу.
- Извлеките ступицу из поворотной цапфы.
- Закрепите извлеченную ступицу в тиски и осторожно начните сдвигать кольцо, расположенное внутри подшипника.
- Воспользуйтесь универсальным съемником, после чего спрессуйте со ступицы кольцо, которое расположено внутри подшипника.
- На внешней стороне поворотной цапфы расположено стопорное наружное кольцо, снимите его.
- Выпрессуйте ступичный подшипник из поворотной цапфы при помощи чашечного съемника.
- Очистите посадочную поверхность.
- Смажьте кольцо нового подшипника ступицы снаружи.
- Установите съемник с новым ступичным подшипником на кулак поворотный, для того чтобы осуществить запрессовку можно использовать наружную обойму от снятого старого подшипника.
- Запрессуйте ступичный подшипник до момента его упора в стопорное наружное кольцо.
- Установите на место стопорное кольцо для подшипника, которое должно располагаться внутри.
- Чтобы облегчить себе процесс запрессовки, смажьте ступицу и после этого приступайте к ее запрессовке в подшипник.
- В завершении, установите все детали, которые были вами сняты в последовательности обратной снятию.
3. Снимите ступицу. Скорее всего, на ступице останется наружная половина внутреннего кольца подшипника.
ПРЕДУПРЕЖДЕНИЕ: После снятия ступицы подшипник повторному использованию не подлежит и должен быть заменен.
4. Воспользуйтесь съемником, чтобы снять ее со ступицы.
5. Осадите внутрь гнезда кулака подшипник легкими ударами молотка через оправку, чтобы освободилось стопорное кольцо подшипника, и снимите стопорное кольцо съемником стопорных колец.
Замена подшипника передней ступицы на Daewoo Nexia 2008
Работу удобнее выполнять на смотровой канаве или эстакаде.
Ослабляем болты крепления колеса.
Бородком выправляем замятый в двух местах поясок гайки подшипника ступицы переднего колеса.
Фиксируем автомобиль стояночным тормозом, включаем первую передачу и подставляем под задние колеса упоры.
Головкой «на 32» отворачиваем гайку подшипника ступицы…
…и снимаем гайку.
Поддев шайбу отверткой…
…снимаем ее.
Вывешиваем переднюю часть автомобиля и снимаем колесо (см. «Замена колеса»). Снимаем направляющую тормозных колодок с суппортом и тормозной диск (см. «Снятие деталей переднего тормозного механизма»). Отсоединяем шаровую опору рычага передней подвески от поворотного кулака амортизаторной стойки (см. «Снятие рычага передней подвески») и выводим хвостовик наружного шарнира привода из отверстия передней ступицы (см. «Снятие приводов передних колес»). Устанавливаем палец шаровой опоры рычага на место (в проушину поворотного кулака) и закрепляем гайкой.
Упираемся выколоткой из мягкого металла в торец ступицы (с внутренней стороны поворотного кулака).
Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы…
…и выбиваем ее из подшипника.
Щипцами сжимаем стопорное кольцо…
…и снимаем его.
Устанавливаем чашечный съемник подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника…
…а чашка съемника опиралась на торец поворотного кулака с наружной стороны.
Выпрессовываем подшипник в чашку съемника.
Чашечный съемник с выпрессованным подшипником
Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски.
Нанося удары молотком по зубилу, сдвигаем кольцо подшипника на ступице.
В образовавшийся зазор вставляем две монтажные лопатки…
…и спрессовываем кольцо подшипника.
При необходимости забоины на ступице зачищаем надфилем. Очищаем и смазываем внутреннюю поверхность поворотного кулака.
При запрессовке нового подшипника…
…устанавливаем съемник таким образом, чтобы шайба болта съемника давила с наружной стороны поворотного кулака на наружное кольцо подшипника…
…а чашка съемника опиралась на торец поворотного кулака с его внутренней стороны.
После запрессовки подшипника устанавливаем на место стопорное кольцо.
Устанавливаем ступицу в отверстие подшипника…
…и съемником запрессовываем ее, опираясь с внутренней стороны поворотного кулака болтом через шайбу на внутреннее кольцо подшипника.
Дальнейшую сборку проводим в обратной последовательности. Затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.
Замена ступичного подшипника (переднего) Нексия
Замена ступичного подшипника Дэу Нексия нужна если в нем появился люфт. Возможно пронесет, и люфт устранится если подтянуть ступичную гайку, но в противном случае придется думать как поменять ступичный подшипник(передний) на Нексии.
Для замены придется снять колесо, рулевой наконечник, тормозной суппорт, шаровую опору, тормозной диск и стойку. Кольцо от подшипника на ступице придется срезать болгаркой, здесь нужно проявить осторожность, чтобы не повредить ступицу.
Запресовывая новый подшипник, можно воспользоваться небольшой хитростью из школьного курса физики. В частности, вспомнить, что при нагревании металл расширяется, а при охлаждении сжимается. Следовательно, чтобы легче поставить новый ступичный подшипник, можно нагреть посадочное место, а сам подшипник наоборот — охладить.
Чтобы снять ступичный подшипник, нужно ослабить гайку ступицы, открутить болты крепления и снять колесо.
Уже сняв колесо, до конца открутить гайку.
Открутить гайку крепления рулевого наконечника.
Снять рулевой наконечник с помощью съемника. Без него снимать затруднительно.
Снятый рулевой наконечник.
Далее нужно снять тормозной суппорт.
Для этого надо открутить два болта под шестигранный ключ на 10.
Снятый тормозной суппорт. Лучше его подвесить или что-нибудь подложить, чтобы он не болтался на шланге.
Открутить гайку крепления шаровой опоры.
Выбить шаровую опору.
Открутить болт крепления тормозного диска и снять диск.
Открутить под капотом гайки крепления стойки…

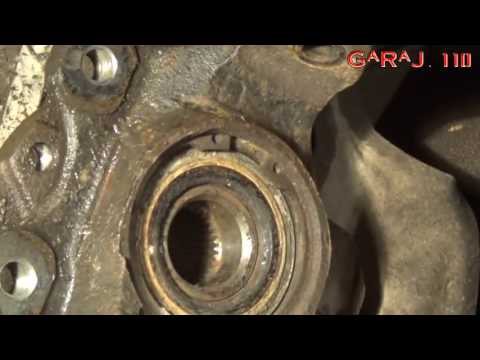

Снять стопорное кольцо.
Для этого есть специальные щипцы.
Необходимо выпресовать или выбить ступицу. Можно взять головку на 22 вставить в нее подходящий болт с шайбой, по которому и бить молотком, чтобы не испортить головку. Бить аккуратно, но сильно.
Ступица с кольцом от подшипника (1) и ступичный подшипник (2).
Снять еще одно стопорное кольцо.
Выбить саму обойму подшипника, аккуратно, не промазывая. Лучше, конечно, выпресовать, если есть подходящий инструмент.
Ступичный подшипник под замену.
Запресовать или аккуратно застукать новый ступичный подшипник в посадочное место и закрепить стопорными кольцами. Можно воспользоваться хитростью из школьного курса физики. Посадочное место нагреть, чтобы металл расширился, а подшипник наоборот – охладить.
Аккуратно, наискосок, не повредив ступицу, срезать кольцо подшипника болгаркой.
Замена подшипника ступицы Daewoo Nexia инструкция с фото
Замена подшипника ступицы Дэу Нексия возможна без снятия поворотного кулака. Однако для этого необходимо иметь съемник ступиц Daewoo Nexia. Чашечный съемник сегодня можно купить в любом крупном магазине автозапчастей. Этот съемник не только сэкономит ваше время, но и позволит аккуратно установить новый подшипник, без использования кувалды и возможного повреждения подшипника ступицы.
Далее подробная инструкция по замене ступичного подшипника на Дэу Нексии. Если у вас имеется съемник, то работу лучше производить на яме или эстакаде.
Ослабляем болты крепления колеса. Бородком выправляем замятый в двух местах поясок гайки подшипника ступицы переднего колеса. Фиксируем автомобиль стояночным тормозом, включаем первую передачу и подставляем под задние колеса упоры. Головкой «на 32» отворачиваем гайку подшипника ступицы и снимаем гайку. Поддев шайбу отверткой снимаем ее. Смотрим на фото далее.
Вывешиваем переднюю часть автомобиля и снимаем колесо.
Снимаем направляющую тормозных колодок с суппортом и тормозной диск.
Отсоединяем шаровую опору рычага передней подвески от поворотного кулака амортизаторной стойки и выводим хвостовик наружного шарнира привода из отверстия передней ступицы.
Устанавливаем палец шаровой опоры рычага на место и закрепляем гайкой.
Упираемся выколоткой из мягкого металла в торец ступицы (с внутренней стороны поворотного кулака).
Равномерно поворачивая ступицу, наносим удары через выколотку в торец ступицы и выбиваем ее из подшипника.
Щипцами сжимаем стопорное кольцо и вынимаем его из поворотного кулака Daewoo Nexia.
Устанавливаем чашечный съемник ступичного подшипника таким образом, чтобы с внутренней стороны поворотного кулака шайба болта съемника давила на внутреннее кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с наружной стороны.
Выпрессовываем подшипник в чашку съемника.
Чашечный съемник для ступиц Дэу Нексия выглядит следующим образом, смотрим на фото ниже.
Практически всегда при выпрессовке ступицы на ней остается внутреннее кольцо подшипника, которое трудно снять из-за плотной посадки на ступице. Зажимаем ступицу в тиски. Нанося удары молотком по зубилу, сдвигаем кольцо подшипника на ступице. В образовавшийся зазор вставляем две монтажные лопатки и снимаем внутреннее кольцо подшипника.
Перед установкой нового подшипника очищаем внутреннюю полость поворотного кулака и ступицы. Желательно смазать поверхность смазкой, что бы новый подшипник легче было запрессовать. Запрессовываем новый подшипник с помощью все того же чашечного съемника.
Устанавливаем съемник таким образом, чтобы шайба болта съемника давила с наружной стороны поворотного кулака на наружное кольцо подшипника, а чашка съемника опиралась на торец поворотного кулака с его внутренней стороны.
После запрессовки подшипника в поворотный кулак, ставим на место стопорное кольцо.
Устанавливаем ступицу в отверстие подшипника и съемником запрессовываем ее, опираясь с внутренней стороны поворотного кулака болтом через шайбу на внутреннее кольцо подшипника.
Дальнейшую сборку проводим в обратной последовательности. Затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.
Замена переднего ступичного подшипника на нексии
Если появился люфт ступичного подшипника нексии, то скорее всего придется произвести его замену.
Исключение составляет лишь ослабление ступичной гайки, поэтому следует попробовать ее подтянуть, прежде чем вынести окончательный вердикт.
Откручиваем один болтик крепления тормозного диска, снимаем диск.
Откручиваем гайку со ступицы
Сборку стойки производим в обратной последовательности.
Замена заднего ступичного подшипника на нексии производится по похожей технологии
Справочная информация
Алгоритм демонтажа переднего ступичного подшипника
- Снимаем ступицу (5), после чего на ней останется внутреннее кольцо (3) подшипника (6). С помощью 3-х лапчатого съемника для подшипников снимаем внутреннее кольцо подшипника, подлежащего замене
- Осаждаем подшипник ступицы (6) внутрь кулака (4) для освобождения стопорного кольца (2), которое снимаем съемником. Аналогичную операцию провести со стопорным кольцом (1)
- Устанавливаем съемник подшипников и извлекаем подшипник (6) из кулака (4). В случае, если у вас нет съемика, для снятия детали следует использовать оправку или подходящее кольцо, при помощи которых и выпрессовать подшипник (6). Следует исключить применение ударных нагрузок
Алгоритм монтажа переднего ступичного подшипника
- Очищаем детали и смазываем внутреннюю поверхность кулака (4) и наружную поверхность ступицы (5) пластической смазкой
- Устанавливаем наружное стопорное кольцо (1) в кулак (4)
- Запрессовываем новый подшипник (6) до упора в стопорное кольцо (1). Усилие необходимо прикладывать исключительно к наружному кольцу!
- Устанавливаем внутреннее стопорное кольцо (2)
- Запрессовываем ступицу (5) в подшипник (6) до упора. Следует избегать передачу усилия через тела качения (шарики или ролики)
- Устанавливаем снятые в процессе демонтажа ступицы детали в обратном порядке. Важно : перед затягиванием ступичной гайки моментом 100 Нм следует повернуть ступицу колеса на 4-6 оборотов для предотвращения повреждения дорожек качения подшипника
- В заключение проверяем и при необходимости регулируем углы установки передних колес
