Как работает регулятор давления топлива

Основные неисправности регулятора давления топлива и его проверка

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

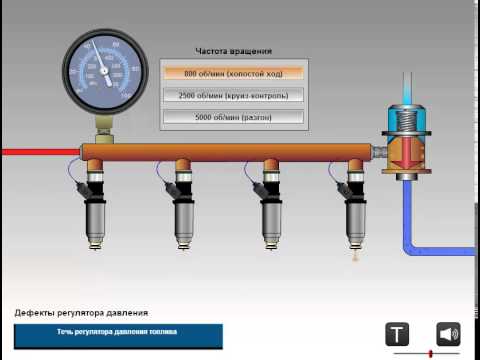

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер». На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition.

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

• измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
• отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
• отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

• пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
• загрязнение некачественным бензином;
• заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

На сайте вы найдете информацию о том как сделать качественный ремонт автомобиля своими руками, подробные фото отчеты по ремонту ауди с4, а также много полезной информации о диагностике и профилактике неисправностей.

Вы здесь: Главная />Устройство и принцип действия />Принцип работы регулятора давления топлива.

Меню сайта:

Последние публикации

Перетяжка потолка ауди 100 с4.(Часть 3)

В первой и второй частях мы снимали обшивку потолка, сегодня же мы займемся самой перетяжкой.

Перетяжка потолка ауди 100 с4.(Часть 2)

Продолжим снятие обшивки потолка. В первой части мы сняли обшивку люка и накладки передних стоек. Сегодня мы все-таки снимем потолок.

Перетяжка потолка ауди 100 с4.(Часть 1)

В уже не молодых автомобилях, не редко можно столкнуться с проблемой провисания потолка. Происходит это, как правило, по двум причинам:

Принцип работы регулятора давления топлива.

Количество впрыскиваемого топлива зависит от времени работы форсунки, от давления топлива внутри топливной рейки и давления (разряжения) внутри впускного коллектора.

Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в системах с рециркуляцией топлива, устанавливается регулятор давления. Регулятор давления топлива устроен таким образом, что он поддерживает разницу давлений, давление топлива на форсунке и давление воздуха во впускном коллекторе, излишки топлива направляются обратно в бак по обратной магистрали. Для поддержания этой разницы на всех форсунках, регулятор устанавливается в конце топливной рейки.

В системах без рециркуляции топлива, регулятор давления топлива устанавливается в топливном баке и устроен таким образом, что поддерживает одно и тоже давление топлива по отношению к атмосферному. Получается, что в этом случае разница между давлением топлива и давлением во впускном коллекторе не является постоянной и поэтому в этом случае она учитывается в продолжительности впрыска.

Давайте рассмотрим устройство регулятора давления топлива в системе с рециркуляцией топлива подробнее.

Рис 1 – Регулятор давления топлива.

1 – Соединение с впускным коллектором. 2 – Пружина. 3 – Держатель клапана. 4 – Мембрана. 5 – Клапан. 6 – Подача топлива. 7 – Возврат топлива в бак.

Регулятор давления топлива разделен мембраной 4 на две камеры: топливную и пружинную. Держатель клапана 3 выполнен заодно с мембраной 4 и прижимает клапан 5 к седлу. Снизу на мембрану действует давление топлива подаваемого в камеру через впускные отверстия 6, а сверху давление пружины и давление во впускном коллекторе (разряжение). Если давление топлива превышает усилие пружины, то клапан приоткрывается и перепускает топливо в возвратный трубопровод, также при этом учитывается давление во впускном коллекторе.

Со временем пружина в регуляторе может просесть и не создавать нужного усилия, в результате часть топлива будет устремляться обратно в бак, тем самым снизится давление в топливной рейке. В итоге у нас будет недостаток топлива и потеря мощности в двигателе.

Также может происходить подклинивание клапана, в этом случае давление в топливной рамке будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Регуляторы давления топлива: как работает байпасный и блокирующий типы систем?

Главная страница » Регуляторы давления топлива: как работает байпасный и блокирующий типы систем?

Основываясь на выраженном интересе современных граждан по отношению к легковым автомобилям, логично рассмотреть регуляторы давления топлива байпасного и блокирующего типов. В частности, принцип действия таких приборов, а также преимущества и недостатки каждой из отмеченных конструкций. Регулировка подачи бензина (иных видов ресурса) является важной функцией работы любого автомобильного мотора.

Регулятор давления топлива: конструкция блокирующего типа

Если правильная регулировка способствует получению максимума отдачи от двигателя и автомобиля в целом, неправильная настройка приводит к серьёзным проблемам. Соответственно, каждому владельцу машины важно понимать принцип действия таких устройств и желательно уметь выполнять регулировку в случае необходимости.

Благодаря регулятору блокирующего типа, бензин поступает через впускной канал ( 1 ) и далее проходит через регулирующий клапан ( 2 ). Затем выполняется распределение бензина через выпускной канал непосредственно в область карбюратора.

На приведённой ниже схеме устройства указаны два выходных порта ( 3 , 8 ). Расход топлива и уровень давления контролируются клапаном контроля, приводимым в действие мембраной ( 4 ).

Перемещение мембраны вверх / вниз ограничено пружиной ( 6 ). Давление топлива (в номинале 0,07 АТИ) внутри карбюратора регулируется при помощи резьбового регулировочного механизма ( 5 ).

Опорный порт вакуума / наддува позволяет регулятору компенсировать наддув при использовании принудительной индукции ( 7 ). Регуляторы блокирующего типа исключают возврат топлива обратно в топливную ёмкость.

Принцип действия устройства блокирующего типа

Бензин через регулятор пропускается в систему карбюратора. По пути от насоса к регулятору давление в линии нарастает, но затем уменьшается на пути от регулятора до карбюратора.

По мере роста давления топлива в поплавковой камере карбюратора, рост также отмечается внутри топливного регулятора. Как результат — топливо проталкивается вверх по направлению к мембране.

Система блокирующего типа: 1 – входной канал; 2 – регулирующий клапан; 3, 8 – выходные порты; 4 – мембрана; 5 – резьбовой регулятор; 6 – пружина; 7 — индуктор

Увеличивающееся давление топлива перемещает мембрану вверх. Клапаном управления подачей, переходящим в закрытое состояние, постепенно уменьшается поток и давление.

Как только достигается уровень параметра, установленного на регуляторе (обычно максимум, указываемый производителем карбюратора для оптимальной производительности), мембрана приближается к точке закрытия клапана.

Поскольку двигатель автомобиля потребляет бензин, поплавковая камера опорожняется. Давление в топливной магистрали снижается. Соответственно, мембрана регулятора опускается, приоткрывая клапан управления топливом. Расход и давление бензина внутри трубопровода увеличиваются.

Используемый в конструкции резьбовой регулировочный механизм увеличения натяжения пружины мембраны, между тем, оказывает сопротивление. Необходимо увеличить давление топлива, чтобы протолкнуть мембрану.

Таким образом, увеличение натяжения пружины мембраны с помощью резьбового регулировочного механизма – это настройка регулятора на увеличение пропускной способности. И наоборот, уменьшение натяжения пружины – это настройка на снижение пропускной способности.

Турбонаддув — функция опорного порта вакуума / наддува

Следует принимать во внимание при продувке с турбонаддувом функцию опорного порта вакуума / наддува. В режиме наддува сжатый турбонагнетателем воздух пропускается через карбюратор. Создаётся некоторое давление внутри карбюратора и поплавковой камеры для топлива, подаваемого на карбюратор.

Например, карбюратору требуется 0,56 АТИ, а двигатель на текущий момент потребляет 0,49 АТИ от наддува. Карбюратор находится под потенциалом наддува 0,049 АТИ, который противодействует потенциалу 0,56 АТИ, исходящему со стороны регулятора.

То есть, для преодоления сопротивления требуется подавать на карбюратор топливный потенциал 0,49 АТИ. Фактически же подаётся только 0,07 АТИ. Такое состояние сопровождается работой поплавковой камеры «всухую», плюс отмечается нестабильность подачи топлива в цилиндры мотора.

Для обеспечения карбюратором потенциала 0,56 АТИ на стороне двигателя, через регулятор необходимо пропустить дополнительно 0,49 АТИ, чтобы исключить сопротивление. То есть следует обеспечить потенциал внутри топливной магистрали, в общей сложности, на уровне 1,05 АТИ.

Между тем, мембрана настраивается на перемещение топливного регулирующего клапана в закрытое положение по факту достижения в линии параметра 0,56 АТИ. Именно здесь вступает в действие контрольная трубка вакуума / наддува.

Увеличение опорной линии запускается от карбюраторного бокса (колпака) к опорному порту вакуума / наддува. Насколько наддув оказывает давление на карбюратор, тот же самый потенциал прикладывается к опорной линии наддува, оказывая влияние на мембрану регулятора.

Этот потенциал приложен к верхней части мембраны, способствуя росту давления в топливной магистрали и торможению перемещения мембраны вверх. Таким образом, воздействуя на мембранную пружину, допустимо наращивать уровень давления топлива (пружина 0,56 АТИ + вспомогательный потенциал 0,49 АТИ = 1,05 АТИ).

Опорный наддув обеспечивает рост давления топлива в соотношении 1:1 с параметром наддува, преодолевая силовой потенциал входящего воздуха и обеспечивая заполнение поплавковой камеры.

Регуляторы давления топлива блокирующего типа — преимущества

Устройство не требует установки возвратной топливной трубки с фитингами на пути регулятор — топливный бак. Также следует отметить:

• малый вес и габариты конструкции,
• невысокий уровень сложности,
• небольшой уровень затрат на установку.

Однако для топливного регулятора блокирующего типа требуется внутренний или внешний предохранительный клапан, устанавливаемый на топливном насосе.

Допускается установка нескольких регуляторов (настраиваемых на разные значения, например, в системе закиси азота), которые могут использоваться с одним насосом.

Недостатки регулятора давления топлива блокирующего типа

Когда давление топлива достигает максимального значения настройки регулятора, внутренний клапан перекрывает сторону входа от стороны выхода. Это действие требует дополнительной силы, чтобы полностью закрыть клапан.

В результате создаётся скачок давления топлива, когда клапан достигает закрытого положения и получается несколько более высокая амплитуда на выходе. Такая ситуация способна привести к избыточной силе внутри карбюратора и переполнению поплавковой камеры.

Часто показания давления топлива при полностью закрытом клапане управления и выключенном двигателе (но при включенном топливном насосе) демонстрируют противоречие. Двигатель можно запускать и выключать несколько раз, а показания, взятые между каждым циклом запуска / выключения, получаются разные.

По этой причине настройку топливных регуляторов блокирующего типа следует выполнять непосредственно в момент работы двигателя на холостом ходу. Такой подход обеспечивает стабильность хода небольшого количества топлива через регулятор, чем гарантируется лучшая согласованность настройки.

Топливные регуляторы блокирующего типа видятся неудачным выбором для продувки через системы принудительной индукции. Объясняется это тем, что внутренняя конструкция клапана управления топливом способна создавать значительную разницу давлений на входе и выходе.

Однако обозначенная проблема относится к практическим применениям, требующим высокого расхода и давления моторного топлива. Для практики применений под низкий расход / давление моторного топлива, такая проблема, как правило, не проявляется.

Регулятор давления топлива: конструкция байпасного типа

Регулятором байпасного типа топливо проводится через впускной канал ( 1 ) и перепускной клапан / порт топливного провода ( 2 ). Затем выполняется распределение топлива через выпускной канал в карбюратор ( 3 ). Момент открытия / закрытия перепускного клапана ограничен пружиной ( 4 ).

Давление топлива в карбюраторе (топливной рампе) регулируется с помощью резьбового регулировочного механизма ( 5 ). Опорный порт вакуума / наддува позволяет регулятору компенсировать потенциал наддува с применением принудительной индукции ( 6 ).

Топливные регуляторы байпасного типа характеризуются наличием линии возврата топлива от регулятора обратно в топливный бак.

Принцип действия байпасного регулирующего механизма

Топливо поступает в регулятор и далее в карбюратор (топливную рампу). По мере того, как давление топлива в поплавковой камере карбюратора (топливной рампы) увеличивается, увеличивается также силовой потенциал внутри регулятора. Далее топливный ресурс проталкивается к перепускному клапану.

Система байпасного типа: 1 – впускной клапан; 2 – порт и перепускной клапан топливопровода; 3 – выпускной канал; 4 – пружина; 5 – регулировочный резьбовой механизм; 6 — индуктор

Если достигается максимальная величина, на которую настроен регулятор (максимум, обеспечивающий оптимальную производительность), перепускной клапан постепенно открывается, благодаря чему:

• удаляется воздух,
• выравнивается расход топлива,
• стабилизируется давление.

Перепускаемое байпасной системой топливо отправляется обратно в топливный бак по возвратной топливной магистрали. Поскольку двигатель автомобиля продолжает потреблять топливо, поплавковая камера карбюратора (топливной рампы) опорожняется, вызывая падение давления в топливной магистрали.

Фактор падения давления бензина сопровождается постепенным закрыванием перепускного клапана, тем самым увеличивается расход и давление топлива в трубопроводе. Байпасной конструкцией опять же предусмотрен резьбовой регулировочный механизм увеличения силы напряжения на перепускном клапане, как в предыдущей системе.

Таким образом, изменение натяжения пружины перепускного клапана резьбовым регулировочным механизмом позволяет настроить устройство на увеличение / уменьшение давления топлива. Опорный порт вакуума / наддува работает аналогичным образом с регулятором топлива блокирующего типа.

Преимущественные стороны регулятора байпасного типа

Функция возврата, используемая в конструкции байпасного типа, обеспечивает постоянное эффективное рабочее давление на выходе. Избыточная сила сбрасывается через возвратную линию по мере необходимости.

Постоянное эффективное давление топлива позволяет устанавливать граничный параметр более точным значением, который остаётся стабильным независимо от нагрузки. Для настройки необязательно запускать двигатель в работу на холостом ходу. Достаточно включения топливного насоса.

Работа байпасной системы также обеспечивает:

• увеличение срока службы насоса,
• более тихую работу насоса,
• стабильность рабочего давления.

Байпасные регуляторы давления топлива — недостатки

При всех имеющихся преимуществах системы, недостатки всё-таки проявляются:

• высокая стоимость установки,
• сложность конструкции,
• увеличенный вес за счёт дополнительных топливопроводов и фитингов,
• чувствительность байпасной линии к атмосферным перепадам,
• недопустимо использовать байпасные линии диаметром более 15 мм,
• требуется минимум изгибов байпаса на пути к топливному резервуару.

Недопустимо для этой конструкции применение нескольких регуляторов вместе (установленные на разные давления, например, при использовании системы закиси азота) с подачей от одного насоса.

При помощи информации: FueLab

КРАТКИЙ БРИФИНГ

Zetsila — публикации материалов, интересных и полезных для социума. Новости технологий, исследований, экспериментов мирового масштаба. Социальная мультитематическая информация — СМИ .

Регулятор давления топлива:описание,фото,назначение,устройство

Регулятор давления топлива является частью системы топливоподачи двигателя. Он представляет собой клапан мембранного типа, который также называют перепускным. Главная задача регулятора — изменение давления горючего в топливной системе, поэтому от исправности этого узла зависит производительность и стабильность работы мотора в целом.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

• неустойчивую работу на ХХ, агрегат глохнет на холостых;
• потерю мощности, заметное повышение расхода топлива;
• замедленные реакции на нажатие педали газа;
• рывки и провалы во время разгона, в момент перегазовки;
• автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Устройство и принцип работы

Регулятор давления топлива в закрытом (а) и открытом (б) положениях

Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

Классическая конструкция клапана представляет собой механический узел, работа которого основана на разнице давлений. В системах типа Common Rail вместо топливного регулятора может быть использован электромагнитный клапан, управляемый ЭБУ двигателя.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

Что такое регулятор давления топлива? Принцип работы, устройство РДТ и его неисправности

Всем привет. Сегодня на vaz-remont.ru в рубрике «Полезно знать» мы поговорим о том, что такое РДТ, как он работает, «чем болеет» и не только. На нашем сайте мы неоднократно поднимали тему топливной системы, обсуждали вопрос самостоятельной очистки форсунок, снимали топливную рампу и проверяли в ней давление.

Сегодня речь пойдет о регуляторе давления топлива, который является неотъемлемой частью топливной системы. Для начала предлагаю разобраться для чего нужен РДТ? Регулятор необходим для контроля давления топлива, которое впрыскивается в камеру сгорания, для правильной работы топливных форсунок и создания давления в топливной рампе. Регулятор расположен в топливной рейке, однако если топливная не оснащена системой рециркуляции, то регулятор может быть установлен в топливном баке. РДТ поддерживает разницу давлений, контролирует давление во впускном коллекторе, а также в инжекторе. Излишек топлива по «обратке» поступает назад в бак.

Принцип работы регулятора давления топлива

Устройство представляет собой мембранный предохранительный клапан, на котором с одной стороны давит давление топлива, а с дру­гой – пружина регулятора, а также поток воздуха во впу­скном коллекторе. Иногда, после того как вы заглушили двигатель, клапан не срабатывает, в результате чего излишки топлива не возвращаются в бак. Вместе с этим возрастает давление в топливной системе, иногда до 3 или даже 5 кг/кв. см (норма – 2 кг/кв. см). В итоге, из-за увеличения давления в топливной системе увеличивается расход топлива, и форсунки просто переливают лишнее топливо, которое выдавливает чрезмерное давление.

В идеале регулятор давления топлива должен контролировать и поддерживать давление в системе после остановки двигателя. Однако постоянные нагрузки приводят к износу клапана, и для того чтобы произвести повторный запуск двигателя приходится подолгу крутить стартером до тех пор, пока не образуется требуемое давление.

Случается и другая ситуация, когда клапан не работает и не создает требуемого давления, в результате нарушается циркуляция топлива, которое подается не под давлением, а идет самотеком, в итоге на повышенных оборотах возникнет острый дефицит топлива, снизится мощность и ухудшится динамика.

Неисправности РДТ и признаки выхода из строя

• Клапан не держит давление. Причина может заключаться в ослаблении или износе пружины, из-за чего давление попросту отсутствует. В данном случае из-за дефицита давления возникнет нехватка топлива, снизится мощность, ухудшится динамика.
• Затрудненное движение топлива в системе. Эта неисправность приведет к проблемам с запуском.
• Закупорка (подклинивание) РДТ. В результате возникнет неравномерное и несвоевременное изменение давления. Во время движения это означает появление проблем с разгоном, чревато потерей динамики, и рывкам во время движения. Также подклинивание клапана может проявляться в виде нестабильной работы на холостых, машина может заглохнуть при полном баке.
• Двигатель теряет мощность, снижается приемистость.
• Увеличенный расход топлива. Это, как правило, происходит из-за чрезмерного давления в топливной системе.

Как проверить регулятор давления топлива?

1. Принцип практически тот же, что и при проверке давления в топливной рампе. Необходимо выкрутить пробку штуцера, которая контролирует давление топлива.
2. Произвести осмотр уплотнительного кольца, в случае его повреждения, кольцо необходимо поменять.
3. Далее следует выкрутить из штуцера золотник.
4. Используя манометр, произвести замер давления в РДТ во время работы двигателя.
5. Сопоставить полученные цифры с теми, которые указал производитель.

В случае подтверждения предположения о неисправности РДТ произведите его замену, стоит деталь недорого, а сама замена не отнимет у вас много времени и сил.
