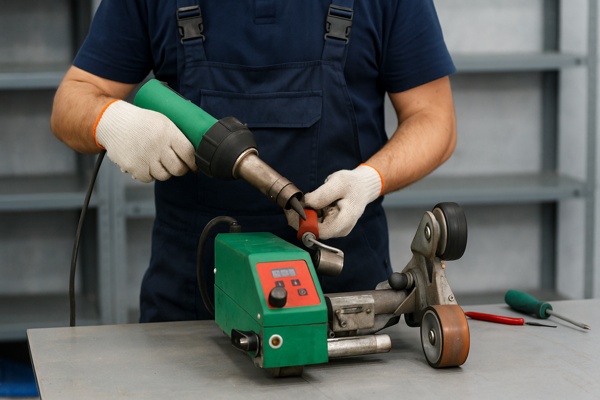

Сварочное оборудование для кровли — критический инструмент в устройстве и ремонте плоских крыш. От его исправности и корректной настройки зависят герметичность швов, стойкость узлов к ветровым нагрузкам и срок службы гидроизоляционных мембран. В отличие от «обычной» строительной техники, кровельные сварочные аппараты работают в условиях пыли, влаги, перепадов температур и ветровых порывов; часто питаются от генераторов и длинных удлинителей, что накладывает дополнительные требования к электрике и контролю качества. Поэтому ремонт и сервис таких аппаратов — это не только замена нагревательного элемента, а системная работа: от проверки питающей сети до калибровки температуры, скорости и прижима с документированием результатов испытаний швов.
Ниже приведено подробное, сугубо информационное руководство. В нём разобраны устройство и типы кровельных сварочных аппаратов, признаки и причины неисправностей, алгоритмы диагностики, этапы ремонта сварочных аппаратов кровли, регламенты обслуживания, контроль качества швов и требования безопасности. Текст предназначен для мастеров-кровельщиков, прорабов, снабженцев и инженеров сервисных служб.
1. ТИПЫ КРОВЕЛЬНЫХ СВАРОЧНЫХ АППАРАТОВ И ОБЛАСТИ ПРИМЕНЕНИЯ
1.1. Автоматические горячевоздушные аппараты
Это самоходные агрегаты с приводом, которые выполняют продольные швы на ПВХ/ТПО мембранах. Узлы: турбина (нагнетатель), нагревательный блок (ТЭН), сопло/насадка, ролики прижима, привод колёс, электронный контроллер температуры и скорости. Применяются на больших площадях для основного шва и парапетных зон (с адаптерами).
1.2. Аппараты с горячим клином (hot wedge)
Вместо нагретого воздуха используют металлический клин, разогреваемый изнутри. Преимущества — меньшая чувствительность к ветру, стабильность теплопередачи, высокая скорость. Типичные задачи — длинные продольные швы на открытых участках крыши.
1.3. Ручные горячевоздушные фены и мини-автоматы
Используются для примыканий, обхода воронок, углов, деталей с малым радиусом, ремонтных врезок. К рукояти часто подключается внешний ролик прижима; для контроля применяют пирометр и эталонные режимные карты.
1.4. Аппараты для битумно-полимерных материалов
Сюда относят газовые горелки и инфракрасные/воздушные нагреватели для наплавляемых рулонных материалов. Настройка и сервис фокусируются на газовой арматуре, форсунках, шлангах, редукторах, системах розжига и экранировании пламени.
1.5. Индукционные/горячеконтактные аппараты (спецзадачи)
Встречаются реже, используются для локальных креплений и специфических мембранных материалов. Требуют точной калибровки и регулярной поверки температуры.
2. КОНСТРУКЦИЯ И КЛЮЧЕВЫЕ УЗЛЫ, ВЛИЯЮЩИЕ НА КАЧЕСТВО ШВА
2.1. Нагревательная система
Нагреватель (ТЭН или клин), термопара/терморезистор для обратной связи, контроллер с PID-регулированием. Стабильность нагрева определяет равномерность провара кромок.
2.2. Подача воздуха/контакт с материалом
Для горячего воздуха — турбина/компрессор и сопло; для клина — чистота и ровность поверхностей клина. Любой «голосок» пыли или окалины ухудшает передачу тепла и вызывает «каналы» в шве.
2.3. Привод и прижим
Колёса, ролики, пружины и эксцентрики, создающие стабильное усилие. Недостаточный прижим даёт «холодный» шов, чрезмерный — выдавливание расплава и уменьшение толщины.
2.4. Электроника и питание
Силовые ключи, реле, платы управления, датчики защиты. При питании от генератора критична стабильность напряжения и частоты; просадки вызывают «плавающую» температуру.
2.5. Механика корпуса
Геометрия рам, параллельность роликов, чистота направляющих. Даже небольшой перекос ведёт к «плавающей» ширине шва и «змейке».
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ И ИХ ВЛИЯНИЕ НА НАДЁЖНОСТЬ
3.1. Ветер и температура
Порывы уносят тепловой поток; на сильном ветру автоматические «воздушники» уступают клиновым. При отрицательных температурах возрастает потребность в подогреве зоны шва и в «длинной» прогревочной полке.
3.2. Влажность и конденсат
Вода на кромке ведёт к паровым каналам и снижению адгезии. В сырую погоду добавляют технологические паузы и усиливают подготовку кромок.
3.3. Питание от генератора
Необходим запас по мощности (как правило, 2–3× от суммарной потребляемой), качественные удлинители с большим сечением, защита от просадок и пикиров.
3.4. Пыль и абразив
Цементная пыль и песок абразивно изнашивают ролики и подшипники, попадают на клин/сопло. Регулярная очистка продлевает ресурс в разы.
4. ПРИЗНАКИ НЕИСПРАВНОСТЕЙ И ПЕРВИЧНАЯ ДИАГНОСТИКА
4.1. Косвенные признаки по качеству шва
Лёгкий ручной отрыв — «холодный» шов (нехватка тепла/прижима/скорости завышена). Подгар/потемнение, пузырение — перегрев или загрязнение зоны. Неровная «змейка» — проблемы с приводом/направлением.
4.2. Поведение аппарата
«Плавает» температура на дисплее, вентилятор гудит, но поток слабый, аппарат самопроизвольно останавливается, не держит скорость — это маркеры для локализации по узлам: нагрев, воздух, привод, электроника.
4.3. Быстрые проверки
— Сеть/генератор: измерить напряжение под нагрузкой;
— Удлинитель: сечение и целостность;
— Фильтр воздуха/решётки: чистота;
— Насадка/клин: остатки ПВХ/ТПО, нагар;
— Ролики: повреждения, биение;
— Датчики: целостность проводов и разъёмов.
5. ТИПОВЫЕ НЕИСПРАВНОСТИ ПО УЗЛАМ И РЕШЕНИЯ
5.1. Нагреватель и датчик температуры
• Обрыв ТЭНа; • деградация спирали; • перегорание из-за просадок/перенапряжений; • нарушение контакта термопары; • «уехала» калибровка.
Ремонт: замена нагревателя, восстановление/калибровка датчика, проверка силовой части, термоизоляции и контактных клемм, обновление термопаст/прокладок.
5.2. Турбина/компрессор горячего воздуха
• Износ щёток/подшипников (в коллекторных двигателях); • падение оборотов; • загрязнение крыльчатки; • подсос воздуха через трещины корпуса/патрубков.
Ремонт: чистка, замена щёток/подшипников, проверка вентиляции, тест расхода (анемометр), герметизация.
5.3. Клин и механизм контакта
• Накипевший полимер/окалина; • деформация поверхности клина; • износ осей и втулок, перекос; • нарушение прижима.
Ремонт: аккуратная механическая очистка и полировка, восстановление параллельности, замена втулок, пружин/эксцентриков, настройка усилия.
5.4. Привод и скорость
• Проскальзывание колёс; • износ шин; • сбой энкодера/датчика скорости; • неравномерный ход редуктора.
Ремонт: замена шин/цепей/редуктора, калибровка скорости, выравнивание траектории.
5.5. Электроника
• Выход из строя силовых ключей; • окисление разъёмов; • сбои прошивки; • датчики защиты (перегрев/наклон).
Ремонт: диагностика платы, замена компонентов, восстановление дорожек, обновление ПО (если предусмотрено), проверка заземления.
5.6. Механика корпуса и направляющих
• Разболтанность рам; • люфты; • погнутые кронштейны; • «ведёт» ось ролика.
Ремонт: дефектация геометрии, правка, замена изношенных втулок/ось, выверка шаблонами, фиксация винтов с резьбовым герметиком.
6. АЛГОРИТМ ДЕТАЛЬНОЙ ДИАГНОСТИКИ (ПОШАГОВО)
Шаг 1. Безопасность и подготовка
Отключить питание, дать аппарату остыть. Зафиксировать жалобу, условия (ветер/температура), используемые удлинители и генератор. Снять фото перед разборкой.
Шаг 2. Электрика и питание
Замер напряжения/частоты на входе, проверка сетевого шнура, вилки, предохранителей. При генераторе — проверка его мощности, стабилизации, заземления.
Шаг 3. Внешняя очистка
Удалить пыль и полимер с клина/сопла, отмыть воздухозаборники, продуть турбину сухим воздухом с фильтрацией.
Шаг 4. Контроль нагрева
Запустить, наблюдать разгон температуры: скорость набора, стабилизация, «пила». Переключить на несколько установок, оценить реакцию PID (не должно быть значительного перерегулирования).
Шаг 5. Контроль воздушного потока/контакта
Анемометрия (если доступна), прослушивание подшипников, отсутствие вибрации на корпусе. Для клина — тепловизор/пирометр на поверхности при штатном режиме.
Шаг 6. Привод и геометрия
Проверка параллельности роликов, биения, высоты носика, давления прижима. Тест на контрольной полосе мембраны: траектория и равномерность шва.
Шаг 7. Электроника
Осмотр платы: следы перегрева, «холодные» пайки, окислы. Проверка датчиков (термопара, энкодер), силовых элементов, обновление прошивки при наличии.
Шаг 8. Итоговая дефектация и смета
Список запчастей, трудоёмкость, сроки. Важно сразу оговорить риск дополнительных находок после полной разборки.
7. ТЕХНОЛОГИЯ РЕМОНТА И СБОРКИ
7.1. Разборка
Пониженная температура — меньше риск повредить пластиковые чулки и панель. Разъёмы отсоединять без усилия, фиксируя защёлки. Мелкие элементы складировать в подписанные лотки.
7.2. Замена нагревателя/термопары
Новый ТЭН устанавливать с соблюдением посадки; контактные поверхности очищать и при необходимости использовать рекомендованную термопасту. Проложить термопару так, чтобы исключить «подсвет» от воздушного потока.
7.3. Ремонт турбины
Чистка, правка крыльчатки, замена щёток/подшипников, смазка по регламенту. Контроль токопотребления и оборотов в безнагрузочном режиме.
7.4. Восстановление клина/сопла
Механическая очистка без агрессивных абразивов; полировка до гладкого состояния. Проверка параллельности контактных плоскостей шаблоном.
7.5. Привод и ролики
Замена шин, подшипников, натяжителей. Регулировка давления прижима до значения, указанного в техкарте на материал.
7.6. Плата управления
Диагностика, замена силовых элементов, релоукачивание разъёмов, восстановление пайки, тест под нагрузкой через ЛАТР/стабилизатор.
7.7. Сборка и выверка
Протяжка резьбовых соединений с фиксаторами, выравнивание направляющих, проверка свободного хода. Фиксировать моменты затяжки для ответственных узлов.
8. ИСПЫТАНИЯ ПОСЛЕ РЕМОНТА И НАСТРОЙКА РЕЖИМОВ
8.1. Калибровка температуры
Сопоставить температуру на дисплее с пирометром/термопарой-эталоном на выходе сопла/клина. Допустимый разлёт — согласно паспорту (как правило, ±5–10 °C).
8.2. Настройка скорости и прижима
Используется тест-полоса из той же мембраны. Подбор параметров до получения стабильного шва без подгора или недогрева. Записать итоговые параметры.
8.3. Механические испытания шва
«Peel test» (отрыв) и «shear test» (срез) на контрольных купонах. Визуальный осмотр: однородность, отсутствие каналов, «усы» излишнего расплава, одинаковая ширина.
8.4. Электробезопасность
Проверка сопротивления изоляции, целостности заземления, утечек тока, работы защит. При питании от генератора — тест пуска/остановки под нагрузкой.
8.5. Документирование
Протокол испытаний: серийный номер аппарата, дата, параметры сварки, результаты механических тестов, измеренные температуры/скорости, список заменённых деталей, рекомендации по эксплуатации.
9. РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
9.1. Ежесменное ТО
• Очистка сопла/клина и воздухозаборников; • визуальный осмотр роликов и шин; • контроль кабеля и вилки; • проверка удлинителей (нагрев/подгорание).
9.2. Еженедельное ТО
• Продувка турбины и корпуса; • проверка крепежа рам, параллельности роликов; • тест стабильности температуры на двух-трёх режимах.
9.3. Ежемесячное ТО
• Контроль щёток (если есть), подшипников и люфтов; • калибровка температуры (по эталону); • проверка энкодера/датчика скорости; • замер токопотребления под нагрузкой.
9.4. Сезонное обслуживание
• Полная очистка, ревизия проводки, замена уставших шлангов и теплоизоляторов; • профилактическая замена ТЭНа на аппаратах с высокой наработкой; • обновление режимных карт под «зиму/лето».
10. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА
• Работы вести в СИЗ: перчатки, очки, одежда из негорючих материалов.
• Не оставлять аппарат без присмотра во включенном состоянии; после остановки — выдерживать охлаждение.
• Исключить работу рядом с открытым пламенем и ЛВЖ.
• При газовых горелках: герметичность магистралей, исправная вентиляция, правильные редукторы под баллоны, фиксация шлангов.
• Электробезопасность: только исправные удлинители нужного сечения, обязательное заземление, защита от дождя, установка УЗО и стабилизаторов при работе от нестабильной сети.
• При отрицательных температурах — организовать тёплый пост, хранить аппараты в тёплом шатре, чтобы избежать теплового шока элементов.
11. ПРИЧИНЫ ПОВТОРНЫХ ОТКАЗОВ И КАК ИХ ИСКЛЮЧИТЬ
• Некорректное питание от генератора → выбрать генератор с запасом по мощности и правильным типом регулирования, применять короткие удлинители большого сечения.
• Загрязнение рабочей зоны → обязательная ежедневная очистка клина/сопла и роликов.
• Отсутствие калибровок → ввести журнал ТО с отметками о проверке температуры и скорости.
• Неправильная транспортировка → жёсткие кейсы, фиксация клина, защита датчиков и роликов.
• Эксплуатация вне режимов мембраны → использовать режимные карты производителя материала.
12. ЭКОНОМИКА РЕМОНТА: КОГДА ВОССТАНАВЛИВАТЬ, А КОГДА МЕНЯТЬ
Рационально ремонтировать:
• замена ТЭНа, термопары, роликов, шин, щёток, подшипников, энкодера;
• восстановление клина/сопла, очистка, регулировка прижима;
• ремонт платы с локальными повреждениями.
Пограничные случаи:
• массовые повреждения электроники после сильного перенапряжения;
• деформация рамы с нарушением геометрии, трещины литых узлов;
• дефицит оригинальных запчастей на редкую модель.
Критерии: стоимость деталей и работ, простои объекта, доступность запчастей и гарантий, остаточный ресурс корпуса и механики.
13. ЧЕК-ЛИСТ РУКОВОДИТЕЛЮ РАБОТ ПЕРЕД ВЫХОДОМ НА КРЫШУ
-
Питание: генератор, стабилизатор, удлинители, УЗО — проверены.
-
Аппарат: чистый клин/сопло, калибровка температуры, исправные ролики.
-
Режимные карты: под конкретную мембрану и погоду.
-
Испытания: выполнены пробные швы и «peel test».
-
Инструмент: пирометр, запасные ТЭНы/насадки, ролики, щётки, предохранители.
-
СИЗ и ограждения: комплект и план безопасного доступа.
-
Журнал ТО: актуальные отметки и перечень параметров.
14. КОНТРОЛЬ КАЧЕСТВА ШВОВ НА ОБЪЕКТЕ
• Визуальный контроль: ровная кромка, отсутствие каналов и перегрева, равномерная ширина.
• Механические испытания: отрыв/срез на контрольных купонах из «той же партии».
• Тепловой контроль: пирометрия зоны сразу после сварки (для стабильности).
• Документация: паспортная карта шва (температура/скорость/прижим), погодные условия, оператор, аппарат/серийный номер, результаты тестов.
15. ХРАНЕНИЕ, ТРАНСПОРТИРОВКА, КОНСЕРВАЦИЯ
• После смены — удалять загрязнения и дать остыть; хранить в сухом, тёплом помещении.
• Транспортировать в кейсах с жёсткими вставками; защищать сопла/клин чехлами.
• На длительное хранение — ослабить прижимные пружины, смазать подшипники (если предусмотрено), упаковать в влагопоглощающие пакеты.
16. ОТВЕТЫ НА ЧАСТЫЕ ВОПРОСЫ
— Почему при той же температуре шов стал «холодным»?
Изменились условия: ветер/температура основания/другая партия мембраны. Нужна коррекция скорости и прижима; проверьте питание и чистоту клина/сопла.
— Как понять, что проседает питание?
Температура «гуляет», нагрев идёт медленно, турбина «плавает», кабели тёплые. Измерьте напряжение под нагрузкой на конце удлинителя.
— Можно ли чистить клин абразивом?
Грубые абразивы оставляют риски и меняют теплопередачу. Используйте рекомендованные скребки/пасты, мягкую полировку.
— Когда менять ТЭН профилактически?
При высокой наработке и работах в мороз — до сезона или при первых признаках ухудшения разгона температуры.
— Что важнее — температура или скорость?
Оба параметра равнозначны; цель — баланс: достаточный расплав и своевременный прижим. Всегда подтверждайте настройку контрольным тестом.
17. ПРИМЕР СЕРВИСНОЙ ИНФРАСТРУКТУРЫ В КАЗАНИ (ИНФОРМАЦИОННО)
В Казани действуют сервисные центры, выполняющие диагностику, обслуживание и ремонт строительной техники, включая кровельные сварочные аппараты, ручные фены и мини-автоматы. Для читателей, которым удобен местный сервис, приводим ориентировочные контакты:
ул. Юлиуса Фучика 52а
Тел.: +7 (909) 309-90-46
Режим: Пн–Вс 9.00–20.00; Сб–Вс 9.00–17.00
ул. Пр. Ямашева 54 к 1
Тел.: +7 (909) 309-90-46
Ежедневно, Пн–Вс 9.00–20.00
ул. Беломорская 6
Тел.: +7 (909) 309-90-46
Ежедневно, Пн–Вс 9.00–20.00
Связь по общим вопросам: +7 (909) 309-90-46
Почта: 2454699@mail.ru
Ежедневно: 9.00–20.00
Контакты приведены как ориентир для пользователей в Казани. Выбор конкретного исполнителя и согласование условий ремонта остаются на усмотрение владельца оборудования.
ЗАКЛЮЧЕНИЕ
Ремонт сварочных аппаратов кровли — это комплекс мероприятий, включающий диагностику электроники, нагрева и привода, восстановление механики и геометрии, калибровку рабочих параметров и обязательные испытания контрольных швов. Надёжность и долговечность оборудования определяются качеством питания, чистотой и регулярностью обслуживания, корректной настройкой под материал и погоду, а также дисциплиной документирования результатов. Выстраивая предиктивное обслуживание, фиксируя параметры в журнале ТО и проводя калибровки по эталонам, можно существенно снизить риск аварийных отказов и обеспечить стабильное качество кровельных работ в любые сезоны.
