Ваз 2107 замена подшипника полуоси

Замена полуоси или её подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Полуось входит в зацепление с шестерёнками в редукторе, благодаря этому, когда карданный вал прокручивается, в редукторе шестерёнки тоже начинают движение, и автомобиль начинает ехать. Но полуось, как и любая другая деталь, имеет свой срок службы, особенно сильно полуоси изнашиваются, когда испытывают сильную нагрузку: когда резко входишь в повороты, например, когда пускаешь в занос задний мост и т. п. Поэтому берегите полуоси: едите на автомобиле аккуратно, не совершайте резких маневров – тогда они проживут долгую жизнь. Сильно изношенные полуоси могут стать причиной вылета одного из задних колёс автомобиля (см. фото ниже), предусматривайте это.

Примечание!
Чтобы произвести замену полуоси или же её подшипника, вам потребуется следующее: гаечные ключи, домкрат, ключ для отворачивания болтов, которые крепят колесо, и разного рода другие ключи (вороток с накидными головками и т. д.). Эти инструменты нужны, чтобы снять полуось с автомобиля; для замены подшипника понадобится также болгарка, тиски, новый подшипник, новое стопорное кольцо и паяльная лампа!

Краткое содержание:

Где находятся полуоси у автомобиля?

Задний мост – выражение понятное большинству автолюбителей, для уточнения скажем: это единое целое, включающее в себя редуктор, полуоси и их корпус (см. фото ниже). Стрелкой на фото указана полуось, которая идёт от редуктора заднего моста и на которую надевается заднее колёсо автомобиля.

Когда нужно менять полуоси?

Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.

Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать). Больше подробностей об этом смотрите в ролике ниже:

Как заменить задние полуоси или их подшипники на ВАЗ 2101-ВАЗ 2107?

Примечание!
Вообще, лучше не менять подшипник отдельно, а покупать новую полуось в сборе с ним. Вы можете запрессовать подшипник неудачно: проедете несколько километров, и он вылетит из посадочного места, а колесо отлетит от автомобиля. Если вы уверены, что сделаете всё правильно: хорошо посадите подшипник на место и через некоторое время проверите, все ли в порядке, – меняйте подшипник отдельно. Если следить за ним, можно быть уверенным, что с полуосью при езде ничего критичного не случится. А после 2000 км можно вообще будет забыть о нём, так как, если за это время ничего не случилось, уже понятно, что подшипник нормально сел на своё место и все работает!

В самом начале операции нужно снять нужную полуось или обе сразу. Даже если вы будете менять не их, а только подшипники на них, полуоси всё равно нуждаются в снятии их с автомобиля. Подробно о процессе снятия полуоси с автомобиля читайте в статье «Замена сальников полуосей на классике».

Примечание!
Когда полуось будет снята, нужно проверить, нуждается ли она в замене. Первым делом проверяется резьба и шлицевая часть на полуоси. Где это всё на ней находится, мы уже упоминали и даже показывали на картинке чуть выше. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо (как показано красными стрелочками на фото ниже), двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет закрутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены. Теперь стопорное кольцо (указано синей стрелкой), благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

Когда полуось будет снята с автомобиля, зажимайте её в тиски, надевайте специальный костюм, который используется для работы с болгаркой (он защищает тело и глаза от попадания горящей стружки), и приступайте к спиливанию стопорного кольца. Во время спиливания не повредите саму полуось, чтобы не пришлось её потом заменять. Как только закончите, сбейте подшипник молотком и какой-нибудь наставкой (например, зубилом) – снятие старого подшипника завершено. Далее берите в руки новый, при необходимости заложите в него больше смазки: для этого подденьте при помощи маленькой отвёртки защитный чехол роликов подшипника (указана стрелкой на маленьком фото), набейте туда смазки, с другой стороны проделайте ту же операцию. После ставьте подшипник на полуось. Подшипник должен садиться неохотно, чтобы он встал на своё посадочное место, его придётся забивать при помощи разводного или гаечного ключа (см. большое фото). Если этого не происходит и подшипник садится на полуось очень легко, то либо вы подобрали подшипник не тех размеров, либо полуось уже изношена и нуждается в замене. Ездить так нельзя, потому что полуось сразу же вылетит, будьте внимательнее с этим.

Остаётся стопорное кольцо, с ним придется повозиться больше всего. Берите паяльную лампу, ставьте стопорное кольцо туда, фиксируйте его и начинайте греть. Будьте внимательны, потому что если стопорное кольцо не нагреется до нужных температур, оно сядет не до конца, его придётся срезать и ставить заново. Нагрев, пассатижами или ещё чем-нибудь зацепите кольцо и надевайте на полуось. Оно должно будет упасть и упереться в подшипник (см. маленькое фото ниже). Далее берите разводной ключ (или гаечный) и, как и с подшипником, утапливайте стопорное кольцо вниз, пока оно не остынет. Только после этого операцию можно считать завершённой и устанавливать полуось в обратной последовательности. Перед установкой дайте стопорному кольцу остыть, не торопитесь, иначе оно может слезть со своего посадочного места и всю операцию придётся повторять с самого начала.

Дополнительный видео-ролик:

Увидеть процесс установки подшипников и стопорных колец на полуось более подробно Вы можете в одном из роликов ниже. Там же рассказывается, как понять, что подшипник пришёл в негодность или стопорное кольцо слезло со своего посадочного места.

Замена подшипника на полуоси ВАЗ 2107

Ремонт и обслуживание

Проблема, о которой пойдёт речь сегодня, довольно распространена на автомобилях ВАЗ 2107. Это выход из строя подшипника полуоси. Замена его в автосервисе стоит весьма недёшево, а между тем провести эту процедуру возможно и своими руками. О том, как сделать это правильно, мы и поговорим в данной статье.

Назначение подшипника задней полуоси

Полуось — важнейшая часть ведущего (в данном случае — заднего) моста автомобиля ВАЗ 2107. Сама полуось выходит из строя редко, а вот подшипник, в котором она крепится, является слабым местом этой конструкции. Назначение детали простое: обеспечивать плавное и равномерное вращение полуоси в заднем мосту во время движения автомобиля. Находится эта деталь внутри моста, сразу за тормозным барабаном. Чтобы её увидеть и поменять, придётся извлечь полуось, снять с неё барабан и тормозные колодки. Добраться до подшипника иным способом невозможно.

Подшипник полуоси автомобиля ВАЗ 2107 со стопорным кольцом

Признаки неисправности на ВАЗ 2107

Если выходит из строя сам подшипник или разбивается его посадочное место, автовладелец обязательно это заметит. Перечислим ряд главных признаков выхода из строя этой детали:

Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).

Причиной разрушения детали может быть как усталость металла, которая возникает из-за очень длительных циклических нагрузок на эту деталь, так и качество отечественных дорог, езда по которым зачастую сопряжена с ударами и иными механическими повреждениями, приходящимися на задний мост.

Инструменты, необходимые для замены

Комплект торцовых ключей с воротком.
Молоток.
Отвёртка с плоским жалом (средних размеров).
Зубило.
Болгарка.
Новый подшипник полуоси ВАЗ 2107 со стопорным кольцом к нему.

Последовательность действий

Автомобиль поддомкрачивается, с помощью торцовых ключей снимается колесо, за которым находится изношенный подшипник.
Снимается тормозной диск и колодки.
Теперь необходимо открутить саму полуось торцовым ключом на 17.

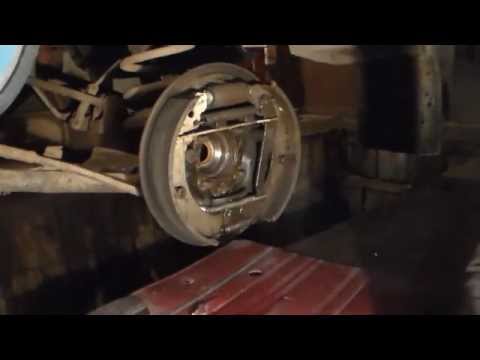

Видео: Как поменять своими руками

Важные моменты

Срезать старый подшипник болгаркой нужно крайне осторожно, чтобы не задеть саму полуось. Лучше всего срезать болгаркой только внешнее кольцо подшипника и сепаратор. На внутреннем кольце следует сделать лишь несколько небольших пропилов (не сквозных). Затем в эти пропилы можно вставить зубило и несколькими аккуратными и точными ударами расколоть внутреннее кольцо подшипника, не задевая полуось.

Замена подшипника — задача хоть и трудная, но выполнимая. Главное здесь — избежать повреждения полуоси при срезании подшипника и перекосов при установке новой детали. Кроме того, следует учитывать хрупкость колец подшипника и орудовать молотком крайне осторожно. В остальном же процедура вполне по силам даже начинающему автолюбителю, который, проведя её своими руками, сможет сэкономить значительную сумму.

Замена подшипника полуоси Ваз 2107

Довольно частой неисправностью на Ваз 2107 считается отказ подшипника на полуоси. Это серьезная неприятность, способная повлечь за собой нехорошие последствия. Признаком данного заболевания можно считать люфт в полуоси вертикального и горизонтального характера. Колесо вращается туговато, с заеданиями. При езде такую неисправность можно выявить по тем признакам, что в момент притормаживания педаль начинает «плавать», отдавая толчками в ногу. Это значит, что полуось разболталась, промежуток между колодками тормозов и барабаном изменился. Дополнительными признаками можно считать доносящийся скрежет или притормаживание одной из сторон.

Содержание:

Назначение

Полуось считается одним из важных элементов ведущего моста «семерки». Она утрачивает работоспособность не очень часто, зато подшипник, где она закреплена, представляет собой проблемный участок всей системы.

Назначение элемента несложное. С его помощью полуось вращается плавно, когда машина едет. Располагается данная деталь непосредственно за барабаном системы тормозов. Замена подшипника полуоси Ваз 2107 возможна будет только в том случае, когда снимется полуось, демонтируется барабан с колодками тормозов. Второго варианта нет.

Признаки поломки

Отказ подшипника либо поломку его посадочного места владелец машины ощутит однозначно по определенным признакам:

при движении задний мост начинает издавать низковатый гул, через определенное временной интервал переходящий в громкое скрипение. От быстроты езды будет зависеть степень шума;
может возникнуть люфт. Убедиться в его наличии несложно – поддомкрачивается колесо и дергается руками вперед-назад;
выпадающие шарики свидетельствуют о том, что полностью разрушен сепаратор;
мост, находящийся сзади, может заклиниться. Ведущая колесная база прекратит крутиться. Это возможно даже во время движения.

Подобные разрушения могут случиться по причине усталости металла, возникающей от долгих нагрузок, качественного состояния дорог.

Необходимые для ремонта инструменты

Чтобы выполнить работу своими силами, следует иметь под руками:

набор торцовых ключей и вороток;
молоток;
плоскую отвертку среднего размера;
зубило;
болгарку;
подшипник и запорное кольцо к нему.

Порядок проведения работ, видеоурок

Транспортное средство следует поддомкратить, торцовым ключом снять колесо, которое перекрывает доступ к вышедшему из строя подшипнику. После этого демонтируется диск. Взяв ключ на семнадцать, откручиваем полуось.

Для ее извлечения из посадочного гнезда рекомендуется воспользоваться воротком. Его вставляют возле цилиндра и полуоси, используют, словно рычаг, выталкивая ось.
Настала очередь подшипника, который необходимо демонтировать. Частенько случается, что он крепко приварен, в данном случае придется резать болгаркой. Выполнять такую работу следует аккуратно, закрепив деталь тисками.

Демонтировав отказавший подшипник, следует протереть ось тряпкой. После этого надевается другая запчасть, фиксируются запорное кольцо и подшипник. Воспользовавшись плоской отверткой, извлекают изношенный сальник.

Это можно выполнить универсальным ударным съемником либо пассатижами переставного типа:

На освободившееся место вставляется рабочий сальник. Полуось монтируется, выполняется полная сборка узлового участка.
Разрезая при помощи болгарки подшипник, рекомендуется работать аккуратно, чтобы не нанести повреждений полуоси. Будет лучше, если срежутся лишь внешнее кольцо и сепараторная часть. По кольцу, расположенному внутри, устраивается несколько надпилов. Теперь в них будет удобно установить зубило и выверенными ударами разбить кольцо.

Приобретенный для ремонта подшипник при надевании потребует определенных стараний. Проще говоря, его придется подбивать. Но при этом не стоит работать одним молотком, чтобы избежать перекосов. Рекомендуется найти кусок трубы, подходящий по диаметру.
Задача по смене подшипника сложная, но выполнимая своими руками. Главное условие – не повредить полуось и избежать перекоса при монтаже новой детали.

Ваз 2107 замена подшипника полуоси

Как снять полуось, замена сальника, размер, чертеж, инструкции с фото и видео

Подшипник полуоси ВАЗ 2107 считается довольно надёжным узлом и обычно выходит из строя, лишь полностью израсходовав свой ресурс. При обнаружении неисправности подшипник сразу же меняется на новый. Дальнейшая эксплуатация авто с неисправным подшипником может привести к печальным для автовладельца последствиям.

Инструменты и приспособления, необходимые для замены подшипника полуоси торцевые ключи с воротком (комплект);

плоская отвертка средних размеров;
домкрат;
баллонный ключ;
пассатижи;
вороток;
зубило;
молоток;
тиски;
“болгарка”
обрезок трубы с внутренним диаметром, подходящим к диаметру полуоси.

Также понадобится новый сальник и подшипник полуоси ВАЗ 2107.

Что такое полуоси, зачем они нужны и как устроены

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Диагностика полуоси

Когда полуось будет снята, нужно проверить, нуждается ли она в замене.

Первым делом проверяется резьба и шлицевая часть на полуоси. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо, двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет крутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены.

Теперь стопорное кольцо, благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

Таблица: основные технические характеристики подшипника полуоси ВАЗ 2107

Наименование позиции	Показатели
Тип	Шариковый, однорядный
Направление нагрузок	Радиальное, двухстороннее
Диаметр наружный, мм	72
Диаметр внутренний, мм	30
Ширина, мм	19
Грузоподъёмность динамическая, Н	28100
Грузоподъёмность статическая, Н	14600
Вес, г	350

Выбор подшипника для замены

Подшипник на ваз – цельное изделие и ремонту в случае полного износа не подлежит. Даже если попытаться смазать его, то его все равно надолго не хватит. В процессе эксплуатации автомобиля он разрушится.

Так как подшипники российского производства полностью соответствуют нормативной документации и изготавливаются по ГОСТ, то предпочтение при покупке следует отдавать именно им. Российские подшипники в полной мере предназначены для движения автомобиля по российским дорогам, поэтому и ресурс их износа будет более оптимальным для владельца.

Опытные автолюбители советуют менять сразу лба подшипника, так как у них примерно одинаковый ресурс пробега и если один вышел из строя, то скорее всего через несколько дней выйдет из строя и второй.

Демонтаж старого подшипника

Чтобы поменять старый подшипник на новый, нужно его снять с полуоси. Как это сделать? Берут зубило и молоток, с помощью которых удаляется запорное кольцо. Манипуляции проводят на наковальне, так легче создать жесткость удара. Если таким образом удалить запорник не удалось, можно аккуратно срезать его часть диском с помощью шлифмашины. Полуось размещают на наковальне таким образом, чтобы ее фланец не касался стальной поверхности.

Извлекают непригодный подшипник с помощью зубила и молотка. Для начала сбивают обойму, выбивают сепаратор и извлекают втулку. Если сделать это не удается, придется срезать все болгаркой. Перед монтажом новой детали нужно тщательно очистить «операционное поле» от остатков грязи, пыли и пр. Следует проверить, чтобы посадочная площадка не имела деформаций или повреждений.

Немного советов от опытных автомобилистов

Очень часто сталкиваются с тем обстоятельством, что тормозной барабан не удается снять никакими усилиями. Есть способ, как его демонтировать, но он немного опасный и требует особой осторожности и внимания.

Убедитесь, что авто надежно обездвижено и зафиксировано.
Выжмите педаль сцепления и включите 2-ю передачу.
Заведите двигатель, аккуратно подгазовывая некоторое время.
Периодически надавливайте педаль тормоза.
Инерционная сила должна вызвать сдвиг барабана с места, что облегчит его снятие.

Для защиты глаз накрывайте демонтируемый подшипник подсобным материалом, таким как ветошь, мягкие тряпки и т. д. Либо надевайте специальные защитные очки.

При нагревании запорной втулки заверните подшипник в ветошь или тряпку. Эта манипуляция поможет избежать перегрева, который может спровоцировать утечку смазки детали.

Параллельно с заменой подшипника автолюбитель способен совершить инспекцию некоторых важных узлов машины: тормозные колодки и цилиндры, полуось и др.

Видео: Как поменять своими руками

Как производится замена подшипника полуоси ВАЗ-2107

Каждый владелец так называемых классических автомобилей, к примеру, ВАЗ-2107 прекрасно понимает, что составной частью ведущего моста машины является именно полуось, а основным ее элементом выступает автомобильный подшипник, который рано или поздно выходит из строя, поэтому его приходится менять. Так как замена подшипника полуоси, вышедшего из строя, в модели ВАЗ-2107 осуществляется довольно просто, такую операцию способен сделать каждый автовладелец, если, конечно, в процессе будет придерживаться рекомендаций от профессионалов своего дела.

По каким признакам можно понять, что подшипник требует замены

Так как машины эксплуатируются по неровным автомобильным дорогам, то на подшипник возлагаются дополнительные и постоянные нагрузки, что и приводит к быстрому износу данного элемента. Если на подшипник задней полуоси ВАЗ-2107 не будет уменьшаться нагрузка, он может выйти из строя в любой, даже самый неподходящий момент. Не допустить такой ситуации можно лишь в том случае, если своевременно обнаружить первые признаки неисправности:

при эксплуатации машины будет проявляться звук извне, который усиливается при ускорении автомобиля;
при запуске двигателя подшипник откажется вращаться или начнет подклинивать;
при визуальном осмотре обнаруживается деформация этого элемента.

Иногда можно решить вышеперечисленные задачи путем замены самого подшипника, а в некоторых случаях неисправность можно будет решить после замены всей полуоси.

Что потребуется в ходе работы

Как говорилось ранее, заменить вышедший из строя подшипник можно самостоятельно, причем выполнять такую работу можно как в гараже, так и просто на улице, установив ВАЗ-2107 на ровную поверхность и подложив упор под передние колеса машины.

Перед работой нужно подготовить самые необходимые инструменты и новые комплектующие:

подходящего размера подшипник, конечно, лучше всего устанавливать элемент, который ранее не был в эксплуатации;
сальник для полуоси и запорную втулку;
автомобильные ключи размером на 10 и 17;
домкрат для поднятия автомобиля;
молоток, зубило и болгарку.

Специалисты рекомендуют в первую очередь убедиться, что именно подшипник вышел из строя, а уж потом покупать все необходимые комплектующие. Так как после окончания демонтажа обнаруживается, что причина поломки не в изношенности подшипника, а в задней полуоси, которая ремонту не подлежит, – это означает, что придется покупать весь узел в сборе и устанавливать его на место вышедшего из строя.

Поэтапная замена

Осуществлять самостоятельную замену подшипника задней полуоси специалисты рекомендуют поэтапно:

Колодки и тормозной диск также нужно снять.
При помощи ключа размером на 17 окручивается крепежи, фиксирующие полуось.
Изношенный подшипник снимается с полуоси. Иногда при помощи подручных инструментов снять этот элемент не получается, тогда на помощь приходит болгарка. Перед тем как использовать болгарку, полуось нужно надежно зафиксировать, к примеру, зажав ее в специальные тиски.
После снятия изношенного элемента поверхность полуоси обязательно тщательно очищается от всевозможных загрязнений.
На полуось надевается стопорное колесо и новый подшипник. Данный процесс требует некоторых усилий, поэтому многие умельцы используют обычный молоток или нагревают элемент на газовой конфорке. Однако специалисты не рекомендуют применять ни один из вышеперечисленных способов. Если новая деталь будет нагреваться, надеть ее на полуось будет, конечно, намного проще, но в дальнейшем из-за резкого перепада температур элемент может быстро деформироваться, что и приведет к сокращению службы его эксплуатации. Без нагрева установить новый подшипник можно при помощи обычного отрезка металлической трубы, диаметр которой будет немного большим, чем диаметр полуоси.
Используя отвертку, лучше применить плоский инструмент, извлекается сальник из собственного посадочного места, так как он также пришел в непригодность.
На место изношенного элемента устанавливается новый, в посадочное место удобно установить его при помощи автомобильной торцевой головки размером на 13.
Далее остается только установить полуось с подшипником на прежнее место и в обратной очередности собрать весь автомобильный узел.

Ознакомившись с информацией, предоставленной в этой статье, каждому удастся заменить вышедший из строя подшипник задней полуоси, а если какой-то этап будет не полностью понятен, в любой момент можно посмотреть обучающее видео, зайдя для этого на интернет-ресурс.
