Ваз 2109 замена термостата

Самостоятельная замена термостата ВАЗ-2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.

Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Симптомы неисправности

О ненадлежащей работе термостата говорят:

длительный период, требующийся мотору для достижения рабочей температуры;
скорый перегрев силовой установки;
высокая температура ОЖ.

Именно системное превышение температурных нормативов, как правило, приводит к поломке всего двигателя. По этой причине необходимо при первых же признаках неисправности термостата произвести его замену.

Как проводится проверка

Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

заводят мотор;
проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.

Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

снимают воздушный фильтр;
ослабляют хомуты удерживающие шланги;
отключают массу от термостата;
раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

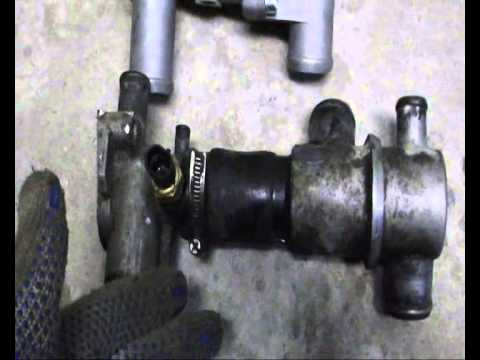

На нижеприведенном видео процесс замены подробно показан:

Особенности снятия и замены термостата на автомобилях ВАЗ 2108, 2109, 21099

Срок службы термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 – 50-60 тысяч км пробега. Это в лучшем случае. Бывает, что его приходится менять гораздо чаще. Рассмотрим как быстро, с минимальными затратами заменить термостат.

Необходимые запчасти, инструменты и приспособления

Для системы охлаждения двигателей 2108, 21081, 21083 (термостат 2108-1306010-10 или 2112-1306010).

Термостат 2108

— Четыре хомута на патрубки

В случае если старые уже не пригодны или есть сомнения в их способности нормально обжать патрубки.

— Крестовая отвертка или ключ на 7 мм

Подготовительные работы

На двигателях автомобилей ВАЗ 2108, 2109, 21099 доступ к термостату для его замены довольно неплохой. Единственная проблема – необходимо сливать охлаждающую жидкость, что при наличии грязезащитных брызговиков двигателя и листа защиты поддона, трудоемкое занятие.

Поэтому будем сливать жидкость с блока подогрева карбюратора Солекс.

Снимаем с него длинный шланг (ослабив хомут) и сливаем жидкость в емкость объемом не менее четырех литров (или в несколько пластиковых бутылок). Уровень охлаждающей жидкости в системе охлаждения двигателя упадет гораздо ниже термостата и его можно будет быстро снять и заменить новым.

Снимаем длинный шланг с блока подогрева карбюратора

Замена термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Ослабляем крепление четырех хомутов термостата

Делаем это при помощи крестовой отвертки или ключа.

— Снимаем старый термостат

Выдергиваем его из патрубков, вращая вправо-влево.

— Устанавливаем новый термостат

Перед установкой насухо протираем патрубки, идущие к термостату. При наличии старого герметика тщательно удаляем его. Новый термостат устанавливаем без герметика. Так как оторвавшиеся его куски могут закупорить каналы системы охлаждения (а это нарушение циркуляции ОЖ и перегрев двигателя). При необходимости меняем хомуты на патрубках.

— Доливаем охлаждающую жидкость до нормы

Запускаем двигатель и выгоняем воздушные пробки из системы, проверяем работу системы охлаждения двигателя с новым термостатом (должны постепенно, по очереди прогреваться первый и второй круги системы охлаждения, а затем включаться вентилятор на радиаторе).

Примечания и дополнения

— Установка нового термостата – повод попутно проверить состояние патрубков системы охлаждения, чистоту пробки расширительного бачка, крепление хомутов.

Термостат для ВАЗ 2109: проверка, замена, что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Замена термостата на Ваз 2109

Для снятия и установки термостата Ваз 2109 с карбюраторным двигателем необходимо слить охлаждающую жидкость с системы охлаждения, на рисунке ниже показана как можно слить охлаждающую жидкость:

1 — пробка сливного отверстия радиатора, 2 — термостат, 3 — шланг к подводящей трубе насоса, 4 — шланг к расширительному бачку, 5 — нижний шланг радиатора (отводящий)

Перед тем, как снять термостат с Ваз 2109 его следует проверить — это делается в случае, если двигатель перегревается во время работы или медленно прогревается до рабочей температуры. Для проверки термостата на автомобиле Ваз 2109 запустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

Замена термостата Ваз 2109 с карбюратором

Отверните болты крепления защиты картера и снимите ее

Отверните пробку расширительного бачка

Отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров

Отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Ослабьте затяжку хомутов

Отсоедините три шланга от корпуса термостата

Ослабьте затяжку хомута и снимите термостат Ваз 2109 со шлангом. Затем отсоедините короткий шланг от термостата

Опустите термостат в воду, подогретую до 78–80 °С . Нагрейте воду, постоянно перемешивая ее, до (87±2) °С

При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установка термостата на Ваз 2109 выполняете в порядке, обратном снятию. После установки залейте охлаждающую жидкость.На этом проверка и замена термостата завершена.

Термостат автомобиля ВАЗ-2109

Легендарный советский и Российский автомобиль ВАЗ-2109 имеет ряд недоработок. Одной из которых является терморегулятор. Термостат ВАЗ-2109 карбюраторного типа, является не разборным, такая же модель, но меньшего размера установлена и на инжекторных двигателях этой модели. В статье приведена информация о конструкции, принципе работы, проверки и замены термостата ВАЗ-2109.

Конструкция и принцип работы

Термостат ВАЗ-2109, представляет собой металлическую или бронзовую колбу, с четырьмя патрубками и клапаном внутри. Данная модель является двух клапанной. Находится он под капотом, с левой стороны двигателя. Верхний патрубок соединяется с двигателем, средний с помпой, нижний, большого диаметра с радиатором. Самый тонкий патрубок соединяется длинным узким шлангом с расширительным бочком.

Работает этот узел по следующему принципу:

После старта двигателя жидкость циркулирует по узкому кругу, так как термостат открывает только впускной клапан.
По достижении температуры в 87 градусов, впускной клапан закрывается, открывается основной.
Жидкость начинает циркулировать по полной системе, вместе с радиатором.

Таким образом, термостат является одной из основных частей охлаждения двигателя.

Неисправности

Неисправный термостат становиться причиной плохого прогрева или перегрева двигателя. Причины следующие:

Недостаточный или долгий прогрев, является причиной открытия основного клапана, до достижения антифризом температуры в 80–90 градусов. Причина кроется в образовании накипи в посадочном седле или в потере жесткости клапанной пружины.
Перегрев возникает из-за того, что основной клапан не открывается, антифриз закипает, так как нет взаимодействия с жидкостью из радиатора. Причина в залипании основного клапана в седле. Часто это возникает после долгого простоя автомобиля.

Проверка

Существует 2 способа проверки термостата ВАЗ-2109. Первый можно осуществить без снятия детали с места установки. Для этого необходимо:

Запустить двигатель и контролировать его нагрев по датчику на приборной панели.
По достижении 80–90 градусов проверить нижний патрубок радиатора.
Если патрубок нагрелся, термостат в рабочем состоянии, если нет, то требуется его замена.

Второй способ проверки предполагает снятие детали с автомобиля. Далее необходимо:

Поместить деталь в емкость с водой.
Емкость установить на печь и дать ей нагреться.
При помощи термометра контролировать повышение температуры.
При достижении 87–90 градусов клапан должен открыться.
После необходимо вынуть деталь и дать ей остыть.
Клапан после остывания должен закрыться.

Если открытия или закрытия не произошло, деталь необходимо заменить.

Замена

Замена термостата ВАЗ-2109 осуществляется очень просто. Для этого необходимо:

Дать двигателю полностью остыть.
Слить антифриз через сливное окно в нижней части радиатора.
При помощи отвертки ослабить все 4 хомута, удерживающих патрубки.
Вынуть терморегулятор.
Установить новую деталь, закрепив все 4 хомута и долив охлаждающую жидкость в радиатор.

После доливки жидкости необходимо завести двигатель не закрывая крышку расширительного бочка. Таким образом весь воздух сможет покинуть систему охлаждения.

На рынке существует множество видов термостатов. Самым подходящим для ВАЗ-2109 является терморегулятор от 2110 с двигателем на 8 клапанов. Он немногим меньше родного «девяточного», его можно разбирать и осуществлять замену только клапанного механизма. Какие-либо доработки или исправления этот узел не потребует. Термостат от ВАЗ-2110 более надежен и практичен. После его установки салон автомобиля нагревается быстрее, и общих прогрев двигателя осуществляется за более короткий срок.

Заключение

На данный момент Российские производители не выпускают термостаты на отечественные автомобили. Все запчасти этой серии в основном переупакованы и имеют не лучшее качество. Оригинальные отечественные модели маркируется артикулом 2108–1306010. Они производятся в латунном корпусе, что позволяет не реагировать на окисление.

Важно! Эксплуатировать автомобиль с пустым или неисправным термостатом не рекомендуется, так как закипание жидкость может привести к порче радиатора, патрубков и прокладок головки цилиндров.

Замена термостата на ваз 2109

Он нужен для того чтоб распределить потоки ОЖ в системе охлаждения ДВС. Его функция заключается в разделении системы охлаждения на два контура. Один контур называют малым, и он состоит из рубашки охлаждения двигателя и радиатор отопления внутри машины. В большой контур, помимо ДВС и отопления салона, входит ещё и основной радиатор, который выполняет функцию охлаждения жидкости, направленной в него через термостат.

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Данная операция не должна вызвать сложности, и с ней должен справить любой авто владелец не зависимо от его опыты в сфере ремонта авто. Какие действия надо выполнить – описано в данной статье.

Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

От ВАЗ-2109 до современной модели Гранты, термостаты выполняют свою функцию придерживаясь одного принципа, и они взаимозаменяемы между собой. Новый узел имеет меньший размер, чем старые моделях ВАЗ, данный факт не помешает установить деталь со старой модели ВАЗ.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Симптомы неисправности термостата на ваз 2109

На корректную работу термостата указывает:

необходимость долгого периода времени, для работы мотора на нужной рабочей температуре;
быстрый перегрев двигателя;
на повышенную температуру охлаждающей жидкости.

По причине превышения температурных норм, обычно, приходится выполнять ремонт ДВС. Чтоб избежать этого фактора, следует в короткие сроки выполнить замену термостата.

Диагностика термостата

Следует уточнить информацию, что на ВАЗ-2109 с любой модификацией двигателя, при проверке не надо сливать охлаждающую жидкость из системы охлаждения.

Данная операция выполняется по следующему алгоритму:

запускается двигатель;
выполняется проверка температуры на нижнем патрубке, который выходит из радиатора.

При правильной работе системы он должен быть холодным, так как ОЖ должна выполнять циркуляцию только по малому контуру. Нагрев охлаждающей жидкости происходит со временем. При достижении ОЖ температуры в пределах от 87 до 92 градусов происходит таяние воск внутри термостата, и происходит открытие заслонки, в результате жидкость начинает циркулировать по большому кругу. Если этого не происходит, то термостат функционирует не корректно и его следует заменить на исправный.

Внимание! Чтоб убедиться что термостат действительно нерабочий, его следует опустить с использованием тряпки в воду, температура которой составляет от 87 до 90 градусов. У исправного узла основной клапан будет находиться в открытом состоянии.

Как снять термостат на ваз 2109

При необходимости снятия термостат, необходимо слить охлаждающую жидкость. Есть группа автолюбителей утверждающих, что могут избежать вышеназванный процесс, но по факту получатся, что данный способ требует гораздо больших физических сил и приводит к убыванию 3-х до 5 литров ОЖ. Поэтому лучше не придумывать свой метод и выполнить все по инструкции. Для выполнения данной операции откручивается пробка, находящаяся в нижней части радиатора, и сливается охлаждающая жидкость, в подходящую по литражу и размерам тару.
