Ваз 2110 замена наружного шруса

Замена наружного шруса ваз 2110 видео

Наружные ШРУСы — надежный элемент автомобиля, при его должной эксплуатации. Привод может служить 50 тыс.км. и более, если его не перегружать (резко, быстро неповарачивать при вывернутых колесах) и следить за состоянием резинового чехла ШРУСа (пыльника). Он должен быть герметичен, чтобы не давать влаге и грязи попадать вовнутрь шарнира.

Шрус наружный

Признаки неисправности наружного ШРУСа

• Пожалуй самым заметным признаком является хруст, треск при повороте руля, при движении автомобиля. Если при повороте налево слышен хруст, треск, то неисправна правая «граната» и наоборот
• Если при покачивании вала привода ощущается люфт.

Сложно сказать как выбрать хороший, надежный ШРУС в магазине. Сейчас много подделок и говорить о том, что детали иностранного производителя будут служить долго, не приходится. По опыту могу сказать, что при покупке ШРУСа одного иностранного производителя (1200р), он прошел лишь 5тыс.км. Затем я купил самые дешевые, которые были в магазине за 630р и они уже прошли 20 тыс.км и думаю еще будут служить. В комплекте ШРУСа для Ваз 2110 должна идти смазка, два хомута, пыльник и стопорное кольцо и конечно, сам шарнир.

Замена наружного ШРУСа

Вы можете попробовать снять ШРУС способом который показан на видео и тогда первый пункт вам не нужен.

3. Сожмите пассатижами хомут за выступы и поддев отверткой, разъедините его.

4. Таким же образом снимите маленький хомут.

5. Сдвиньте чехол по валу.

6. Очистите торцевую часть шарнира от старой смазки.

7. Сбейте шарнир через выколотку из мягкого металла.

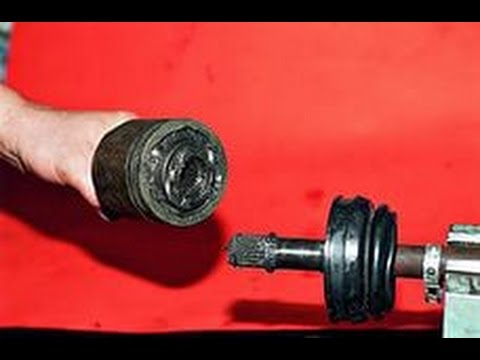

8. Снимите шарнир. Он крепится на валу стопорным кольцом, оно находится на конце вала в проточке.

9. Подденьте стопорное кольцо и снимите его

10. Стопорное кольцо снимайте только при его замене. Это кольцо ограничивает перемещение шарнира к середине вала.

11. Разожмите щипцами и снимите его.

12. Снимите пыльник

13. Очистите вал от старой смазки и нанесите тонким слоем новую, и наденьте новый чехол.

14. Вложите в полость шарнира 40см3 смазки ШРУС-4. (Лучше переложить, чем не доложить, в данном случае).

15. Установите на вал новое стопорное кольцо и через выколодку из мягкого метала напрессуйте шарнир на вал.

Если вы не обладаете инструментом или условиями, позволяющими вам самостоятельно заменить наружный ШРУС на ваз 2110, то обратитесь в сервис.

Замена гранаты на ВАЗ-2110, 2111, 2112

Деталь привода автомобиля, отвечающая за передачу крутящего момента от редуктора на колесо, называется ШРУСом (шарниром равных угловых скоростей) или еще ее называют гранатой из-за внешней схожести.

ШРУС представляет собой шарикоподшипник с поперечным вращением, а не вдоль. Несмотря на не сложную конструкцию, шарнир выполняет очень важную функцию в ходовой системе транспортного средства.

Граната нормализует постоянно меняющийся угол соединяемых собой полуосей, что позволяет передним колесам беспрепятственно выполнять повороты влево и вправо.

В одной машине находятся два ШРУСА:

1. Внутренний предназначен для передачи вращения от КПП к валу.
2. Внешний передает вращение от вала к ступице.

Необходимые запчасти

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

• внутренний шарнир (артикул 302315, 2108-2215056);
• внешний шрус (артикул 3107K, 2110-2215012);
• вал привода передних колес (артикул 2110-2215070, 21100221507000);
• чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
• буфер (артикул 2108-2215073-01);
• фиксатор шарнира (артикул 2108-2215086);
• стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
• упорное кольцо (артикул 2121-2215082);
• хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
• защитное кольцо (артикул 2108-3103060, 21080310306000).

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

Дефекты могут быть следующими:

• Низкое качество сплавов, применяемых при изготовлении;
• Банальные подделки и брак комплектующих;
• Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
• Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Цены на замену ШРУСа в Ростове-на-Дону

Методы устранения поломки

При обнаружении повреждений защитных пыльников зачастую удаётся исправить ситуацию с минимальными финансовыми затратами. Для этого необходимо:

• Разобрать деталь, очистить от старой смазки и промыть в керосине или ином растворителе, удалив загрязнения.
• Наполнить шарнир свежей смазкой.
• Установить новые пыльники.

Но если люфты вышли за допустимые пределы или появились характерные симптомы неисправности, то только замена ШРУСа позволит устранить возникшие проблемы. Выполнить подобную работу можно, лишь при наличии профессиональных навыков и соответствующего оснащения.

Алгоритм действий

На большинстве современных автомобилей последовательность действий такова:

• Ослабляется ступичная гайка, находящаяся на конце шлицевого соединения приводного вала.
• Машину поднимают домкратом, а лучше с помощью подъёмника.
• Снимают колесо.
• Полностью откручивают ступичную гайку.
• Демонтируют компоненты тормозной системы. В случае, если на автомобиле установлены дисковые тормоза, это будут суппорт, колодки и тормозные диски.
• Отворачивают гайку, фиксирующую наконечник шаровой опоры.
• Отводят в сторону стойку подвески и извлекают шлицевой наконечник из ступицы. В некоторых случаях для этого приходится полностью демонтировать стойку.
• Вне зависимости от того, какой шарнир вышел из строя, наружный или внутренний, целиком снимают приводной вал. Тут многое зависит от особенностей конструкции.
• Зажимают приводной вал в тиски и снимают пыльник.
• Удаляют запорное кольцо и снимают шарнир с вала.

Установка новой детали производится в обратном порядке.

Упрощаем задачу

Работа выглядит простой только на первый взгляд. В ней много тонкостей, и человеку неподготовленному справиться с задачей бывает очень непросто. А потому целесообразнее обратиться за помощью к специалистам. Жители и гости Ростова-на-Дону могут сделать это, посетив сервисный центр компании «Менавто». Здесь, за разумную плату, опытные мастера снимут старый ШРУС и установят на его место новую деталь.

Какие существуют нюансы замены шруса

Важно не только знать, как грамотно заменить пыльник шруса на ваз 2110, но и правильно осуществить обратный порядок сборки.

Рекомендуется обратить внимание на несколько советов:

1. Конец вала обязательно должен быть оснащен пластиковой заглушкой
2. Перед тем, как поменять пыльник шруса ваз 2110 или другой элемент, необходимо приобрести специальное смазывающее средство
3. Установка стопорного кольца осуществляется перед началом замены пыльника внутреннего шруса ваз 2110 или гранаты
4. В процессе установки привода, его необходимо насадить на шестерню, чтобы устройство полностью зафиксировалось. Целесообразно использовать молоток.

Замена пыльника или шруса на ваз 2110 не предполагает больших сложностей. Однако специалисты утверждают, что замена пыльника внутреннего шруса ваз 2110 без снятия шруса должна производиться сотрудниками монтажа, у которых есть в наличии необходимый опыт, во избежание ошибок и повреждений автомобиля. Либо можно обратиться к знающим знакомым за советом, каким образом сделать замену пыльника наружного шруса ваз 2110 без снятия шруса, и что необходимо учесть при подготовительных работах.

Также рекомендуется приобретать детали высокого качества, что позволит продлить время использования ВАЗ без необходимости проведения монтажных работ или замены пыльника внутреннего шруса ваз 2110 без снятия шруса. На практике, зачастую приобретаются подделки, из-за которых срок эксплуатации снижается, а поменять конструкцию еще сложнее, чем сам оригинал, ввиду нарушений в процессе производства и иных нюансов.

Подготовка

Итак, выявлено повреждение пыльника на ВАЗ 2199. Заменить его и промыть сам ШРУС можно и в гараже, главное, чтобы была смотровая яма.

Из инструментов понадобиться:

• Набор ключей (накидных, рожковых);
• Набор головок и воротки;
• Щетка по металлу;
• WD-40;
• Монтировка;
• Молоток;
• Домкрат;
• Противооткатные опоры;
• Деревянные подставки.

Также понадобится новый пыльник, смазка ШРУС-4, емкость для сбора масла, емкость с бензином, для промывки ШРУСа, ветоши.

Все работы лучше выполнять вдвоем с помощником.

Для удобства распишем процесс замены внешнего пыльника с левой стороны. Работы по замене с право стороны идентичны.

Почему ШРУС выходит из строя?

Шарнир равных угловых скоростей — узел достаточно надежный, способный пройти 100 и более тысяч км. Основные причины выхода его из строя:

1. Нарушение целостности резинового чехла (пыльника).
2. Попадание внутрь шарнира песка, воды и грязи (следствие пункта 1).
3. Коррозия элементов (следствие пункта 2).
4. Износ «гранаты» в результате абразивного воздействия песка (следствие пункта 2).
5. Естественный износ в результате большого пробега автомобиля.

Регулярно проверяйте состояние пыльников “гранат”, осматривайте их на предмет целостности. Если вы увидели на чехле жирные отложения, то 99%, что это вытекает смазка шарнира. А значит, пыльник поврежден и пора в сервис, чтобы как можно быстрее заменить его. Возможно, узел еще удастся спасти (если прошло мало времени с момента поломки).

Цены пыльника и нового шарнира несопоставимы. На некоторых моделях автомобилей нельзя поменять только шарнир. Менять придется полуось в сборе, что совсем не дешево. Ремонт этой детали невозможен.

Срез или облом шлицевой части

Самое страшное на вид повреждение — когда ШРУС просто разрушается по металлу. Первая причина такого разрушения — покупка некачественного ШРУСа, при производстве которого допустили брак или использовали некачественное сырье. Вторая причина — внесение изменений в конструкцию автомобиля, как правило, лифт (увеличение клиренса) внедорожников. В таком состоянии ШРУС становится в нестандартное положение, поворачивается на нестандартные углы, иногда задевает другие части автомобиля.

Нечасто, но бывает и другая беда — перетяжка ступичной гайки, что приводит к разрушению. Определяется она обычно на первых метрах движения после схода с подъемника или при движении по ямам. Очевидная ошибка механика-установщика.

Замена привода ваз 2110 своими руками

Износу шарниров способствует попадание песка и грязи на внутренние детали ШРУС, при порыве резиновых пыльников.

Работу проводим на смотровой канаве или подъемнике.

Снимаем брызговик двигателя для этого:

Головкой «на 10» отворачиваем пять гаек переднего крепления брызговика к кузову.

Ключом «на 10» отворачиваем саморезы переднего пластикового щитка

Ключом «на 10» отворачиваем саморезы заднего крепления пластикового щитка

Ключом «на 10» отворачиваем два болта крепления брызговика к лонжеронам

Сливаем масло из коробки передач для этого, ключом «на 17» отворачиваем пробку и сливаем масло в емкость (объем – 4 л).

По окончании слива масла пробку заворачиваем

Отворачиваем гайку подшипника передней ступицы, для этого снимаем колпак ступицы

Узким зубилом расправляем вмятый буртик гайки

Блокируем ручником задние колеса, включаем первую передачу и подставляем под колеса башмаки.

Головкой на 30 ослабляем гайку подшипника ступицы.

Ослабляем болты крепления колеса.

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отворачиваем два болта крепления шаровой опоры

Отводим поворотный кулак со стойкой в сторону и выводим привод из ступицы.

Расположив привод на растяжке…

Опираясь монтажной лопаткой на прилив картера сцепления, выталкиваем корпус внутреннего шарнира из коробки передач.

Не повредите защитное кольцо на корпусе внутреннего шарнира.

Снимаем правый привод.

Поддеваем отверткой стопорное кольцо, с помощью которого привод фиксируется в коробке передач

…и снимаем его со шлицевого конца корпуса внутреннего шарнира.

Если нужно демонтировать второй привод или снять коробку передач, необходимо в отверстие установить заглушку, приблизительно повторяющую форму хвостовика корпуса внутреннего шарнира.

Для этого можно применить деревянную заглушку.

Левый привод демонтируем аналогично правому.

При этом монтажную лопатку удобно опереть о болт крепления колеса, вставленный в углубление картера коробки передач.

Выпрессовываем корпус внутреннего шарнира и снимаем левый привод.

При установке привода стопорное кольцо на хвостовике корпуса внутреннего шарнира желательно заменить новым.

Вводим хвостовик корпуса внутреннего шарнира в отверстие коробки передач и досылаем до места, протолкнув весь привод либо постукивая медным молотком по торцу наружного шарнира.

Моменты затяжки основных резьбовых соединений при замене приводов:

— гайка подшипника ступицы 225,6–247,2 Нм (23–25,2 кгс∙м);

— болт крепления шаровой опоры к поворотному кулаку 49–61,74 Нм (5,0–6,3 кгс∙м);

— болт крепления колеса 65,2–92,6 Нм (6,65–9,45 кгс∙м).

Привод переключения снимаем при его ремонте и демонтаже КПП

Работу проводим на смотровой канаве или подъемнике.

1. Головкой «на 13» отворачиваем две гайки крепления кронштейна буфера

2. и снимаем кронштейн.

3. Головкой и ключом «на 13» отворачиваем два болта крепления реактивной тяги к обойме шаровой опоры привода переключения передач

4. Отводим реактивную тягу вниз.

5. Двумя ключами «на 13» ослабляем стяжной болт хомута реактивной тяги и сдвигаем хомут назад

6. Снимаем реактивную тягу

7. При необходимости замены демпфера реактивной тяги ключом «на 13» отворачиваем гайку крепления проушины

8. снимаем проушину с демпфером.

9. Демпфер реактивной тяги можно заменить и не снимая саму тягу.

Для этого ослабляем хомут тяги, а затем ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.

10. Снимаем кронштейн с демпфером, выводя шлицевой хвостовик проушины из отверстия тяги

Чтобы отсоединить привод переключения передач в салоне, снимаем корпус облицовки тоннеля пола (смотрим статью – «Снятие панели приборов автомобиля ВАЗ-2110») и декоративный чехол рычага переключения передач.

Для наглядности сиденье снято.

11. Ключом «на 10» отворачиваем две гайки верхнего крепления накладки кронштейна блокировки заднего хода

12. и один болт внизу.

13. Снимаем накладку кронштейна.

14. Ключом «на 10» отворачиваем шесть гаек крепления к кузову прижимной пластины привода.

15. Снимаем прижимную пластину.

Снимаем защитный чехол привода со шпилек крепления прижимной пластины

16. Снизу автомобиля двумя ключами «на 13» отворачиваем стяжной болт хомута тяги привода.

Снимаем реактивную тягу.

17. Сдвигаем тягу привода со шлицевого наконечника шарнира штока выбора передач

18. выводим тягу привода с рычагом переключения передач

Установку реактивной тяги и привода переключения передач проводим в обратной последовательности.

Регулируем привод переключения передач в следующем порядке.

Устанавливаем шток выбора передач в положение заднего хода.

Для этого поворачиваем пассатижами шлицевой наконечник шарнира против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая сопротивление пружины, и вдавливаем наконечник внутрь до фиксации.

Надеваем на наконечник шарнира тягу привода (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода.

При этом упор оси рычага должен войти в паз накладки кронштейна блокировки заднего хода до конца в крайнее переднее положение.

В этом положении тяги привода и штока выбора передач затягиваем стяжной хомут тяги.

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

• появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
• самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Замена гранатки

Прежде, чем начать процесс замены гранатки необходимо вооружиться следующими инструментами:

• подъемником;
• кувалдой или большим молотком;
• обычным молотком;
• головками на 17 и 30;
• ключом баллонного типа;
• зубилом, не обязательно острым;
• плоской отверткой, желательно шлицевой;
• гаечными ключами на 13 и 17;
• ломом или монтировкой;
• трубой;
• специальным съемником, предназначенным для замены ШРУС;

Специальный съемник для ШРУС

• ветошью.

Ну и, конечно же, следует приобрести новый комплект ШРУС.

Новый комплект ШРУС

Демонтаж старой гранатки

Начинаем процесс замены:

• для начала нужно будет открутить гайку, которая сидит на валу с помощью головки на 30, воротка и трубы;

Замена наружной гранаты ваз 2110

Примечание. Не стоит переживать, если гайка немного замята, ведь если приложить немного усилия, труба с воротом легко отвернут ее.

• после того, как гайка отворачивается, следует установить подъемник.

Примечание. При установке домкрата нужно убедиться, что чашка совпадает с точкой упора на автомобиле. Это очень важно и прописано в технике безопасности. Также обязательно следует подложить под кузов автомобиля бревно или кирпичи, хотя последние довольно хрупки и легко могут сломаться.

• колесо теперь нужно будет приподнять, а затем и снять его, откручивая болты крепления;
• теперь нужно освободить колодки, отводя поршень тормозного цилиндра;
• нужно будет вставить лом или монтировку в прорез суппорта, чтобы освободить тормозные колодки;
• пришло время снимать суппорт;
• для этого, используя ключи 13 и 17, откручиваем крепления суппорта.

Примечание. После снятия суппорта его желательно подвязать к пружине стойки, дабы он не мешался.

• теперь нужно вывернуть шаровую опору, опять же при помощи воротка и головки, но уже на 17;
• берем лом и нажимаем им вниз, одновременно стягивая ступицу на себя;
• извелакаем все хомуты и доходим до пыльника;
• отворачиваем его;
• ступица полностью стягивается с шаровой;
• пришла пора извлечь гранатку, используя специальный съемник (его нужно будет установить позади гранатки, а затем выдавить).

Примечание. Если нет съемника, то можно воспользоваться просто молотком, аккуратно сбивая им ШРУС.

Замена ШРУСа «ВАЗ 2110» своими руками: особенности проведения работ

На автомобиле «ВАЗ-2110» замена ШРУСа производится при наличии неисправности в нем. Также иногда требуется снимать шарнир, чтобы обновить резиновый пыльника. Для чего это нужно? Своевременная замена пыльников позволит существенно продлить срок эксплуатации шарнира. Но это при условии, если автомобиль будет ездить по ровным дорогам и без лихачеств со стороны водителя. Резкий старт вреден шарнирам, особенно с выкрученным рулем. Запомните это.

Симптомы неисправностей ШРУСа

Самый простой способ определить поломку – это вывернуть в сторону руль и тронуться с места. Если проблема есть, то она выдаст себя. В этом случае появится характерный хруст. Но такой же звук возможен и при неисправной шаровой опоре. Поэтому желательно сделать полную диагностику подвески автомобиля. Чаще всего необходима замена наружного ШРУСа «ВАЗ-2110». Ведь именно он принимает на себя большую нагрузку. Внутренний выходит из строя в 3-4 раза реже. В нем нужно менять только смазку и пыльник.

На заметку автовладельцу

Для того, чтобы провести ремонт, вам потребуются следующие инструменты и запасные части:

1. Комплект шарнира – ШРУС, пыльник, тюбик смазки, кольцо, гайка, хомуты.
2. Ключ на «30» с длинной ручкой.
3. Молоток и выколотка.
4. Набор ключей на «17», «19». Желательно накидные.
5. Домкрат.
6. Противооткатные упоры.
7. Надежные опоры.
8. Съемник для наконечника рулевой тяги.

Если имеются неисправности в других узлах (шаровые, наконечники рулевых тяг), нужно заменить и эти элементы. Чтобы не разбирать подвеску заново, сделайте все сразу.

Подготовка к проведению ремонта

Установите автомобиль на ровной поверхности. Под задние колеса поместите упоры. При этом должна быть включена нейтральная передача. Ваша задача – выкрутить гайку с шарнира. Для этого выколоткой нужно ее расконтрить, а ключом на «30» с большим рычагом провернуть. Не исключено, что это получится сделать не с первого раза. Но замена ШРУСов на «ВАЗе» 2110-й модели невозможна без выкручивания этой гайки. Колесо должно быть на земле. На данном этапе его не требуется поднимать домкратом. Выкручиваем гайку и болты крепления колес. После этого можно поднять ремонтируемую сторону. Что дальше? Снимаем колесо и опускаем на опору автомобиль.

Что еще нужно демонтировать

Прежде чем демонтировать шарнир, извлеките с пальца наконечника рулевой тяги шплинт. Выкрутите гайку ключом на 19. Установите на палец съемник. Вращайте его болт до тех пор, пока не выскочит из поворотного кулака наконечник. Уберите его в сторону, чтобы не мешал. Тормозную шлангу привяжите гибкой проволокой, чтобы случайно не порвать ее. Затем необходимо выкрутить два болта, которыми к ступице крепится шаровая опора. Потянув на себя стойку, можно вынуть ШРУС из ступицы. Но чтобы снять весь привод, необходимо извлечь внутренний ШРУС «ВАЗ-2110». Цена замены одной стороны примерно 900 рублей. Во столько обойдется комплект. Если обращаетесь в автосервис, то стоимость окажется выше.

Как полностью снять привод

Внешний шарнир вы уже извлекли. Но внутренний все еще находится в коробке передач. Прежде чем его извлечь, слейте масло из КПП (хотя бы на 2/3 от общего объема). Самый простой способ вынуть внутренний ШРУС – это применить небольшой длины широкое зубило и молоток. Как использовать эти инструменты? Установите зубило таким образом, чтобы оно упиралось в шарнир и выступ на картере коробки передач. Резкими ударами молотка в направлении от колеса к КПП извлеките шарнир. Обычно хватает 2-4 ударов. Использовать монтажную лопатку не стоит. Практика показывает, что с ее помощью ШРУС извлекается намного хуже. Вот и все. Привод у вас в руках. Можно приступать к дальнейшему ремонту.

Разборка и сборка привода

Теперь необходимо произвести замену ШРУСа «ВАЗ-2110» своими руками. Самое сложное – это сбить старый шарнир. Если повторно его использовать не планируете, а сбить не получается, то примените самый простой способ. Используйте угловую шлифовальную машинку (болгарку). Только соблюдайте технику безопасности. Иначе может закусить диск. Но если планируете повторно устанавливать шарнир, старайтесь аккуратно его снять, не повредив внутреннюю и внешнюю части. Старый пыльник можно срезать ножом или ножницами. Он вам точно не нужен.

Сначала надеваете пыльник на ось привода. Фиксация производится только после окончательной сборки. Затем новый ШРУС устанавливаете на привод. Но перед этим очистите все поверхности от пыли и остатков смазки. Обязательно замените стопорное кольцо. Под пыльник набейте смазку с графитом, которая идет в комплекте. Рекомендуется дополнительно приобрести тюбик подобной смазки, чтобы добавить – в комплекте ее мало. Старайтесь забить смазку внутрь шарнира, чтобы она попала на всю внутреннюю поверхность и шарики. Теперь можно зафиксировать пыльник на оси хомутами и установить ШРУС на место в обратном порядке.

Промыть или поставить новый?

Самая распространенная проблема шарниров – это попадание пыли внутрь корпуса. Поэтому, если вы обнаружили свежие трещины или порезы на пыльнике, проще провести промывку и замену поврежденных элементов. Но если порван пыльник очень давно, то, скорее всего, в него попало много грязи и металл имеет сильный износ. Поэтому поможет только замена ШРУСа «ВАЗ-2110», промывка не даст видимых результатов. И через месяц, а то и раньше, вам придется заново проводить все работы. Новый шарнир может прослужить несколько лет – свыше пяти, если его эксплуатировать в щадящем режиме, редко ездить по бездорожью.

На этом замену ШРУСа «ВАЗ-2110» можно считать завершенной. Все работы по сборке производятся в обратной последовательности. Старайтесь выполнить максимум работ во время ремонта – меняйте все поврежденные резиновые пыльники. Так вы сможете обеспечить максимальный ресурс элементов подвески автомобиля.

Выполнение замены гранаты на ВАЗ 2110

Замена гранаты на ВАЗ 2110 требуется довольно часто. Это вызвано появлением характерных стуков в моменты, когда начинает поворачиваться колесо. В состав гранаты входят:

• корпус;
• сепаратор;
• шарики;
• внутренняя обойма;
• приводной вал;
• пыльник;
• стопорное кольцо.

Замену гранаты можно выполнить самостоятельно. Необязательно делать такой ремонт на станции ТО. Тем более цена подобного обслуживания достаточно велика. Чтобы убедиться в том, что граната на самом деле вышла из строя, сначала необходимо проверить, существует ли люфт оси привода. С этой целью нужно слегка покачать руками вал привода.

Проверку можно провести и другим способом. Достаточно вывернуть колесо в сторону гранаты и посмотреть под машину. Если пыльник имеет разрывы, хорошо видны трещины, следовательно, необходимо менять чехол гранаты. Но обычно при таком состоянии требуется полностью заменить гранату.

Работы при замене гранаты

Перед тем как начать менять гранату ВАЗ 2110, автомобиль устанавливается на ручной тормоз. Для большей устойчивости под колеса кладутся противооткатные клинья. Последовательность действий.

1. Снимается защитный колпак.
2. Откручивается гайка ступицы. Так как потребуется большое усилие, необходимо воспользоваться удлинителем ключа. Обычно для этой цели берется труба, которая надевается на ключ. Большой рычаг поможет быстро открутить гайку.
3. Отвинчиваются болты колеса.
4. Машина поднимается на домкрате. Вывешивается колесо, со стороны которого будет меняться граната.
5. Извлекается упорная шайба.
1. Освобождается шаровая опора.
2. Рулевое колесо до отказа выворачивается в противоположную сторону.
3. Оттягивается поворотный кулак совместно со стойкой.
4. Шлицевой конец извлекается из ступицы наружной гранаты.
5. Чтобы достать внутренний конец гранаты, необходимо слегка поддеть ее монтировкой.
6. Ось привода зажимается в тисках.
7. Снимаются все хомуты.
8. Пыльники срезаются ножом.

После замены всех вышедших из строя деталей выполняется сборка гранаты ВАЗ 2110. При сборке нужно установить новую гайку ступицы. После ее затяжки, чтобы она не раскручивалась, гайку нужно законтрить.

При установке привода в коробку необходимо, чтобы он соединился с полуосевой шестерней до тех пор, пока не произойдет полная фиксация. Это можно сделать легкими ударами молотка с деревянной подкладкой. Удары наносятся равномерно по оси вала.

Правильная замена пыльников

Очень часто, осматривая автомобиль, обнаруживают трещины пыльника наружной гранаты. Обычно такие порывы становятся причиной попадания грязи внутрь корпуса. Все это в конце концов приводит к необходимости менять всю гранату. Но это очень дорого и нерентабельно. Чтобы не доводить ситуацию до такого ремонта, необходимо просто вовремя делать замену пыльника. Для этой цели необходимо иметь:

• набор гаечных ключей;
• баллонный ключ;
• монтировку.

Под задние колеса кладутся подкладки, автомобиль устанавливается на ручной тормоз. Последовательность дальнейших работ такова.
1. Откручиваются болты колеса.
2. Машина поднимается на домкрат.
3. Подкладывается дополнительная опора.
4. Снимается колесо.
5. С помощью отвертки снимается защитный колпачок.
6. Откручивается брызговик, закрывающий двигатель.
7. Сливается масло из КП.
8. Откручиваются болты, держащие шаровую опору. Если они закисли, их нужно сбрызнуть специальной жидкостью.
9. Помощник должен нажать на тормоз и удерживать его. Таким образом, можно будет открутить гайку, которая держит приводной вал и ступицу колеса.
10. Удаляется упорная шайба.
11. Колеса нужно вывернуть в сторону колеса, где снимается ось.
12. Вытаскивается наружная граната. Чтобы вал не упал, его привязывают к подвеске. Проводится тщательный осмотр пыльника.
13. Монтировкой выпрессовывается внутренняя граната ВАЗ 2110.

Достать все приводные валы нужно перед тем, как выпрессовать второй вал. В коробку передач вставить старый корпус от внутренней гранаты. Это следует сделать обязательно, так как произойдет нарушение монтажа полуосевых шестеренок. В результате установить на место приводные валы станет практически невозможно.

Замена пыльника углового шарнира

Чтобы провести замену, требуются:

• специальная смазка;
• молоток;
• отвертка.

Приводная ось закрепляется в тисках. Делать это нужно осторожно, чтобы не повредить деталь. С помощью отвертки отпускаются хомуты, которые фиксируют пыльники, сидящие на корпусах обеих гранат. Удалив хомуты, пыльники можно срезать. Они больше не понадобятся. Молотком с деревянной насадкой обе гранаты снимаются с приводной оси.

Шарниры промываются бензином. Проводится тщательный осмотр технического состояния деталей шарнира. Когда нет необходимости проводить замену других деталей, на вал устанавливаются новые пыльники. В корпус наружной гранаты набивается специальная смазка. Затем деталь молотком насаживают на ось привода. Прежде чем надеть стопорное кольцо, накладывается смазка.



Хомут, крепящий пыльник, зажимается специальным инструментом на оси привода. После надевания пыльника на тело гранаты его слегка приподнимают отверткой. Это делается для того, чтобы дать возможность уйти скопившемуся воздуху.

Так же делается установка пыльника внутренней гранаты. Имеется одно небольшое отличие. На конец оси внутреннего шарнира необходимо закрепить пластмассовую заглушку. После этого выполняется затяжка хомутов, крепящих пыльник. Замена произведена, осталось установить приводной вал.

Работа по замене пыльников ВАЗ 2110 доступна практически каждому автолюбителю. Она не вызывает особой сложности. Нужно только в точности соблюдать последовательность операций и быть аккуратным.
