Замена бензонасоса ВАЗ 2113, 2114, 2115

Бензонасос предназначен для обеспечения беспрерывного снабжения двигателя топливом когда он работает. Топливный насос у современных автомобилей чаще всего расположен внутри бака. На автомобилях ВАЗ 2113, 2114, 2115 бензонасос расположен в баке под задним сидением. После снятия сидения можно найти квадратный лючок, который закреплен двумя винтами. Непосредственно под лючком установлен модуль топливного насоса. На модуле установлен сам насос, регулятор давления, датчик уровня топлива и фильтр сеточка. К модулю подходит разъем питания, а также подающий и возвратный топливопроводы.

В этой статье разберем процесс замены бензонасоса на примере ВАЗ 2114. Стоит отметить, что замена насоса на инжекторных ВАЗ 2113, 2115 аналогична.

Признаки неисправности

Определить неисправность топливного насоса можно по нескольким признакам:

• Пуск двигателя затруднен или вовсе не возможен;
• Неустойчивая работа двигателя в режиме холостого хода;
• При включении зажигания бензонасос не срабатывает кратковременно, чтобы создать давление в системе;
• Потеря мощности, «провалы” во время ускорения.

Вышеперечисленные признаки проявляются и при других неисправностях компонентов системы питания двигателя. Перед тем как начать проверку топливного насоса нужно быть уверенным что:

• Регулятор давления и форсунки работают в своем режиме;
• Фильтр тонкой очистки топлива не загрязнен;
• Датчики, которые влияют на смесеобразование работают исправно. Рекомендуем проверить датчик ДМРВ, датчик положения дроссельной заслонки, лямбда-зонд.

Также если на панели приборов загорелась лампа «CHECK” нужно произвести компьютерную диагностику.

Диагностика

Поломка насоса может быть вызвана двумя причинами:

1. Поломка реле бензонасоса или перегоревший предохранитель.
2. Неисправность в цепи питания.

Для проверки электрической цепи и реле проделываем следующее:

• Поверните ключ в положение зажигание, но не запускайте силовой агрегат. После поворота ключа в положение зажигание должен быть слышен щелчок реле и затем должно быть кратковременное срабатывание насоса. Если щелчок от реле не слышен, значит оно неисправно или на нем нет питания. Если реле щелкает, но насос не срабатывает, значит проблема в проводке, которая идет от реле к насосу;
• Под перчаточным ящиком найдите блок реле. Блок состоит из трех реле и трех предохранителей к ним. Реле топливного насоса расположено по центру. Извлеките предохранитель, проверьте его целостность и при необходимости замените;

Выбор запчасти

Владельцы инжекторных ВАЗ чаще всего устанавливают насос от производителя БОШ. Он немного дороже отечественных, но заметно отличается ресурсом.

Каталожные номера топливных насосов для ВАЗ 2113, 2114, 2115:

• 2112–1139009–12 – для двигателя объемом 1.5;
• 2112–1139009–01 – для двигателя объемом 1.6;
• 580453453 – универсальный насос БОШ.

Инструменты для работы:

• Крестовая отвертка;
• Головка на семь;
• Удлинитель;
• Вороток с трещоткой;
• Рожковый ключ на семнадцать.

Порядок работ по замене сеточки бензонасоса ВАЗ 2113-2115

1. Перед началом работ нужно отключить минусовую клемму АКБ. Также неплохо производить замену сеточки на пустом баке. При пустом баке есть возможность очистить осадок. Еще нужно сбросить давление в системе. На рампе установлен штуцер для измерения давления. Открутите пластиковую крышку штуцера и плоской отверткой нажмите на спускной клапан.

Замена бензонасоса

Для замены бензонасоса ВАЗ 2113, 2114, 2115 нужно проделать аналогичную операцию по снятию топливного модуля, как описано выше. Разборка самого модуля для замены насоса содержит множество нюансов, которые в текстовом варианте передать очень сложно.

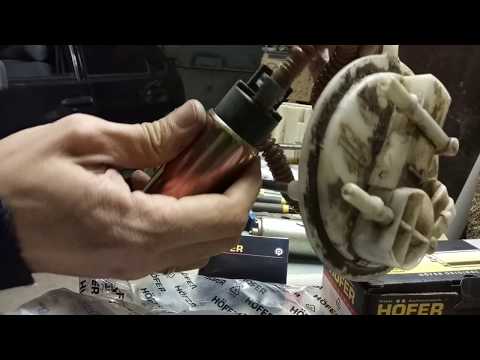

Рекомендуем посмотреть подробный видео материал по замене насоса в топливном модуле:

Топливный насос в ВАЗ 2114/2115: выявление поломок и их причины, проведение ремонта и замены

Владельцам автомобилей самарского семейства ВАЗ 2114/2115 жаловаться не на что: их машины вполне справляются с нагрузками и редко выходят из строя. Но в некоторых случаях проблемой становится поломка бензонасоса. Это важнейший элемент системы, неисправности которого грозят серьёзными проблемами: мотор просто не будет работать.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) выполняет перекачку горючего из бензобака к двигателю. На автомобилях семейства ВАЗ 14-й и 15-й моделях бензонасос располагается в топливном баке. Бензобак размещён на днище автомобиля, в задней части. Поэтому, чтобы в случае необходимости добраться до топливного насоса, потребуется снять подушку с заднего сидения в салоне и найти скрытый под ними маленький люк.

Устройство «спрятано» под задними сидениями, под малозаметным люком в корпусе авто

На автомобилях самарского семейства ВАЗ (то есть на «четырнадцатых» и «пятнашках») устанавливают «родные» заводские бензонасосы марки «Саратов». Производительность у них средняя, а вот в плане герметичности они могут подвести водителя в любой момент. Однако главное их преимущество — низкая стоимость.

Каждый владелец ВАЗ-2114/2115 вполне может заменить неугодный бензонасос на более качественный. Например, на отечественные «ДААЗ» или проверенный временем «Пекар».

Производство бензонсосов находится в г. Дмитровград

Зарубежные аналоги: QH (Англия) и OTA (Италия) также идеально вписываются в топливную систему отечественных автомобилей, однако, стоимость их почти втрое превышает цену за саратовский бензонасос. Однако, в отличие от насосов отечественного производства, изделия QH и ОТА снабжены всего одной мембраной, зато очень толстой. Поэтому при использовании иностранных дорогих бензонасосов практически исключена возможность попадания топлива в масло.

Производство «Пекаров» открыто в г. Санкт-Петербург

Таблица: сравнительные характеристики бензонасосов на ВАЗ 2114/2115

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);

повреждение поверхностей мембран;

израсходовался ресурс моторчика насоса;

проблемы в проводке или реле;

грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

Автомобиль при езде на небольшой скорости начинает дёргаться.

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.

С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.

Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.

В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.

Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.

Сборка агрегата производится в обратном порядке.

Видео: как провести ремонт бензонасоса на ВАЗ 2115 своими руками

Что делать, если не работает бензонасос

Перед тем как что-то решать относительно ремонта или замены этого устройства, стоит вспомнить о том, что функция бензонасоса — это создание определённого давления в топливной системе автомобиля. Соответственно, первым делом необходимо измерить давление горючего, вполне возможно, чтобы точно диагностировать выход бензонасоса из строя.

Измерение давления в топливной системе

Нормальные показатели атмосфер в топливной системе ВАЗ-2114/2115 следующие:

на холостом ходу — 2.5;

после включения зажигания — от 3;

без трубки регулятора давления — 3.3;

с пережатым сливом — 7;

после давления на педаль газа — от 3 до 4.5.

Потребуется замерить давление сразу в пяти состояниях работы топливной системы, чтобы получить точные данные. Под капотом автомобиля располагается штуцер давления, потребуется отвинтить с него крышку и прикрепить манометр со шлангом. Включая зажигание, зажимая слив, нажимая на газ, необходимо провести все пять измерений давления.

С помощью манометра можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность

Проверка проводки

В том случае, если показатели давления практически идентичны нормальным, потребуется проверить проводку на наличие короткого замыкания. Вполне возможно, что сам бензонасос находится в рабочем состоянии, пострадали лишь контакты, которые идут к нему.

Необходимо проводить проверку проводки бензонасоса на предмет короткого замыкания

Необходимо знать, что система проводки, которая выходит непосредственно на сам бензонасос, располагает тремя проводами: положительным, отрицательным и показателем уровня топлива в баке. Потребуется взять обычную лампочку с мощностью не более 12 V и закрепить её провода на контакты «+» и «-» на внешнем разъёме насоса. После завести мотор — если лампа моргнула, то контакт есть.

Если в цепи проводов есть изъян, то лампочка не загорится. Внутренние контакты бензонасоса проверяются следующим образом:

по очереди проводки лампочки подключаются к «+» и «-» на разъёмы бензонасоса, потом к его массе и реле;

если при подключении к отрицательному контакту лампа моргает, то контакт бензонасоса считается не рабочим, а если не моргает — то не рабочим является контакт «+».

После этого потребуется проверить сначала реле и предохранитель: если они в норме, то проводка повреждена где-то между насосом и реле.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

рожковый ключ на 17;

удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

Открыть капот и отсоединить клемму «минус» от аккумулятора.

Поднять подушку заднего сидения в салоне автомобиля.

Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.

Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.

Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.

Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.

После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.

Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Видео: как заменить топливный насос в ВАЗ 2114

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Замена бензонасоса и сетки на ВАЗ 2114

Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме.

Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель ВАЗ 2114 не лишена, конечно же. Чтобы решить проблему с отказавшим в работе топливным насосом, нужно удостовериться в его виновности.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
   1. Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
   2. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.

   Новый и старый фильтр грубой очистки

   Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

   Популярные поломки

   Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

   • Предохранитель топливной помпы;
   • Реле топливного насоса;
   • Масса помпы;
   • Моторчик;
   • Контакты;
   • Сам насос.

   Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

   Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

   Давление

   Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

   Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

   Режим проверки

   Нормальный показатель

   На холостых оборотах

   Без трубки регулятора давления

   При пережатом сливе

   При нажатии на педаль газа

   Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

   Контакты

   Бензонасос включает в себя три проводка:

   • Плюсовой (положительный);
   • Минусовой (отрицательный);
   • Показатель уровня топлива.

   Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

   Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

   Проверка контактов

   Моторчик

   Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

   • Для его проверки потребуется та же лампа на 12В;
   • Закрепите ее на любой клемме мотора;
   • Поверните ключ зажигания;
   • Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

   Моторчик

   Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

   Масса топливной помпы

   С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

   Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

   Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

   Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

   • Добраться к днищу через салон;
   • Убрать пластик под ручником;
   • Снять напольное покрытие;
   • Достать контакты заземления;
   • Прочистить;
   • Закрепить на бензонасосе максимально прочно.

   Масса

   Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

   При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

   Если же данный процесс нарушен, вам придется:

   • Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
   • Взглянуть со стороны переднего пассажира;
   • Отыскать три реле;
   • Самое нижнее из них — это наше искомое реле от насоса;
   • Поверните ключ зажигания;
   • Если от реле услышите характерный щелчок, оно исправно;
   • При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

   Предохранитель

   Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

   Расположение предохранителя

   1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
   2. Поднимите капот, посмотрите в зону около лобового стекла.
   3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
   4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
   5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
   6. Изучите его внешнее состояние, достав из короба.
   7. Если контакты целые, тогда все с предохранителем нормально.
   8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

   Замена насоса

   Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

   В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

   На бензонасос идет два топливных провода:

   • Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
   • Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

   Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

   1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
   2. Желательно опустошите бак от топлива.
   3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
   4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
   5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
   6. Открутите два крепежа, удерживающих крышку люка.
   7. Отключите электро разъем от модуля.
   8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
   9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
   10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
   11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
   12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
   13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
   14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

   Процесс замены

   Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая. Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

   Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.

   Замена бензонасоса ваз 2114 — пошаговая инструкция

   Бензонасос – это важнейшее устройство любого транспортного средства, поскольку без него невозможна подача топлива и движение автомобиля. Его месторасположение зависит от типа топливной системы, марки машины и многих других факторов; в ВАЗ 2114, так же, как и в 2113 и 2115, он располагается внутри бензобака.

   Сам бак находится в нижней поверхности дна в задней части автомобиля; обнаружить его можно под подушкой задних сидений, поэтому предварительно ее потребуется снять.

   Основные причины неисправности

   При выходе из строя бензонасоса ВАЗ 2114 может глохнуть после непродолжительной езды или вообще не заводиться при нормальном функционировании стартера и аккумулятора.

   Главные признаки поломок описываются ниже:

   1. Отказ транспортного средства является одним из основных признаков, но может являться свидетельством неисправностей многих устройств, поэтому предварительно следует проверить текущее состояние свечей и убедиться, что они не замаслены.
   2. Судить о неисправностях устройства можно и по показателям давления: нормально функционирующий бензонасос должен обеспечивать давление 3,2 бар. Нормальные показатели для топливной рампы объемом 1,5 литра находятся в диапазоне 285-325 кПа, а при объеме 1,6 литра – 375-389 кПа.
   3. Отсутствие характерной вибрации в насосе, которая обычно ощущается после поворота ключа. Обычно это является следствием вышедшей из строя проводки, что не позволяет сигналу зажигания доходить до устройства. В таком случае требуется диагностика проводки: они разбирается и проверяется при помощи специального оборудования.
   4. Отсутствие включения в работу одного из цилиндров двигателя, что сопровождается значительным понижением мощности, образованием вибраций на холостом ходу и выбросом несгоревшего бензина в катализатор. Это довольно распространенная проблема, которая может встречаться при самых разных неисправностях автомобиля, но в ряде случаев она является признаком нарушения функционирования бензонасоса, что приводит к неправильному сжиганию топлива внутри цилиндров.
   5. Подергивание двигателя на малых оборотах или до момента его выхода на старт в большинстве случаев свидетельствует о проблемах с бензонасосом: вышло из строя само устройство или имеются проблемы с фильтром малой очистки.

   Многие неопытные автовладельцы после выхода из строя насоса приобретают топливный модуль, в который входит данное устройство. Это является распространенной ошибкой, поскольку достаточно покупки отдельного бензонасоса, который стоит в 2-3 раза дешевле общего модуля: остальные части системы заменять совсем необязательно.

   Все подобные факторы могут привести к возникновению следующих поломок:

   1. Выход из строя системы давления, для диагностики потребуется замерить его показатели: на холостом ходу они должны составлять 2,5; в момент зажигания – 3,5; после снятия трубки регулятора давления – 3,3; после пережатия слива – 7; при нажатии на газ варьироваться от 3 до 2,5.
   2. Нарушения функционирования проводки, состоящей из отрицательного и положительного провода, а также показателя уровня топлива. Нарушение питания является одной из наиболее распространенных проблем, поэтому проверить проводку следует сразу же, если было установлено, что показатели давления находятся в норме. Для первичной диагностики отрицательный и положительный провод подключаются к лампочке 12В, после чего поворачивается зажигание: моргание лампочки будет свидетельствовать о наличии контакта. В таком случае требуется проверка внутренних контактов.
   3. При отсутствии проблем с давлением и проводкой проверяется моторчик – главная часть насоса, отвечающая за перегонку топлива. Диагностика осуществляется при помощи уже использованной лампочки 12В.
   4. Недостаточный крепеж массы бензонасоса, соединение может нарушиться при неосторожном использовании ручного тормоза. Устранение неполадки не вызывает сложностей, гораздо тяжелее добраться до нее, поскольку потребуется доставать контакт заземления массы.
   5. Выход из строя реле. Находится оно там же, где и масса бензонасоса; о наличии проблем с ним может свидетельствовать отсутствие характерного щелчка после поворота ключа зажигания.
   6. Выход из строя предохранителя. Потребуется осмотреть его контакты: если они перегорели, то необходима замена данного элемента.

   Порядок замены бензонасоса ВАЗ 2114

   Перед началом работ по демонтажу старого насоса и установке нового приспособления потребуется заготовить необходимый инструмент, для этих целей потребуется: набор фигурных и плоских отверток, ключ на 17, головка на 7 и старые ненужные тряпки для устранения загрязнений.

   Далее можно воспользоваться алгоритмом действий, который подробно описывается ниже:

   Замена бензонасоса на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

   Добро пожаловать!
   Бензонасос – в народе его принято называть по разному, кто то говорит бензонасос, а кто то просто топливный насос. Если более внимательно прочитать два этих названия, то уже складывается картинка для чего вообще нужна данная вещь, для большей ясности мы вам ответим то что она нужна лишь для того, чтобы качать топливо которое находится в бензобаке, в двигатель автомобиля. Поэтому если бензонасос выходит из строя, первое что случается с автомобилем, так это то что он перестаёт работать, потому что топливный насос не качает топливо в двигатель автомобиля, в связи с этим автомобиль просто заглохнет.

   Примечание!
   Для замены этого насоса вам нужно будет запастись: Небольшим гаечным ключом и отвёрткой!

   Краткое содержание:

   Где находится бензонасос?
   Во всех автомобилях самарского семейства, данный агрегат располагается во внутренней части бензобака, а бензобак в эту очередь установлен на данных автомобиля в нижней части автомобиля называемой в народе днище, а располагается этот самым бензобак в задней части автомобиля, то есть приблизительно где то под подушкой заднего сиденья и поэтому после откидывания данной подушки, очень легко можно будет разглядеть местонахождение бензонасоса, в данном случае на фото он указан стрелкой:

   Когда нужно менять бензонасос?
   Он заменяется в случае выхода из строя, или же в случае засорения его сетки которую в свою очередь можно будет просто снять и заменить на новую, или же просто снять и промыть её и вследствие чего она будет чистой и будет намного лучше пропускать топливо в двигатель автомобиля. (О том как снять сетку, см. в статье под названием: «Замена сетки бензонасоса на ВАЗ»)

   Как заменить бензонасос, он же топливный насос на ВАЗ 2113-ВАЗ 2115?

   Примечание!
   Прежде чем приступать к работе, обязательно помните об том, что если вы собираетесь работать с системой подачи топлива в двигатель автомобиля, то здесь всегда нужно стравливать давление которое находится в системе, потому что если давление не будут стравлено, то при отсоединении топливопроводов от бензонасоса, струя которая находиться в них под давлением брызнет на вас, или либо на сиденья и тем самым запачкает их, поэтому давление в системе обязательно нужно снижать, а как это сделать, спросите вы?

   Есть два способа снижения давления в системе, первый способ да даже скорее всего не способ а просто стечение времени, то есть если автомобиль простоит на одном месте не заводясь примерно 2-3 часа и выше, то давление в системе топлива снизится и в связи с этим при отсоединении топливопроводов уже не будет брызгать на вас сильная струя топлива из них.

   Второй способ тоже очень простой, для осуществления этого способа сперва разыщите в своём автомобиле диагностическую колодку, в которой располагается всего три предохранителя, один из которых предохранитель бензонасоса (Он указан под f3), так вот снимите данный предохранитель и после чего заведите машину, и дайте ей поработать некоторое время пока она не заглохнет, а после того как она заглохнет установите данный предохранитель на своё место и перейдите к снятию бензонасоса!

   Есть ещё один заключительный способ при помощи которого тоже можно стравить давление из системы, как это сделать см. в статье: «Снижение давления в системе питания»!

   Снятие:
   1) В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи. (О том как отсоединить клеме, читайте в статье: «Замена аккумулятора на ВАЗ» пункт 1)

   2) Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

   3) После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

   Примечание!
   Лючок находится практически в самом центре, в том случае если вы его не найдёте то возможно об у вас спрятан под шумоизоляционным материалом, в таком случае попробуйте найти надрез возможно где ни будь он уже был сделан заранее для беспрепятственного доступа к бензонасосу, а если надрез найден не будет то в таком случае аккуратно ножом отрежьте именно в том месте где находится бензонасос часть шумоизоляционного материала для доступа к нему!

   4) Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

   5) Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

   6) Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

   7) Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

   После чего извлеките двумя руками топливный насос из бака автомобиля.

   Примечание!
   Насос извлекайте очень аккуратно и всегда помните о том, что поплавок который так же крепится к этому насосу находится во внутренней части бензобака и поэтому после вытаскивания топливного насоса, чуть его поверните на бок чтобы прошёл этот самый поплавок!

   9) И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

   Примечание!
   Обратите своё внимание когда насос будет снят, чтобы во внутренней части бака ничего не осталось, в том случае если внутри бака останется стакан-накопитель, тогда его извлеките от туда и установите его либо на старый, либо (если он в хорошем состоянии) на новый насос, либо вообще выкиньте!

   Установка:
   Установка нового насоса, происходит в обратном порядке снятию.

   Дополнительный видео-ролик:
   Более подробно об том как заменить данный насос, смотрите в видео-ролике который расположен чуть ниже:

   Читайте также  Ваз 2101 ремонт двигателя
