Замена ламп мазда 3

Замена лампы ближнего света Мазда 3 (ВК) 2003 — 2009

Замена лампы ближнего света Мазда 3. Порядок выполнения работ:

1. Выключите зажигание и переведите центральный выключатель освещения в положение «OFF».

2. Поднимите крышку капота и зафиксируйте её металлическим упором.

3. Отсоедините провод от «отрицательной» клеммы АКБ.

4. При замене лампы ближнего света Мазда 3 на левой фаре, обязательно демонтируйте пластиковый кожух. Для этого возьмите плоскую отвертку и вытащите 3 пистона крепления кожуха. Затем снимите сам кожух.

Кожух воздухоочистителя автомобиля с объемом двигателя 1.6 л.

На автомобилях с мотором 2.0 л. снимите крышку фары вместе с воздухозаборником охлаждения АКБ.

Кожух воздухоочистителя автомобиля с объемом двигателя 2.0 л.

5. Зажмите по бокам фиксаторы колодки проводов и отсоедините её от патрона лампочки ближнего света Мазда 3.

6. Снимите с корпуса фары и патрона лампочки резиновый уплотнитель (потяните за выступы).

7. Отстегните металлический фиксатор лампочки и отведите его в сторону (максимально вправо).

8. Опустите фиксатор вниз. Потяните за металлический цоколь и вытяните патрон лампочки из корпуса фары.

9. Удерживая отработанную лампочку за металлическую часть, отсоедините ее от патрона.

10. Замените лампу ближнего света Мазда 3 на рабочую, установите на место и зафиксируйте металлическим фиксатором.

Замена ламп Мазда 3 Фото инструкция как поменять передние лампы на Мазда 3

Любая Mazda 3 иногда создает много проблем своему хозяину, но благодаря большому количеству инструкция и рекомендаций по ремонту практически любой неисправности в Мазда 3, эти заботы становятся очередной возможностью научиться чему-то новому. Сейчас большинство автолюбителей все чаще отдают предпочтение собственноручному ремонту Mazda 3, что позволяет сэкономить немало денег, потратив несколько часов свободного времени на выполнение такой работы.

Лампа ближнего света

Чем нужно вооружиться для выполнения замены лампочки

Если у вас возникла проблема с лампочками передних фар Мазда 3 и ближний свет не функционирует, то замена лампы потребует от вас вооружиться такими инструментами:

нужна новая лампочка;
набор отверток – пригодиться могут разные;
маленький фонарик, который может помочь разглядеть труднодоступные детали.

Выполнение такого несложного ремонта Mazda 3 на самом деле поможет сэкономить до 150 евро, которые бы запросили за восстановленный ближний свет на СТО.

Самым трудным моментом же во время ремонта все считают снятие защитной защелки, которой фиксируется лампа. При этом поставить ее обратно будет тоже непросто, здесь, по большей части, понадобится терпение и ловкость.

Набор инструментов для снятия лампы

Процесс замены лампочки

Учтите также, что замена лампочек ближнего света в Мазда 3 по схеме, предоставленной производителем, поможет вам мало, поскольку в ней, почему-то, схема изображена в перевернутом виде. Поэтому постарайтесь восстанавливать ближний свет по схеме, предоставленной нами далее.

Mazda 3 — это автомобиль, который пользуется большой популярностью у российских автолюбителей. В связи с этим возникает множество вопросов по эксплуатации и ремонту, которые вполне реально решить самостоятельно, например, провести замену ламп.

Если у вас установлены ксеноновые лампы, то их самостоятельная замена запрещена. Потому что при неправильных действиях увеличивается возможность поражения электрическим током. При замене галогенных ламп следите за тем, чтобы не разбить их. Перед заменой ламп проверьте, выключено ли зажигание и центральный выключатель, отвечающий за освещение.

После этого откройте капот и отверните винты, которые крепят щиток, за которым расположены лампы. Для замены ламп дальнего света поверните патрон и выньте его из фары. Помните, что при снятии патрона его нужно аккуратно потянуть назад. Отключите электрический разъем от патрона, нажав на фиксатор и потянув на себя.

Установите новую лампу и выполните сборку в обратной последовательности. Помните, что прикасаться к лампе голыми руками запрещено, поскольку жировые пятна могут вызвать дополнительный нагрев лампы и выход ее из строя. Производите все действия в перчатках, а при появлении пятен, немедленно удалите их при помощи спиртового раствора, нанесенного на чистую тряпку.

Для замены ламп ближнего света отключите электрический разъем, и отсоедините уплотнительную крышку. После этого снимите держатель лампы, отведя его в сторону. Выньте старую лампу и проведите ее замену. Для того, что сменить лампы в противотуманных фарах, открутите винты, крепящие грязезащитный кожух.

После этого выкрутите патрон с лампой и выньте его наружу. Не забудьте отсоединить электрический разъем и установить новый осветительный прибор. Чтобы заменить лампы в задних фарах, аккуратно вытяните сердечники и отщелкните пластмассовые держатели, крепящие заднюю панель багажника. После этого отсоедините обивку багажника. Выверните патрон нужной лампы из корпуса фонаря и произведите замену лампы.

Замена ламп Mazda 3 BK

Mazda 3 BK

Для минимизации проблем со световыми устройствами, следует периодически заменять лампы Мазда 3 БК. В зависимости от комплектации используются галогенные и ксеноновые лампочки для ближнего света Mazda 3 BK. Рассмотрим, какие типы лампочек необходимо применять и как выполнять замену.

Какие лампы на Мазда 3 BK

В осветительных приборах Mazda 3 BK используются следующие типы лампочек:

HB3 (60 Вт) – дальний свет;
W5W (5 Вт) – габариты передней оптики, подсветка государственного номера;
галогенная H7 (55 Вт) или ксеноновая D2S (35 Вт) – лампы ближнего света Мазда 3 БК;
PY21W (21 Вт) – поворотники спереди и сзади;
H11 (55 Вт) – передние ПТФ;
W21, 5W или светодиоды мощностью 21, 5 и 0,4 Вт соответственно – габариты и стоповые огни сзади;
P21W (21 Вт) – противотуманка задней левой фары, огни заднего хода правой;
W16W (16 Вт) – дополнительный стоповый сигнал;
WY5W (5 Вт) – боковые поворотники.

Замена лампочек Mazda 3 BK

При ухудшении уровня светового потока оптики Мазда 3 БК, а также мигании габаритов в момент включения указателей поворотов необходимо проверить целостность контакта массы с кузовом.

Виды лампочек (Ссылка на источник фото)

Рекомендуется регулярно выполнять замену ламп Mazda 3 BK. Дело в том, что визуально заметить ухудшение уровня светового потока сложно. Это обусловлено тем, что колба мутнеет постепенно.

Замена ламп ближнего света Мазда 3

Лампочка Мазда 3 БК 2008 ближнего света меняется по указанной ниже схеме:

Снимается питание с бортовой сети Mazda 3 BK посредством отключения минусовой клеммы от АКБ (указанное действие выполняется перед заменой любой лампочки).

Демонтируется воздухосборник с воздушного фильтрующего элемента.
Отсоединяется разъем питания от патрона блок-фары.
Стягивается защитный кожух из резины.

Отжимается и откидывается фиксатор светового устройства из металла.

Поочередно извлекается патрон и лампочка из оптики с дальнейшей установкой запасного элемента.

Меняем другие источники света в передней блок-фаре

Смена остальных световых устройств в оптике Mazda 3 BK 2006 спереди выполняется следующим образом:

Габариты – зажимается фиксатор колодки жгута, а затем она отсоединяется от патрона габаритных огней. Патрон проворачивается влево и вынимается из технологического отверстия. Далее остается вытащить поврежденную лампу.

Крепеж габарита, достаем повернув против часовой стрелки (Ссылка на источник фото)

Поворотники – по аналогии с предыдущим пунктом отключается разъем питания указателя поворота Мазда 3 BK. Затем крутится влево и вытаскивается патрон. В заключении понадобится вытянуть неисправную лампочку из контактной части и заменить.

(Ссылка на источник фото)

Смена элементов освещения в ПТФ

Порядок смены лампочки в противотуманной фаре Мазда 3 БК 2007:

Выкручиваются крепежные винты подкрылка к переднему бамперу в количестве трех штук.

(Ссылка на источник фото)

Насколько позволяет расстояние, оттягивается подкрылок Mazda 3 BK.

Зажимается фиксатор, и отсоединяется разъем питания противотуманки.

Проворачивается корпус контактной части ПТФ влево и вытягивается из фонаря.

Извлекается и заменяется световой источник противотуманки.

Меняем источники света в заднем фонаре

Процесс замены ламп в блок-фаре сзади Mazda 3 BK 2005:

Поднимается крышка багажника.

(Ссылка на источник фото)

Поддевается и убирается в сторону лючок для обслуживания блок-фары, который расположен в обивке.

Отключается разъем питания лампочки, которая подлежит замене. Предварительно зажимается фиксатор из пластика.

Извлекается из корпуса фары патрон после проворачивания в левую сторону.

Вынимается источник света из контактной части.

Устанавливается запасной элемент в обратной последовательности.

Смена в дополнительном стоп-сигнале

Лампочка дополнительного стопового огня Мазда 3 БК 2004 меняется по следующей схеме:

Демонтируется облицовочный материал на тыльной стороне крышки багажника.

(Ссылка на источник фото)

Отключается колодка питания лампочки дополнительного стоп-сигнала, зажав фиксирующую планку из пластика.

Патрон крутится влево и вытаскивается из корпуса фонаря.

Далее вынимается лампа из контактной части, и осуществляется замена.

Замена в фонаре освещения номера

Для смены лампочки в плафоне номерного знака Mazda 3 BK 2003 необходимо провернуть корпус контактной части в левую сторону. Затем он вытаскивается, из него вынимается лампа и меняется.

(Ссылка на источник фото)

Меняем салонные элементы освещения

Лампа подсветки салонного пространства Мазда 3 BK 2008 меняется по следующей схеме:

Поддевается рассеиватель плафона. Желательно при помощи пластиковой лопатки, чтобы не повредить.

(Ссылка на источник фото)

Извлекается и меняется лампочка.

Замена светового устройства в индивидуальной подсветке салонного пространства Mazda 3 BK выполняется следующим образом:

Аккуратно поддевается и опускается фонарь.

Патрон светового устройства проворачивается влево и вытаскивается.

Устанавливается запасной источник света совместно с патроном, так как это неразборный элемент.

Правила работы с галогенными лампами

(Ссылка на источник фото)

Световой поток от галогенных ламп совсем неплох. При этом их в Mazda 3 BK большинство.

При замене галогенных источников света следует соблюдать нижеперечисленные рекомендации:

Перед выполнением демонтажа поврежденного светового устройства Mazda 3 BK необходимо ознакомиться с порядком проведения работ. Иначе велика вероятность механического повреждения элементов оптики.
Исключить прямой контакт с колбой лампочки, работы следует проводить в хлопчатобумажных перчатках – оставленные отпечатки пальцев могут привести к повреждению или разрыву колбы, так как в процессе эксплуатации она нагревается до восьмисот градусов Цельсия.
В случае образования загрязнения на колбе, следует протереть ее спиртовой салфеткой.
Аккуратно подключайте разъемы питания, чтобы не погнуть контакты.
После смены выполняется регулировка и тестирование оптики Mazda 3 BK.

Не все лампы Мазда 3 БК можно заменить самостоятельно. В некоторых случаях не обойтись без помощи специалистов. При подборе запасных частей рекомендуется отдать предпочтение ведущим производителям. К ним относятся следующие компании: Bosch, Philips, Osram, General Electric, Koito, Fucura.

Диодные источники света в ближний свет Mazda 3 BK

Лампочки диодного типа можно устанавливать только в линзованную оптику. Иначе не удастся добиться четкого пучка и границы света. На Мазда 3 BK линзованная оптика, поэтому можно заменить галогенные лампочки ближнего света на LED. Одним из вариантов является H7 New с AliExspress.

LED

LED лампы (Ссылка на источник фото)

Монтаж ведется согласно прилагаемой инструкции. Но дополнительно потребуется использовать уплотнительные резинки. Это необходимо для обеспечения прижатия лампы пружинкой. Также понадобится зафиксировать резиновую заглушку лампы перед установкой в технологическое отверстие, в дальнейшем сделать это проблематично. Перед подключением разъема питания понадобится немного развести контакты лампочки, так как расстояние между ними уже, чем на питающей колодке.

В установленном варианте

Заключение

Смену световых устройств на Mazda 3 BK рекомендуется выполнять, не дожидаясь их полного выхода из строя. При подборе запасных частей необходимо учитывать типы цоколей ламп Мазда 3 БК.

Как заменить лампы ближнего света Mazda 3

Лампа ближнего света

Чем нужно вооружиться для выполнения замены лампочки

нужна новая лампочка;
набор отверток – пригодиться могут разные;
маленький фонарик, который может помочь разглядеть труднодоступные детали.

Выполнение такого несложного ремонта Mazda 3 на самом деле поможет сэкономить до 150 евро, которые бы запросили за восстановленный ближний свет на СТО.

Набор инструментов для снятия лампы

Процесс замены лампочки

Учтите также, что замена лампочек ближнего света в Мазда 3 по схеме, предоставленной производителем, поможет вам мало, поскольку в ней, почему-то, схема изображена в перевернутом виде. Поэтому постарайтесь восстанавливать ближний свет по схеме, предоставленной нами далее.

Замена лампочки ближнего света Mazda 3 в более простой схеме выглядит следующим образом:

Обязательно отключите освещение.
Снимаете грязезащитный кожух, крышку уплотнителя нужно повернуть против часовой стрелки и она отойдет:

открутите три болта, которые держат крышку блока фары, делайте это осторожно, потому что болтики пластиковые и могут сломаться, затем вдерните пистоны, в которых были болты;
снимите пластиковую крышку фары, дополнительно можно снять и крышку предохранителей, но это не обязательно;
далее снимите резиновую заглушку, она скрывает сам фонарь с лампочками.

Снимает лампу, отключив ее от питания:

Аккуратно вынимается испорченная лампочка:

лампочка обычно защищается дополнительно резиновой заглушкой, которую также необходимо снять;
дальше снимите контакт питания с лампы и достаньте ее.

Чтобы собрать фару обратно просто выполняйте все действия в обратном порядке.

Когда замена лампочки в Мазда 3 окончена, не забудьте завести двигатель и проверить работоспособность фары.

Дополнительные советы специалистов

Также специалисты дают несколько рекомендаций относительно замены лампочек в Мазда 3, которые важно соблюдать:

Замена габаритной лампочки мазда 3

Как только подумаю, что надо бы заехать пройти ГТО (машинке стало 3+ года недавно) чтобы была карточка для страховки, так что-нибудь мне да помешает…
Сперва заметил что огнетушитель уже был на 0, и долго руки доходили купить новый…
Потом как снова подумал ехать, так увидел в отражении впереди идущего авто что одна из ламп ближнего света перегорела… ну да ладно, купил такую же H11, поменял.

Теперь же решил, пока всё работает заеду как-нить пройти уже ГТО… но нет, лампочка в левом переднем габарите умерла…
Ладно, подумал я, это же всего лишь габарит, делов то, выкручу, посмотрю какая, да куплю новую… ага, первая попытка подобраться к ней оказалась неудачной… сильно уж неудобно расположение крепления, да и не понял сразу как вообще его доставать. Короче полез в поиске на драйв… как оказалось нужно ухитриться подобраться да крепежа (насадка на патрон такая с ушами), повернуть примерно на 45 градусов ПРОТИВ часовой стрелки и вынуть всё вместе с лампой.
Хотя есть и те, кто для этого снимал бампер и фару.

Ну и заехал на днях по пути в один из магазинчиков торгующих всем подряд для машин. Тут выбор и пал на диоды, подумал а почему бы и нет :)… короче выбрал какие были средненькие и по цене и по размерам.

Светят ярко белым. Вышел из магазина и пошел копаться под капотом. Отключив и отодвинув электрическую фишку, в принципе доступ до крепежа габаритов открылся, рука конечно не пролезла, но пальцами удалось достать и провернуть. Далее вытаскиваем, меняем лампочку на диод, и все запихиваем и подключаем назад как было.

Ну и несколько фоток чтобы разбавить текст:

Детали и расходники:

Тканевые перчатки
Ветошь
Спирт
Оригинальная лампа W5W (12v/5W) Mazda 9970-LL-W5W или Mazda 9970-16-050

Примечание:

В блок-фаре Мазда 3 BL установлена лампа габаритного света W5W мощностью 5 Вт.

Не трогайте руками колбу лампочки! Поскольку лампочка довольно сильно нагревается, то пятна от касаний могут вызвать потемнение колбы или ее взрыв.

Брать лампочку за колбу рекомендуется чистой ветошью или в чистых перчатках.

Если заметили на колбе жирные пятна, уберите их с помощью спирта.

Не устанавливайте лампы большей мощности, чем указано в инструкции!

Упакуйте перегоревшую лампу в коробку из-под новой лампы и выбросите в местах, недоступных для людей.

Замена лампочки габаритов Мазда 3. Порядок выполнения работ:

1. Поднимите крышку капота и установите на упор.

2. Отсоедините провод от «минусовой» клеммы АКБ.

3. Перейдите к задней части корпуса фары.

4. Нажмите на фиксатор колодки проводов блок-фары и отсоедините ее от разъема.

5. Поверните примерно на 45° против часовой стрелки удлинитель патрона лампы габаритного света.

6. Достаньте патрон с лампой габаритного света Мазда 3 из корпуса блок-фары.

7. Потяните лампу непосредственно за колбу и достаньте ее из контактных зажимов патрона.

8. Замените габаритную лампочку Мазда 3 на рабочую и вставьте ее в патрон.

На фото установлена светодиодная габаритная лампа

Примечание:

Не касайтесь пальцами стеклянной колбы новой лампы. Если Вы случайно загрязнили новую лампочку, то перед установкой протрите ее бумажным полотенцем, смоченным в спирте.

9. Соберите все в обратной последовательности.

Аналоги других производителей:

Fortluft 2825 от 59 руб.; Koito 1583 от 73 руб.;
LYNXauto L12805 от 61 руб.; Mazda 9970-LL-W5W от 81 руб.
Narva 17177 от 64 руб.; Bosch 1 987 301 026 от 106 руб.;
General Electric 27888 от 66 руб.; Ledo 12966S8N1 от 113 руб.;
Philips 12961 CP от 72 руб.; Avantech ALB0102 от 428 руб.

Видео замены лампочки габаритов Мазда 3 (BL):

Замена ламп передних фар Мазда 3 (2010-2013 года) показана в этом фотоотчете. Поменять сгоревшую лампу можно своими руками, инструменты при этом понадобятся только при замене лампы поворотника. Вот какие лампы используются:

лампа ближнего света — H11;

лампа дальнего света — HB3 (9005);

лампа поворота — 7444NA.

Замена передних ламп Мазда 3

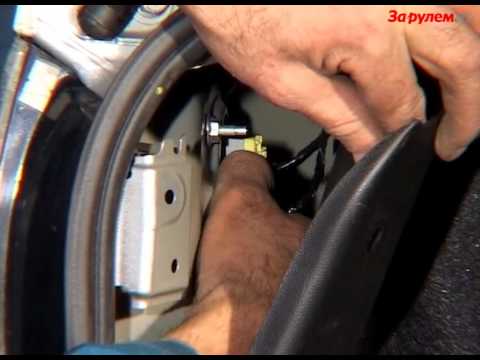

Для замены лампы поворотника понадобится вывернуть колесо и вытащить крепления защиты колесной арки. При этом пригодится отвертка. Удали крепления, можно отвернуть край защиты и получить доступ к лампе. Остальные лампы меняются несколько проще.

Замена лампы ближнего света Мазда 3

Лампа ближнего света внешним видом напоминает глаз робота и находится в центре блока фары. Чтобы вытащить лампу из корпуса, следует повернуть ее основание на четверть оборота против часовой стрелки. Отсоединить разъем питания можно нажав черный язычок фиксатора.

Установка лампы происходит в обратном порядке.

Замена лампы дальнего света Мазда 3

Лампа дальнего света расположена на внутренней стороне блока фары. Следует отсоединить разъем питания, разобравшись с фиксатором. Затем повернуть основание лампы против часовой стрелки и достать ее из фары. Заменить новой лампой в обратной последовательности, не касаясь пальцами стекла.

Замена лампы поворотника Мазда

Лампа сигнала поворота находится на внешней кромке блока фары. Получив доступ к лампе из колесной арки, следует повернуть основание лампы против часовой стрелки и достать лампу из фары. Затем просто вытащить старую янтарную лампу и установить в патрон новую. Потом вернуть лампу в фару в обратном порядке.
