Где находится главный цилиндр сцепления

Устройство гидравлического привода сцепления

Любой механизм должен иметь органы воздействия, а также управление. Не является в этом плане исключением сцепление автомобиля. Предназначенное для кратковременного разъединения трансмиссии и двигателя, оно является неотъемлемой частью любого транспортного средства, служит для обеспечения возможности управления машиной.

Для передачи воздействия от водителя на этот механизм на легковых автомобилях обычно используется гидравлический привод; одной из ответственных деталей подобного устройства является главный цилиндр сцепления.

Об устройстве гидравлического привода

Чтобы лучше понимать, о чем будет идти речь, надо хотя бы схематично представить конструкцию такого привода. Его назначение, устройство, роль в составе автомобиля оставим в стороне, в данном случае важен сам гидравлический привод.

Его реализацию, в качестве примера, как один из возможных вариантов, можно увидеть на приведенном ниже рисунке. Этого достаточно для понимания устройства и работы привода сцепления, а также понимания его роли и значения в составе автомобиля.

Из деталей привода на рисунке необходимо отметить такие узлы:

1. бачок для заливки тормозной жидкости (1), которая используется в качестве наполнителя гидравлического привода;
2. главный цилиндр сцепления (2);
3. гидротрубки (3,4,5) и шланг (7);
4. рабочий цилиндр сцепления (8);
5. педаль (6) и возвратная пружина (9).

Как работает гидравлический привод

Не касаясь устройства отдельных узлов данного механизма, к этому можно будет вернуться немного позже, вполне достаточно упрощенно ознакомиться с его работой. Будем считать, что в привод залито необходимое количество тормозной жидкости, он исправен и полностью работоспособен.

При нажатии на педаль (6) усилие через шток передается в главный цилиндр привода сцепления (2). Он воспринимает это усилие, а затем через систему трубок и шлангов передает его на рабочий цилиндр сцепления. Последний через вилку сцепления и выжимной подшипник отключает трансмиссию от двигателя.

Как устроен гидропривод

Устройство главного цилиндра сцепления может быть конструктивно выполнено различным способом, но в целом по принципу действия совпадает во всех вариантах. Для примера на рисунке ниже приведен главный цилиндр сцепления в разрезе.

Среди основных деталей можно выделить

• (2) — толкатель, связывающий механизм с педалью;
• (3) главный цилиндр;
• (4) поршень;
• пробки и возвратная пружина.

Из рисунка видно, что цилиндр сцепления разделен на две части перегородкой. Верхняя половина служит для заправки гидропривода жидкостью, поступающей в цилиндр из бачка (5), и хранения ее необходимого рабочего запаса. Если все настроено и отрегулировано правильно, то ее уровень должен составлять три четверти от рабочего объема.

Нижняя часть служит в качестве рабочей зоны. В исходном состоянии поршень (4) пружиной поджат к разделительной стенке, между толкателем и поршнем образуется зазор А, и через него жидкость заполняет рабочую зону.

При нажатии на педаль толкатель, перемещаясь, перекрывает зазор А, перетекание из верхней части в нижнюю прекращается, начинает перемещаться поршень, передавая через систему трубок и шлангов на рабочий цилиндр усилие от ноги водителя.

Благодаря различию диаметров поршня и выходного отверстия его значение увеличивается, этого становится достаточно для срабатывания сцепления. Такая конструкция привода позволяет при легком нажатии на педаль обеспечивать требуемое усилие для срабатывания всего механизма.

При отпускании педали поршень под воздействием пружины и существующего в системе давления возвращается в исходное положение, туда же перемещается толкатель, благодаря чему восстанавливается свободное проникновение жидкости между двумя частями цилиндра.

Характерные неисправности

Несмотря на свою простоту, главный цилиндр также может послужить источником серьезных неприятностей. Наиболее распространенными причинами дефекта могут быть:

• недостаток рабочей жидкости;
• попадание в систему гидропривода воздуха.

В первом случае нужно просто проверить в бачке уровень жидкости, при ее недостаточном количестве надо долить до установленного значения. Для исключения подобного необходимо периодически контролировать положение жидкости в бачке при проведении регламентных работ, а также техническом обслуживании.

Причинами попадания воздуха в главный и рабочий цилиндры, приводящими к отказу сцепления, могут быть трещины в шлангах, износ деталей или подтекание системы в местах соединения ее различных участков.

С целью восстановления работоспособности системы необходимо устранить такие источники подтекания и попадания воздуха в магистраль, главный и рабочий цилиндры, а также прокачать всю систему для удаления из нее уже попавшего воздуха.
Эту процедуру можно выполнить вполне самостоятельно, не прибегая к помощи автомастерской. Из-за конструктивных особенностей, которыми обладает главный цилиндр у разных автомобилей, описать правильно эту процедуру затруднительно, хотя вкратце можно отметить, что проводится она нажатием на педаль сцепления. При этом на специальный штуцер или клапан надевается дополнительный шланг, через него рабочая жидкость поступает в отдельную емкость с тормозной жидкостью.

Ее уровень в бачке, с которым связан главный цилиндр, не должна опускаться при этом ниже установленного уровня, иначе вновь возможно попадание воздуха. Вместе с жидкостью воздух уходит из системы. Когда его пузырьки прекратят выделяться, можно считать, что система прокачана, и воздух из нее удален. После этого все приводится в первоначальное состояние, проводится необходимая регулировка узлов и механизмов (выставляются зазоры, свободный ход).

Главный цилиндр предназначен для передачи усилия с педали и преобразования его значения до величины, которой должно быть достаточно для перемещения вилки сцепления. При этом сработает механизм сцепления и связь между двигателем и колесами автомобиля будет разорвана.

Замена главного цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Главный цилиндр сцепления – благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.

Со временем главный цилиндр приходит в негодность и его приходится менять, чтобы вы знали все тонкости замены а так же где главный цилиндр располагается, изучите данную статью и мы надеемся вам всё станет понятно. Если останутся какие либо вопросы после прочтения, тогда смело их задавайте в комментариях и мы вам на них ответим!

Примечание!
Для замены главного цилиндра вам понадобится: Гаечный ключ «на 13» и ещё можно будет воспользоваться удлинителем с накидной головкой. А так же вам нужно будет запастись резиновой грушей и отвёрткой!

Краткое содержание:

Где находится главный цилиндр сцепления?
Он располагается в подкапотном пространстве автомобиля на фото указан жёлтой стрелкой. А рядом с ним находится вакуумный усилитель тормозов (Красная стрелка), а так же главный тормозной цилиндр (Синяя стрелка) и поверх него находятся несколько бачков один из которых бачок гидропривода тормозов указанный зелёной стрелкой.

Когда нужно менять главный цилиндр сцепления?
Его необходимо заменять, при:

1. Появлении на нём утечки тормозной жидкости.

2. А так же при неполном выключение сцепления и при неполном включении сцепления. Многие зададут вопрос: «А как узнать что сцепление включается и выключается не полностью?» объясняем.

Если при выжимании педали до упора, вы выключаете а затем включаете передачу и чувствуете что передачи включаются тяжело и с хрустом, то это означает что сцепление включается не полностью.

А если вы едете на автомобиле и при резком разгоне у вас происходят подергивания автомобиля, или же вообще стрелка тахометра скачет вверх а машина не едет, то это означает что сцепление выключается не полностью.

Примечание!
Но есть один нюанс, те же проблемы с выключение и включением сцепления могут так же происходить и с исправным главным цилиндром, допустим детали самого сцепления износились и т.д. Поэтому лучше всего переходить к замене цилиндра, лишь при появлении на нём различного рода трещин через которые будет выходить тормозная жидкость, что в свою очередь недопустимо!

Как заменить главный цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва вам нужно будет взять в руки резиновую грушу и после чего при помощи неё, откачайте всю тормозную жидкость из бачка гидропривода сцепления.

2) Затем рукой отсоедините резиновый ремень который крепит расширительный бачок к кузову автомобиля, а после отсоединения аккуратно снимите бачок и положите его таким образом чтобы из него не выливалась жидкость и он не мешал работе.

Примечание!
Снизу к бачку присоединен шланг, отсоединяйте его только в том случае если расширительный бачок будет полностью пуст и в связи с чем бачок можно будет полностью снять с автомобиля!

3) Следом отвёрткой отверните гайку которая крепит трубопровод к цилиндру, а после отворачивания гайки отведите трубопровод в сторонку.

4) Теперь при помощи отвёртки ослабьте хомут который удерживает шланг на главном цилиндре и после чего снимите его с цилиндра.

5) Далее с помощью удлинителя с накидной головкой отверните две гайки которые крепят цилиндр к кузову автомобиля и после чего аккуратно снимите цилиндр, вылив при этом из него оставшуюся тормозную жидкость.

Примечание!
Более подробное снятие цилиндра, смотрите в видео-ролике который расположен в конце статьи!

Установка:
1) Установка нового главного цилиндра сцепления осуществляется в обратном порядке снятию.

Примечание!
Когда новый цилиндр будет установлен, обязательно прокачайте гидропривод а иначе сцепление у вас очень плохо работать! (Как прокачать гидропривод, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Хотите более подробней узнать процесс замены главного цилиндра сцепления на автомобилях «Классического» производства? Если Да! То тогда просмотрите познавательный видео-ролик, в котором процесс замены описывается детально.

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

• от педали через толкатель (10) на шток (8) передается усилие;
• поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1);
• жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку;
• при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки.

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении;
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него);
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали;
• материал корпуса: чугун, алюминий, сталь, полимер;
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль. Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки.

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи.
Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

При работе нужно помнить, что тормозная жидкость достаточно агрессивна к пластику, ткани, лакокрасочным покрытиям и даже коже. Так что работать с ней нужно аккуратно, а любые потеки и капли на деталях или кузове автомобиля сразу стирать чистой салфеткой. По этой же причине нужно следить за состоянием резиновых деталей, соприкасающихся с тормозной жидкостью: они могут очень быстро портиться и буквально усыхать под действием агрессивной химии, для которой не предназначены.

И, конечно, доливать тормозную жидкость в систему надо в чистом закрытом помещении (гараже или автомастерской), чтобы пыль не попала внутрь.

Интересное свойство тормозной жидкости – очень хорошее проникающее действие, благодаря чему она просачивается наружу по микроцарапинам на зеркале цилиндра или поршне, даже если заменить резиновые уплотнители. По этой причине в ремкомплект входит новый поршень, а царапины и потертости внутри цилиндра становятся однозначным показанием к замене всей детали.

Интересный факт: откуда песок в приводе сцепления?

Иногда автомеханики, ремонтирующие привод сцепления, видят в тормозной жидкости осадок, напоминающий мелкие песчинки. Взяться песку в таком количестве, вроде бы, неоткуда.

Причина появления осадка в том, что большинство марок тормозной жидкости неустойчивы к электровоздействию, и при попадании даже под очень низкое напряжение некоторые компоненты жидкости выпадают в осадок (кристаллизуются). Но откуда электричество в системе при исправной проводке?

Как оказалось, чугунный корпус цилиндра и алюминиевый поршень при присутствии тормозной жидкости создают маленький электрический потенциал, отчего и начинается кристаллизация элементов жидкости. По этой причине многие производители делают поршни из полимерных сплавов, обладающие, помимо нейтрального взаимодействия с металлом еще и уменьшенным воздействием на зеркало цилиндра. Второй вариант это латунный поршень, но цена такой детали может отпугнуть даже самого смелого покупателя.

Для более долгой службы всей системы гидропривода сцепления нет ничего лучше своевременной замены тормозной жидкости, ведь она тоже со временем вырабатывает антикоррозийные присадки и превращается в агрессивный окислитель. При регулярном ТО системе не повредит ни ежедневное стояние в пробках, ни чугунно-алюминиевые детали, ни другие нагрузки.

Подробнее о том, как выбрать новый главный цилиндр сцепления, читайте в статье «Гид покупателя».

Главный рабочий цилиндр сцепления: принцип работы, неполадки, ремонт

Сцепление является важным элементом в устройстве автомобиля, позволяя «соединить» двигатель и коробку передач, а также реализовать возможность комфортного изменения ступеней, исключить ударные нагрузки и т.д.

Схема устройства сцепления на разных авто может отличаться, при этом на современных ТС зачастую используется гидравлическое сцепление. Среди основных составных элементов гидравлической системы сцепления следует выделить ГЦС (главный цилиндр сцепления).

Задачей такого цилиндра (иногда называется выжимной цилиндр сцепления) является эффективная передача усилия от педали сцепления на вилку выключения сцепления. Указанная вилка осуществляет прижим выжимного подшипника, что позволяет данному механизму работать благодаря взаимодействию с лепестками корзины сцепления.

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

• усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
• сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
• рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д.

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей. Также рекомендуется отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров).

Изделия из чугуна и алюминия достаточно распространены, являются «средним» вариантом по качеству, пластиковые корпуса самые доступные по цене, однако не всегда отличаются надежностью и длительным сроком службы. Что касается стали, такие цилиндры самые надежные, однако имеют высокую стоимость по причине сложности изготовления.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность. Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Причины и признаки неисправности ГЦС

Как уже было сказано выше, со временем износ отдельных элементов цилиндра неизбежен. Также к преждевременному выходу детали из строя может привести несвоевременная замена тормозной жидкости, разрывы уплотнителей, ошибки при сборке/установке отдельных запчастей из ремкомплекта и т.д.

Дело в том, что одним из свойств тормозной жидкости является высокая проникающая способность. Это значит, что жидкость просачивается даже по мельчайшим царапинам на зеркале цилиндра и/или поршне. Замена только резиновых уплотнителей в этом случае не помогает.

Рекомендуем также прочитать статью о том, есть ли сцепление в коробке автомат. Из этой статьи вы узнаете, какие устройства и механизмы в АКПП выполняют функцию сцепления, а также как работает сцепление в автоматической коробке.

Зачастую качественный ремкомплект ГЦС обычно имеет как манжеты, так и новый поршень. Однако если царапины имеются на зеркале цилиндра, в этом случае нужна замена всей детали. По этой причине важно не допускать критического износа, обращая внимание на малейшие признаки неисправности ГЦС. Как только в цилиндре возникают неполадки, жидкость из системы может вытекать, понижается ее уровень.

Также педаль сцепления может работать хуже, при езде водитель замечает, что процесс переключения передач нарушен в результате сбоев в работе сцепления. При проблемах с цилиндром педаль сцепления может падать в нижнее положение (проваливаться, залипать), ход педали становится тугим и т.д.

Еще отметим, что частой проблемой главного цилиндра сцепления является активное засорение отверстий в крышке бачка. Чтобы устройство нормально работало, предполагается, что уровень жидкости в бачке цилиндра постоянно повышается и затем происходит его понижение.

Для того чтобы уровень нормально повышался и понижался, в крышке бачка есть специальные вентиляционные отверстия. В случаях, когда отверстия забиты грязью, весь гидропривод работает со сбоями, педаль сцепления ходит туго, происходит медленный возврат педали сцепления в исходное положение и т.д.

Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой электрический потенциал.

Рекомендуем также прочитать статью о том, нужно или не нужно выжимать сцепление при запуске двигателя. Из этой статьи вы узнаете, в каких случаях рекомендуется выжим сцепления перед запуском ДВС, а также когда и почему сцепление выжимать не следует.

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов.

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год или каждые 20-25 тыс. км. пробега. Такой подход позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.

Выжим сцепления перед запуском мотора: когда нужно выжимать сцепление и в каких случаях делать это не рекомендуется. Полезные советы и рекомендации.

Как переключать передачи без сцепления: езда без сцепления на машине с МКПП в случае возникновения неисправностей. Советы и рекомендации.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Почему падают обороты и двигатель глохнет при выжиме сцепления: возможные причины неисправности. Диагностика проблемы, проверка, замена отдельных элементов.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

Как пользоваться коробкой передач DSG и сохранить ресурс, а также увеличить срок службы. Особенности эксплуатации роботизированной КПП с двумя сцеплениями.

Устройство, ремонт и замена главного цилиндра сцепления

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник.

Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

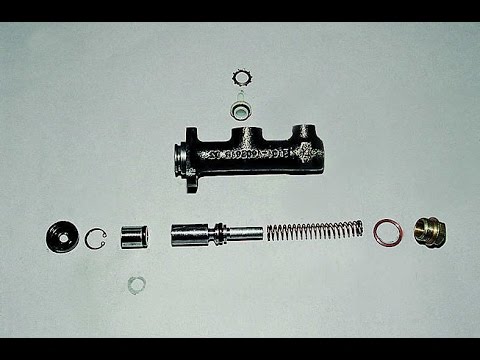

Устройство главного цилиндра сцепления

Принцип устройства главного цилиндра сцепления не представляет особо большой сложности. Устройство главного цилиндра сцепления состоит из таких основных частей:

1. бачок, находящийся на корпусе в некоторых случаях рядом с ним;
2. перепускной штуцер;
3. защитный чехол;
4. шток толкателя;
5. наружная манжета;
6. шток (поршень);
7. внутренняя уплотнительная манжета;
8. корпус цилиндра;
9. возвратная пружина.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:

• Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.

• Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
• При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже «некуда».
• При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии вышеописанных признаков следует не затягивать и более тщательно проверить все детали, отвечающие за работу привода сцепления. А то может произойти так, что отложенный на «потом» ремонт главного цилиндра сцепления приведет к неприятным последствиям, минимум из которых может стать ремонт коробки передач.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали. При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока.

Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно, это касается манжетов.

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

• при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
• промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
• перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене главного цилиндра сцепления

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

• открутив бачок, шприцем следует откачать гидравлическую жидкость;
• отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

• отсоединить все шланги, и заглушить те из которых течет жидкость;
• открутить гайки, крепящие цилиндр к кузову автомобиля;

• поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
• прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

• подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
• емкость для слива гидравлической жидкости;
• соответствующий ключ для клапана;
• сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха.
