Где находятся предохранители на рено логан

Предохранители и реле монтажных блоков Рено Логан 1.4

Автомобиль Рено Логан первого поколения с двигателем k7j 1,4 л имеет два монтажных блока с предохранителями и реле, защищающими электрические цепи.

Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).

Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

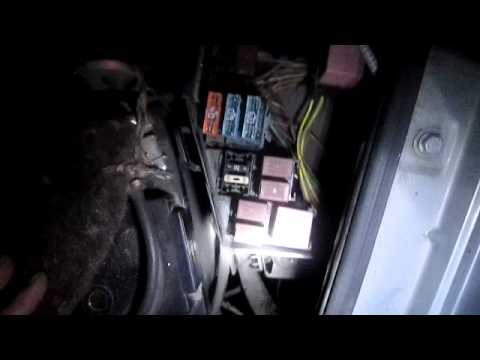

Реле и предохранители монтажного блока в моторном отсеке

Реле и предохранители монтажного блока Рено Логан, под капотом (в моторном отсеке)

Реле Рено Логан

К1 — реле вентилятора отопителя

К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)

К3 — реле вентилятора системы охлаждения, на радиаторе

К4 — реле кондиционера (в данной комплектации отсутствует)

К5 — реле топливного насоса и катушки зажигания (модуля зажигания)

К6 — главное реле системы управления двигателем (ЭСУД)

К7 — реле насоса омывателя фар (в данной комплектации отсутствует)

К8 — реле противотуманных фар

1 — соединительная колодка проводов

Предохранители

F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения

F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения

F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)

F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем

F05 (15A) — не используется

F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля

F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)

Предохранители монтажного блока в салоне автомобиля

Предохранители Рено Логан в монтажном блоке (в салоне автомобиля)

F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла

F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания

F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла

F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера

F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар

F10 (10A) — ближний свет правой блок-фары

F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов

F12 (10A) — дальний свет правой блок-фары

F14 (30A) — электростеклоподъемники передних дверей (нет в данной комплектации)

F17 (15A) — цепь звуковых сигналов

F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока

F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика

F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов

F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы

F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД

F30 (20A) — силовая цепь центрального замка

F31 (15A) — цепь обмотки реле К8 противотуманных фар

F32 (30А) — силовая цепь реле обогрева заднего стекла

F36 (30A) — силовая цепь реле К1 вентилятора отопителя

F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы

F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя

На крышке блока в салоне автомобиля изображена схема расположения предохранителей.

Схема предохранителей монтажного блока в салоне, на его крышке

Примечания и дополнения

— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.

— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.

Рено Логан схема предохранителей

Электрическая схема, согласно которой в Рено Логан осуществляется питание блока прикуривателя, весьма примитивна. Штатный источник посылает напряжение предохранителю (10А), который находится внутри монтажного модуля. Этот блок предохранителей располагается в салоне, а точнее – над рукояткой отпирания замка капота Рено Логан. Проводами соединяются два объекта: непосредственно монтажный блок и соответствующее гнездо на консоли. В данной статье мы расскажем, где находится очень важный элемент — предохранитель прикуривателя, а также остальные предохранители и реле, а также схема предохранителей автомашины Renault Logan.

Если возникает неисправность, то первоначально следует убедиться целы ли соответствующие предохранители. Его маркировка выполнена красным цветом и имеет символы «F38». Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы. Это заставляет ориентироваться именно по ее обозначению. Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых к нему гаджетов (ноутбуки, смартфоны и т. д.) эти предохранители чаще остальных выходят из строя не только на Renault Logan.

В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено. Здесь среди лидеров находится электрический насос. Для предотвращения поломки блока, процедуру накачки колес следует выполнять при отключенной аудиосистеме, поскольку магнитола с насосом питаются по одной цепи. Перед соединением шланга с ниппелем следует выдержать паузу, обеспечив кратковременную работу насоса вхолостую.

Еще одной важной причиной поломки может служить несовместимость по размерам штекера токоприемника с гнездом питания. Неплотный контакт вызывает повышенный нагрев клемм. По достижении конкретного температурного значения, клеммы начинают оплавляться и провоцируют короткое замыкание цепи. В такой ситуации заменой единичного предохранителя не отделаться. Приходится менять весь блок.

Место дислокации «F38» в монтажном блоке 1,4-литрового Рено Логан:

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.

Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.
Чтобы предотвратить подобную аварийную ситуацию потребуется:

Рено Логан 1 предохранители и реле

Renault Logan 1 го поколения производился в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах с бензиновыми моторами 1,4 и 1,6 и дизельным 1,5 литра. Так же известен под названием Dacia Logan 1. В данной в данной публикации вы найдёте описание предохранителей и реле Рено Логан 1 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Количество предохранителей и реле в блоках, а так же их назначение может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего Рено Логан 1.

Блок в салоне

Основной блок расположен в левом торце панели приборов под пластиковой крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

На обратной стороне которой будет находится актуальное обозначение предохранителей для Вашего Рено Логан 1.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Подробное описание

p, blockquote 11,0,0,0,0 —>

F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла

p, blockquote 12,0,0,0,0 —>

Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей. Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.

p, blockquote 13,0,0,0,0 —>

F02 5А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ)

p, blockquote 14,0,0,0,0 —>

F0З 20А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла

p, blockquote 15,0,0,0,0 —>

Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.

p, blockquote 16,0,0,0,0 —>

F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер

p, blockquote 17,0,1,0,0 —>

Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.

p, blockquote 18,0,0,0,0 —>

F05 — F08 — Свободно

p, blockquote 19,0,0,0,0 —>

F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар

p, blockquote 20,0,0,0,0 —>

F10 10А — ближний свет в правой фаре

p, blockquote 21,0,0,0,0 —>

F11 10А — левая фара, дальний свет, лампа включения дальнего на панели приборов

p, blockquote 22,0,0,0,0 —>

F12 10А — правая фара, дальний свет

p, blockquote 23,0,0,0,0 —>

Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.

p, blockquote 24,0,0,0,0 —>

F13 30А — задние электрические стекло подъемники.

p, blockquote 25,0,0,0,0 —>

F14 30А — передние электрические стекло подъемники.

p, blockquote 26,0,0,0,0 —>

F15 10А — АБС

p, blockquote 27,0,0,0,0 —>

F16 15А — Подогрев передних сидений

p, blockquote 28,0,0,0,0 —>

Если перестали нагреваться передние сиденья при включении их подогрева, дело может быть и в проводке, и в кнопке включения. Внутри сиденья находится также термо выключатель, который не даёт нагреваться сиденьям и разрывает цепь выше определённой температуры.

p, blockquote 29,0,0,0,0 —>

F17 15А — Звуковой сигнал

p, blockquote 30,0,0,0,0 —>

F18 10А — Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока

p, blockquote 31,0,0,0,0 —>

F19 7,5А — Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика

p, blockquote 32,0,0,0,0 —>

F20 7,5А — Лампы и сигнализатора включения заднего противотуманного фонаря

p, blockquote 33,0,0,0,0 —>

F21 5А — Обогрев боковых зеркал

p, blockquote 34,1,0,0,0 —>

F22 — Резервный

p, blockquote 35,0,0,0,0 —>

F23 — Резервный, сигнализация

p, blockquote 36,0,0,0,0 —>

F24 — Резервный

p, blockquote 37,0,0,0,0 —>

F25 — Резервный

p, blockquote 38,0,0,0,0 —>

F26 — Резервный

p, blockquote 39,0,0,0,0 —>

F27 — Резервный

p, blockquote 40,0,0,0,0 —>

F28 15А — Лампы плафона освещения салона и багажника; постоянного электропитания головного устройства звуковоспроизведения

p, blockquote 41,0,0,0,0 —>

Если свет не загорается при открытии какой-либо передней двери, проверьте её концевой выключатель и проводку, а также положение переключателя света (Auto). Ещё дело может быть в разъёме, который находится в левой средней стойке кузова, где водительский ремень. Чтобы добраться до него, нужно снять накладку. Если свет не загорается при открытии задних дверей, проверьте проводку от концевых выключателей под задним сиденьем.

p, blockquote 42,0,0,0,0 —>

F29 15А — Общее питание (выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем)

p, blockquote 43,0,0,0,0 —>

F30 20А — Блокировка дверей и багажника, центральный звонок

p, blockquote 44,0,0,0,0 —>

F31 15А — Цепь обмотки реле К8 противотуманных фар

p, blockquote 45,0,0,0,0 —>

F32 30А — Обогрев заднего стекла

p, blockquote 46,0,0,0,0 —>

Если не работает обогрев, проверьте для начала контакты и напряжение на клеммах по краям стекла. Если напряжение к нагревательным элементам приходит, проверьте заднее стекло на наличие обрывов элементов. Если напряжение не доходит, мог перетереться провод, идущий от выключателя на передней панели до заднего стекла, прозвоните его. Также могло выйти из строя реле, которое находится под приборной панелью слева, для доступа к нему нужно снять кожух. Проверьте также кнопку включения обогрева на панели

p, blockquote 47,0,0,0,0 —>

p, blockquote 48,0,0,0,0 —>

F33 — Резервный

p, blockquote 49,0,0,0,0 —>

F34 — Резервный

p, blockquote 50,0,0,0,0 —>

F35 — Резервный

p, blockquote 51,0,0,1,0 —>

F36 30А — Кондиционер, отопитель

p, blockquote 52,0,0,0,0 —>

Если у вас не работает кондиционер, проверьте также предохранитель F07 и реле К4 под капотом. При проблемах вероятнее всего в системе закончился фреон и требуется заправка либо устранение утечки. За обогрев так же отвечает предохранитель F39.

p, blockquote 53,0,0,0,0 —>

F37 5А — Электропривод зеркал

p, blockquote 54,0,0,0,0 —>

F38 10А — Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания

p, blockquote 55,0,0,0,0 —>

F39 30А — Цепь обмотки реле К1 вентилятора отопителя; панель управления климатической установкой

p, blockquote 56,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 38 на 10А.

Напомним так же, что некоторые элементы могут устанавливаться вне данного блока!

p, blockquote 58,0,0,0,0 —>

Блок под капотом

В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

p, blockquote 59,0,0,0,0 —>

Вариант 1

Фото — схема

p, blockquote 60,0,0,0,0 —>

p, blockquote 61,0,0,0,0 —>

Обозначения

p, blockquote 62,0,0,0,0 —>

Вариант 2

Схема

p, blockquote 63,0,0,0,0 —>

p, blockquote 64,0,0,0,0 —>

Расшифровка

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

p, blockquote 66,0,0,0,0 —>

По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!

p, blockquote 67,0,0,0,0 —>

Рено Логан предохранитель бензонасоса где находится: рассказываем по пунктам

Renault Logan Пряник › Бортжурнал › Где находится реле бензонасоса?

Заглушил машину, через час завел ее, она завелась и заглохла. Искра есть, но при включении зажигания не слышно работу бензонасоса. Как выглядит реле его? И сколько оно стоит?

Renault Logan 2010, 75 л. с. — поломка

Привет. Моторчик бензонасоса сгорел? У меня такая же фигня, уже и бензонасос поменял (оказалось что оба рабочие)…

Так чем решилась проблема? Началась такая же ерунда, сегодня проверял -, приходят

Сгорел моторчик, пришлось менять

1. Реле топливного насоса и

2. Главное реле управление системой двигателя

реле бензонасоса находится около аккумулятора верно?противотуманок у меня нет. каким образом там может оказаться кавролин и причем тут передняя стойка?

Заглохла машина Рено Логан (Renault Logan)

Заглохла машина, предохранитель сгорел на ходу в .

Причина почему не заводится рено Логан, Сандеро, Ларгус, Логан2 часть2

Описано как проверить питание на топливный насос и реле,как определить,что он вышел из строя это одна из.

Леш тебе правильно пишут про разъем под левой центральной стойкой. Сними снизу уплотнитель проема двери и подними палас. Разъем закреплен пистоном к порогу. И проверь все провода. Очень часто именно из за него и не работает бензонасос. Если не ошибаюсь провод зеленого цвета.

Я тоже слышал что там влаги много скапливается

Проверь. А затем проверь реле.

Причем тут форсунки? Я снял шланг с. Бензонасоса и крутил стартер, бензин не поступает, я хочу поменять реле и проверить, если не заработает то ппц бензонасосу, поэтому я и спрашиваю как выглядит реле, я знаю что оно стоит в блоке около аккумулятора, а вот как оно выглядит?

Для проверки можете махнуть с другим, их там всего два вида — большие и маленькие. Оригиналы стоят рублей 150-200, однако вполне подходят десяточные рублей 50-80.

подробнее по поводу махнуть

Они там просто вставлены в разъемы. Берете реле противотуманок и втыкаете на место реле бензонасоса. Но, вероятнее, у вас отгнил провод в жгуте у левой средней стойки. Задерите ковролин, посмотрите.

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Рено логан 1

Предохранители и реле под капотом

В моторном отсеке 1 поколения модели возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото — схема

Описание

Вариант 2

Схема

Обозначение

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Предохранители в салоне

Основной блок расположен в левом торце панели приборов под пластиковой крышкой, на обратной стороне которой будет находится актульное описание предохранителей.

Схема

Расшифровка

За прикуриватель отвечает предохранитель номер 38 на 10А.

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

Рено Дастер камера заднего вида

Сравнение Рено Дастер и Киа Спортейдж 2

Рено Сандеро замена фильтра салона

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.
Чтобы предотвратить подобную аварийную ситуацию потребуется:

Рено логан 2 — блоки с предохранителями и реле

Renault Logan относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan. Производился с кузовами универсал и седан. Рено логан 2 поколение выпускалось в 2014- 2019 году и по настоящее время. Мы покажем где находятся блоки с предохранителями и реле рено логан 2 , фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.

Рено Логан 2

Обращаем Ваше внимание что количество элементов, а так же их расположение в блоках зависит от комплектации и года выпуска автомобиля и может отличатся от представленной информации.

Реле и предохранители под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Предохранители и реле в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

Схема

Назначение

За прикуриватель отвечает предохранитель 33 на 15А.
